| Номер в госреестре | 80031-20 |
| Наименование СИ | Весы для взвешивания рулонов |
| Обозначение типа СИ | ВЭР-1-40 |
| Изготовитель | Публичное акционерное общество "Новолипецкий металлургический комбинат" (ПАО "НЛМК"), г. Липецк |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы для взвешивания рулонов ВЭР-1-40 (далее - весы) предназначены для измерения массы рулонов.
Принцип действия весов основан на преобразовании упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговой электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в корпусе индикатора. Результаты измерений массы отображаются на цифровом дисплее индикатора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного датчика (далее - датчик) и индикатора.
ГПУ представляет собой раму, опирающуюся на главные грузоприемные рычаги, которые при помощи передающего рычага передают нагрузку от взвешиваемого объекта измерений на датчик. ГПУ встроено в транспортер, по которому движутся рулоны, в зоне измерения транспортер делает остановку и происходит процесс взвешивания.
В качестве весоизмерительного датчика в весах используется датчик весоизмерительный тензорезисторный S-type семейства STC (рег. №58368-14).
В качестве индикатора в весах используется прибор весоизмерительный WE2111 (рег. №61808-15).
Весы имеют следующие устройства и функции в соответствии с ГОСТ OIML R 76-1:
- устройство установки на нуль (п. T.2.7.2);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4).

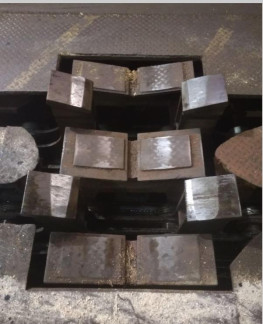

Общий вид весов представлен на рисунке 1.
Программное обеспечение (ПО) является встроенным и метрологически значимым.
Защита от несанкционированного доступа к переключателю режимов настройки и юстировки обеспечивается пломбировкой разрушаемой наклейкой передней панели корпуса прибора весоизмерительного WE2111. Изменение метрологических значимых параметров, настройка и юстировка не могут быть осуществлены без повреждения разрушаемой наклейки. Изменение ПО через интерфейс невозможно.
При изменении метрологически значимых параметров изменяются показания, которые отображаются на дисплее при включении прибора весоизмерительного WE2111.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 «средний».
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО прибора весоизмерительного WE2111 |
| Номер версии (идентификационный номер) ПО | не ниже v1^ |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики весов
| Обозначение весов | Max, кг | Min, кг | 43 и II W | n | Интервалы взвешивания, кг | Пределы допускаемой погрешно-сти1) mpe при первичной повеке, кг |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| ВЭР-1-40 | 40000 | 400 | 20 | 2000 | от 400 до 10000 включ. | ± 10 |
| св. 10000 до 40000 включ. | ± 20 | |||||
| Примечания: 1) Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке. | ||||||
Класс точности весов по ГОСТ OIML R 76-1-2011 - средний ( III ).
| Наименование | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, не более, % | от -10 до +40 80 |
| Габаритные размеры ГПУ (длина х ширина х высота), мм, не более | 1940х1980х1900 |
| Масса ГПУ, кг, не более | 4000 |
| Параметры электрического питания от сети переменного тока: напряжение, В частота, Гц | от 187 до 242 от 49 до 51 |
наносится на титульном листе эксплуатационной документации на весы типографическим способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы для взвешивания рулонов | ВЭР-1-40 | 1 шт. |
| Руководство по эксплуатации | 28-013-012 РЭ | 1 шт. |
осуществляется по ГОСТ OIML R 76-1-2011 2011 «Государственная система обеспечения единства измерений (ГСИ). Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА).
Основные средства поверки:
- рабочие эталоны единицы массы 4 -го разряда согласно приказа Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. №2818 (гири класса точности М1 по ГОСТ OIML R 111-1-2009);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к весам для взвешивания рулонов ВЭР-1-40
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
