| Номер в госреестре | 80038-20 |
| Наименование СИ | Счетчики-расходомеры жидкости |
| Обозначение типа СИ | "ЭМИС-ПЛАСТ 220" |
| Изготовитель | Акционерное общество «Электронные и механические измерительные системы» (АО «ЭМИС»), г. Челябинск |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2030 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики-расходомеры жидкости «ЭМИС-ПЛАСТ 220» (далее - счетчики) предназначены для измерения объёма и объёмного расхода (далее - расход) жидкостей в потоке.
Принцип действия счетчиков основан на измерении расхода жидкости тахометрическим методом.
Счетчики состоят из первичного преобразователя (ПП) и электронного блока (ЭБ). Проточная часть ПП представляет собой трубу с фланцами, в которой установлена крыльчатка. Непосредственно над крыльчаткой установлен чувствительный элемент -тахометрический преобразователь индуктивного типа.
При прохождении потока измеряемой среды через проточную часть крыльчатка начинает вращаться. Скорость вращения крыльчатки пропорциональна объёмному расходу измеряемой среды. Лопасти крыльчатки изготовлены из ферромагнитного материала. Проходя мимо катушки преобразователя, они генерируют в последней токовые импульсы. Частота возникновения токовых импульсов равна числу оборотов крыльчатки в секунду, умноженному на число лопастей. Этот электрический сигнал обрабатывается ЭБ.
ЭБ в зависимости от его конфигурации обеспечивает обработку сигнала с чувствительного элемента, формирует аналоговый токовый, частотный и цифровой выходные сигналы. Дополнительно имеется возможность отображения показаний на встроенном индикаторе.
Изготавливаются два варианта исполнения счетчиков: интегральное и дистанционное. В интегральном исполнении ПП и ЭБ изготавливаются совмещенно, в дистанционном- ПП и ЭБ размещаются раздельно и соединяются кабелем.

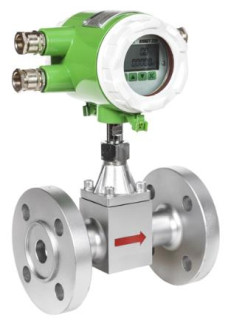

Общий вид счётчиков представлен на рисунке 1.
а) интегральное исполнение ПП и ЭБ б) дистанционное исполнение ПП и ЭБ
Рисунок 1 - Общий вид счетчиков
Для исключения несанкционированного вмешательства в работу счётчика на корпус наносятся наклейки и/или пломбы, повреждаемые при разборке корпуса и доступа к электронным платам. Схема пломбирования счетчиков от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки счетчиков от несанкционированного доступа
Счетчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память ЭБ предприятием -изготовителем с помощью программатора. Доступ к нему после установки невозможен.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077 -2014.
Идентификационные данные ПО счётчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЕР220 |
| Номер версии ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон измерений расхода, м3/ч | от 0,08 до 2000 |
| Пределы допускаемой относительной погрешности при измерении объёма и объёмного расхода по индикатору, частотному и цифровому выходному сигналу (50) | ±0,5; ±1,0; ±1,5; ±2 |
| Пределы допускаемой относительной погрешности измерения объёмного расхода по токовому выходному сигналу, % | ±(0,2@тал □ /Q + 8о ) * |
| Измеряемая среда | жидкость |
| Продолжение таблицы 2 | |
| 1 | 2 |
| Температура измеряемой среды, °С | от -60 до +200 ** |
| Давление измеряемой среды, МПа, не более | 42 |
| * Qmax и - верхнее значение диапазона измерений объёмного расхода счётчика, м3/ч; Q - измеренное счётчиком значение объёмного расхода, м3/ч. ** Предельные значения температуры измеряемой среды в зависимости от исполнения выбираются из ряда: минус 60; минус 50; минус 40; 0; плюс 60, плюс 80; плюс 100; плюс 150; плюс 200 | |
| Таблица 3 - Технические характеристики | |
| Наименование характеристики | Значение |
| Диаметр условного прохода, мм | от 8 до 300 |
| Номинальное напряжение электропитания, В: - от встроенных батарей - от источника постоянного тока | 3,6 24 |
| Потребляемая мощность, Вт, не более: - от встроенных батарей - от источника постоянного тока | 1,2 1,2 |
| Выходные сигналы - частотный, Гц, масштабируемый - аналоговый токовый, мА - цифровой | от 0 до 100 от 0 до 1000 от 0 до 10000 от 0 до 5 от 4 до 20 RS-485 HART LoraWan |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при +35 °С, % | от -60 до +80 * до 98 |
| Степень защиты по ГОСТ 14254-2015 (Код IP) | IP65 |
| Маркировка взрывозащиты: - рудничное исполнение - взрывобезопасное исполнение | РВ Ex dI Х 1Ex d IIB T3/T6 X |
| Габаритный размеры ЭБ **, мм, не более - длина - высота - ширина | от 150 до 500 от 230 до 710 от 140 до 240 |
| Масса ЭБ **, кг | от 4,5 до 95 |
| Средний срок службы, лет, не менее | 8 |
| * Предельные значения температуры окружающего воздуха в зависимости от заказанного исполнения выбираются из ряда: минус 60; минус 50; минус 40; 0; плюс 60; плюс 75; плюс 80. ** Для счётчиков -расходомеров с раздельным исполнением 1111 и ЭБ | |
наносится на маркировочные таблички на корпус счетчика методом фотолитографии и полиграфическим методом на титульные листы паспорта и руководства по эксплуатации счетчика.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Счетчик-расходомер жидкости | «ЭМИС-ПЛАСТ 220» | 1 шт. |
| Руководство по эксплуатации | ЭП-220.000.000.000.00 РЭ | 1 экз. |
| Паспорт | ЭП-220.000.000.000.00 ПС | 1 экз. |
| Методика поверки | ЭП-220.000.000.000.00 МП | 1 экз. |
осуществляется в соответствии с документом ЭП-220.000.000.000.00 МП «ГСИ. Счетчики-расходомеры жидкости «ЭМИС-ПЛАСТ 220». Методика поверки», утверждённым ЗАО КИП «МЦЭ» и ФГУП «ВНИИМС» 14.09.2020.
Основные средства поверки:
- рабочий эталон 1, 2, 3 разряда по ГПС (часть 1), рабочий эталон 1, 2 разряда по ГПС (часть 2), утвержденной приказом Росстандарта от 27.02.2018 № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта счетчика или в бланк свидетельства о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-026-14145564-2009 Счетчики-расходомеры жидкости «ЭМИС-ПЛАСТ 220». Технические условия
