| Номер в госреестре | 80039-20 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | NG 100 |
| Изготовитель | "BITHERMA Franz Wagner & Sohn GmbH", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические NG 100 (далее по тексту - термометры) предназначены для измерений температуры в резервуаре масла гидравлической системы в составе газотурбинной установки с двумя газовыми турбинами серии SGT5-2000E, эксплуатируемых на ПАО «Нижнекамскнефтехим» ПГУ -ТЭЦ, г. Нижнекамск.
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа и состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке - термобаллона. Корпус термометра изготовлен из оцинкованной стали, циферблат
- из алюминия.
Способ присоединения термобаллона к корпусу - радиальное.
Монтаж термометров осуществляется с помощью защитных гильз, изготовленных из коррозионностойкой стали.

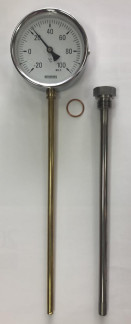

Фотография общего вида термометра представлена на рисунке 1.
Пломбирование термометров биметаллических NG 100 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики термометров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики термометров__
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -10 до +90 |
| Диапазон показаний температуры, °С | от -20 до +100 |
| Цена деления шкалы, °С | 2 |
| Пределы допускаемой абсолютной погрешности измерений, °С | ±2 |
| Примечание - Вариация показаний не превышает значения допускаемой абсолютной погрешности. | |
| Наименование характеристики | Значение |
| Диаметр корпуса, мм | 100 |
| Длина монтажной части, мм | 300 |
| Диаметр защитной гильзы термобаллона, мм | 12 |
| Масса, кг | 0,43 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -20 до +80 95 |
| Средний срок службы, лет | 8 |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический | NG 100 | 2 шт. |
| Защитная гильза | - | 2 шт. |
| Паспорт (на русском языке) | - | 2 экз. |
| Методика поверки | МП 207-043-2020 | 1 экз. |
осуществляется по документу МП 207-043-2020 «ГСИ. Термометры биметаллические NG 100. Методика поверки», утвержденному ФГУП «ВНИИМС» 04.08.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300-08). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «BITHERMA Franz Wagner & Sohn GmbH», Германия.
