| Номер в госреестре | 80040-20 |
| Наименование СИ | Счетчики жидкости лопастные |
| Обозначение типа СИ | MKA 3350, MKA 2290 |
| Изготовитель | "Alfons Haar", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости лопастные МКА 3350 и МКА 2290 (далее - счетчики) предназначены для измерения объема авиатоплива, протекающих по трубопроводу.
Описание средства измерения
Принцип работы счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.
Счетчики жидкости лопастные МКА 3350 и МКА 2290 состоят из первичного преобразователя расхода, счетного устройства. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на счетное устройство. В счетном устройстве значение объема жидкости, прошедшей через счетчик, индицируется на роликовом отсчетном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются счетное устройство, калибровочный и измерительный механизм.

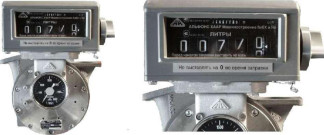

Общий вид счетчика, схема пломбировки и счетное устройство показаны на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения | |
| МКА 2290 | МКА 3350 | |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 4,8 до 120 | от 6 до 150 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 | ±0,15 |
| Циклический объем, дм3 | Описание | 3,35 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения | |
| МКА 2290 | МКА 3350 | |
| Диаметр условного прохода, мм | 80 | 100 |
| Максимальное давление измеряемой среды, МПа | 1,0 | 1,0 |
| Диапазон вязкости жидкости, мм2/с | от 0,55 до 2000 | от 0,55 до 2000 |
| Габаритные размеры, мм, не более: высота | 286 | 385 |
| ширина | 283 | 335 |
| длина | 330 | 389 |
| Масса, кг, не более | 36 | 34,5 |
| Средний срок службы, лет | 10 | 10 |
| Средняя наработка на отказ, ч | 25000 | 25000 |
| Диапазон температуры измеряемой среды, °С | от - 40 до +50 | от - 40 до +50 |
| Условия эксплуатации: - температура окружающей среды, °С | от - 55 до +60 | от - 55 до +60 |
| - относительная влажность, % | от 30 до 80 | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106,7 | от 84 до 106,7 |
наносится на переднюю панель корпуса методом штамповки на этикетку в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Счетчик жидкости лопастной (заводские номера № 2212580-3081 3Х1, № 2229065-31218Х1) | МКА 3350 | 2 шт. |
| Счетчик жидкости лопастной (заводские номера № 2199280-23503Х1, № 2312743-25449Х1, № 2110099-22148Х1, № 2460751-25063Х1) | МКА 2290 | 4 шт. |
| Паспорт | - | 6 экз. |
| «Счетчики жидкости лопастные МКА 3350, МКА 2290. Методика поверки» | 18-18/035 МП | 1 экз. |
осуществляется по документу 18-18/035 МП «ГСИ. Счетчики жидкости лопастные МКА 3350, МКА 2290. Методика поверки», утвержденному ФБУ «Красноярский ЦСМ» 25.05.2020 г. Основные средства поверки:
Рабочий эталон 2 -го разряда (установки поверочные средств измерений объема и массы УПМ-2000) по «Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости», п.5.2.4, утвержденной приказом Росстандарта от 07.02.2018 г. № 256, регистрационный № в ФИФ 45711-10.
Допускается применение других (аналогичных) средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.
Знак поверки наносится:
- в виде оттиска на пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия на счетном устройстве;
- в виде оттиска на пломбу, закрывающую винт крепления калибровочного и измерительного механизмов.
Места пломбирования и нанесения знака поверки показаны на рисунке 1.
отсутствуют.
Нормативные документы, устанавливающие требования к счетчикам жидкости лопастным МКА 3350, МКА 2290
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
