| Номер в госреестре | 80041-20 |
| Наименование СИ | Установки для поверки дозиметров гамма-излучения переносные |
| Обозначение типа СИ | УПГДС-3Д |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Доза" (ООО НПП "Доза"), г. Москва, Зеленоград |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | В первые два года эксплуатации и после замены источников - 1 год, после трех лет эксплуатации - 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для поверки дозиметров гамма -излучения переносные УПГДС-3Д (далее -установка) предназначены для передачи единиц мощности кермы в воздухе, мощности амбиентного эквивалента дозы, мощности экспозиционной дозы, мощности поглощенной дозы гамма-излучения.
Принцип действия установки основан на создании в месте расположения детектора поверяемого средства измерений (СИ) заданного значения амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы (МАЭД), экспозиционной дозы и мощности экспозиционной дозы (МЭД) гамма-излучения, поглощенной дозы и мощности поглощенной дозы в воздухе (МПД) гамма -излучения или кермы и мощности кермы (МК) в воздухе.
Установка представляет собой переносную конструкцию, которая имеет в своем составе:
- закреплённый на транспортной тележке контейнер с конусным коллиматором из вольфрама и свинца для размещения в нем радионуклидных источников гамма -излучения (далее - источники) и поворотным устройством;
- механизм открывания коллиматора и фиксирования источников;
- заглушку коллиматора для обеспечения безопасности установки в положении хранения и транспортирования;
- градуировочную линейку из двух направляющих со шкалой с ценой деления 1 мм для отсчета расстояния от источника до детектора;
- приборный столик для размещения поверяемого СИ в пучке излучения с механизмом перемещения и фиксирования столика относительно оси пучка гамма-излучения;
- узел крепления и фиксирования поверяемого СИ на рабочем столике;
- лазерный световой указатель для контроля совмещения оси пучка излучения с точкой оси или центра детектора поверяемого СИ;
- два закрытых радионуклидных источника на основе радионуклида 137Cs.
Установка пломбируется после загрузки источников в контейнер в целях контроля доступа к источникам ионизирующих излучений. Пломбирование осуществляется в соответствии с регламентом, принятым на эксплуатирующем установку предприятии.
Установка соответствует требованиям к рабочему эталону 3 -го разряда по ГОСТ Р 8.804-2012 и предназначена для поверки (калибровки) средств измерений кермы и мощности кермы (МК) в воздухе, амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы (МАЭД), экспозиционной дозы и мощности экспозиционной дозы (МЭД) гамма- излучения, а также соответствует требованиям к рабочему эталону 2-го разряда по ГОСТ 8.070-2014 и предназначена для поверки (калибровки) средств измерений поглощенной дозы и мощности поглощенной дозы в воздухе (МПД) гамма-излучения.
Установка используется в составе передвижных лабораторий, переносных поверочных постов на предприятиях для оперативного выполнения поверки и калибровки дозиметрических средств измерений гамма- излучения в пучке источника 137Cs.

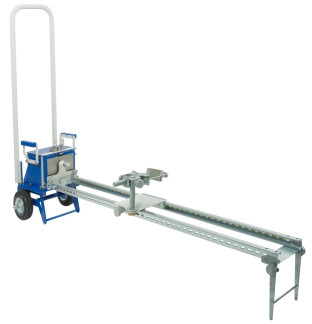

Общий вид установки представлен на рисунке 1.
£
отсутствует.
Т аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон:1) - МК в воздухе гамма -излучения, Грч-1 - МАЭД гамма излучения, Звч-1 - МЭД гамма-излучения, Рч-1 - МПД в воздухе гамма-излучения, Грч-1 | от 3,010-5 до 1,5 10-2 от 3,610-5 до 1,8 10-2 от 3,410-3 до 1,7-10° от 3,010-5 до 1,5 10-2 |
| Пределы допускаемой основной относительной погрешности установки при передаче единиц, %: - МК, МПД в воздухе гамма -излучения - МАЭД, МЭД гамма-излучения | ±7 ±8 |
| Диапазон рабочих расстояний между источником и детектором поверяемого средства измерений, см | от 20 до 100 |
| Наименование характеристики | Значение |
| Погрешность выполнения закона квадратов расстояний в пределах диапазона рабочих расстояний2), % | ±4 |
| Размеры однородного поля в плоскости, перпендикулярной оси пучка, в пределах которого неравномерность поля не превышает ±6 %, см, не менее, от оси пучка: - на расстоянии 0,2 м от источника - на расстоянии 0,5 м от источника - на расстоянии 1,0 м от источника | ±3 ±7 ±13 |
| В установке допускается использование двух закрытых радионуклидных источников на основе радионуклида 137Cs3). Максимальная активность одного источника, загружаемого в контейнер установки, Бк, не более Суммарная активность двух источников, Бк, не более Активность рекомендованных типов источников, Бк: - ИГИ-Ц-3-5 - ИГИ-Ц-3-11 | 5,25 109 5,33 109 2,00108 4,20109 |
| Примечания: 1. Действительные границы диапазонов дозиметрических величин определяются при аттестации установки с конкретными источниками излучения. 2. При размещении установки в помещении длиной не менее 4,0 м, шириной не менее 3,0 м и высотой не менее 2,5 м. 3. Источники ионизирующего излучения в комплект поставки установки не входят. Источники поставляются по отдельному заказу, либо приобретаются держателем установки самостоятельно. | |
Т аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | |
| - установка | 1280 х 200 х 325 |
| - контейнер | 270 х 200 х 255 |
| Масса, кг, не более | |
| - установка | 50 |
| - контейнер | 40 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа - МАЭД внешнего гамма -фона в помещении, мкЗвч-1, не более | от +15 до +25 от 30 до 80 от 86,0 до 106,7 0,25 |
| Средняя наработка на отказ, ч, не менее | 25 000 |
| Средний срок службы, лет, не менее | 10 |
наносится на табличку, закрепленную на корпусе контейнера установки и типографским способом на титульные листы руководства по эксплуатации ФВКМ.412133.033РЭ и паспорта ФВКМ.412133.033ПС.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка для поверки дозиметров гамма -излучения переносная УПГДС -3Д | ФВКМ.412133.033 | 1 шт. |
| Источник гамма - излучения закрытый с радионуклидом Cs-137 ИГИ-Ц-3-5 | * | |
| Источник гамма- излучения закрытый с радионуклидом Cs-137 ИГИ-Ц-3-11 | * | |
| Элемент питания | 2 шт. | |
| Руководство по эксплуатации | ФВКМ.412133.033РЭ | 1 экз. |
| Паспорт | ФВКМ.412133.033ПС | 1 экз. |
| Методика поверки | РТ-МП-6848-03-2020 | 1 экз. |
| Инструкция эксплуатационная специальная | ФВКМ.412133.033ИС | 1 экз. |
| Упаковка | 1 шт. | |
| * Совместно с установкой применяются закрытые радионуклидные источники. Источники могут быть включены в комплект поставки, либо приобретаются держателем установки самостоятельно. | ||
осуществляется по документу РТ-МП-6848-03-2020 «ГСИ. Установки для поверки дозиметров гамма-излучения переносные УПГДС -3Д. Методика поверки», утверждённому ФБУ «Ростест-Москва» 20.05.2020 г.
Основные средства поверки:
- Эталонная дозиметрическая установка, рабочий эталон 2 разряда по ГОСТ Р 8.804-2012, мощности кермы в воздухе гамма -излучения, доверительные границы относительной погрешности при доверительной вероятности Р = 0,95 от 3 % до 5 %;
- Эталонная дозиметрическая установка, рабочий эталон 1 разряда по ГОСТ 8.070-2014 мощности поглощенной дозы гамма-излучения, доверительные границы относительной погрешности при доверительной вероятности Р = 0,95 от 2,5 % до 4 %;
- Компаратор по ГОСТ 8.087-2000, обеспечивающий передачу размера единиц мощности кермы в воздухе гамма-излучения в соответствии с ГОСТ Р 8.804-2012 и мощности поглощенной дозы гамма-излучения в соответствии с ГОСТ 8.070-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений
ФВКМ.412133.033ТУ. Установка для поверки дозиметров гамма -излучения переносная УПГДС-3Д. Технические условия
| Зарегистрировано поверок | 79 |
| Поверителей | 6 |
| Актуальность данных | 17.11.2024 |
