| Номер в госреестре | 80042-20 |
| Наименование СИ | Резервуары вертикальные стальные |
| Обозначение типа СИ | РВСП-1000, РВСП-2000 |
| Изготовитель | Акционерное общество Самарский завод "Котельно-Вспомогательного Оборудования и Трубопроводов" (АО "СЗ КВОиТ"), г. Самара |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные РВСП-1000, РВСП-2000 предназначены для измерения объема в зависимости от уровня наполнения, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей, оборудованные предохранительными клапанами, огневыми предохранителями, замерными люками, контрольно -измерительными приборами. Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов полистовой сборки.
Заполнение и опорожнение резервуаров нефтепродуктом осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
По конструктивным особенностям резервуары вертикальные стальные делятся на:
- резервуары со стационарной крышей без понтона;
- резервуары со стационарной крышей с понтоном.
Резервуары вертикальные стальные расположены в цехе подготовки и сдачи нефти (ЦПСН) «Прогресс», ООО «ЮКОЛА-нефть», Самарская область, Хворостянский район, п. Прогресс.

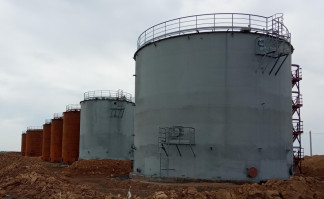

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Резервуары вертикальные стальные РВСП-1000, РВСП-2000
Пломбирование резервуаров вертикальных стальных РВСП-1000, РВСП-2000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| РВСП-1000 | РВСП-2000 | |
| Номинальная вместимость, м3 | 1000 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,2 | |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 40 до + 40 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной | РВСП-1000 зав.№№ 102.1, 102.2, 102.3, 102.4 | 4 шт. |
| Резервуар вертикальный стальной | РВСП-2000 зав.№№ 101.1, 104.1, 104.2 | 3 шт. |
| Паспорт | - | 7 экз. |
| Градуировочная таблица | - | 7 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 -го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;
- толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ± 0,1 мм, регистрационный № 24011 -08;
- нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12;
- рейка нивелирная телескопическая VEGA TS4M, регистрационный № 51835-12;
- штангенциркуль 2 -го класса точности ТТТЦ-II, регистрационный № 22088-07;
- анемометр цифровой переносной АП1М, регистрационный № 24079 -08
- прибор комбинированный Testo 622, регистрационный № 53505-13..
Допускается применение аналогичных средств поверки, обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
«ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах на объектах ООО «ЮКОЛА-нефть». Регистрационный № ФР. 1.29.2019.35467
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным РВСП-1000, РВСП-2000
Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
