| Номер в госреестре | 80044-20 |
| Наименование СИ | Колонки топливораздаточные ручные переносные |
| Обозначение типа СИ | КР-40 |
| Изготовитель | Общество с ограниченной ответственностью "Оборудование Специального Назначения" (ООО "ОСН"), Московская обл., г.о. Чехов, г. Чехов |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные ручные переносные КР-40 предназначены для измерений объёма топлива (бензин, дизельное топливо).
Принцип работы колонок топливораздаточных ручных переносных КР-40 основан на измерениях объема топлива, которое подается из резервуара в счетчик жидкости при помощи насоса с ручным приводом.
Колонки топливораздаточные ручные переносные КР-40 состоят из: корпуса, насоса ручного, счетчика жидкости СЖ-ППО, фильтра грубой отчистки, фильтра-газоотделителя, клапана приемного, клапана обратного, рукава раздаточного с краном и поплавковой камерой.
Установка показаний в положение нуля на шкале разового учёта выданного объёма топлива производится при нажатии рычага на счетчике жидкости СЖ-ППО.

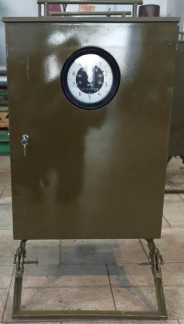

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный расход, л/мин | 40 |
| Наименьший расход, л/мин | 15 |
| Минимальная доза выдачи топлива, л | 10 |
| Пределы допускаемой относительной погрешности колонки при температуре окружающей среды и топлива (20 ± 5) °С, % | ±0,5 |
| Пределы допускаемой относительной погрешности колонки в диапазоне рабочих температур окружающей среды и топлива, % | ±1,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Цена деления счетчика жидкости, л | 0,1 |
| Габаритные размеры в рабочем положении, мм, не более | 816x719x1092 |
| Габаритные размеры в транспортном положении, мм, не более | 488x566x885 |
| Масса, кг, не более | 85 |
| Длина раздаточного рукава, м, не менее | 5 |
| Средняя наработка на отказ, ч | 12000 |
| Средний срок службы, лет | 12 |
| Условия эксплуатации: - относительная влажность при температуре 35 °С, %, не более - температура окружающей среды, °С - температура топлива1), °С | 98 от -35 до +50 от -35 до +50 |
| ^зависит от вида топлива | |
наносится на маркировочную табличку колонки и титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка топливораздаточная ручная переносная | КР-40 | 1 шт. |
| Руководство по эксплуатации | ДСМК.36 8965.40-01 РЭ | 1 экз. |
| Формуляр | ДСМК.36 8965.40-01 ФО | 1 экз. |
осуществляется по документу МИ 1864-88 «Рекомендация. ГСИ. Колонки топливораздаточные. Методика поверки».
Основные средства поверки:
мерники металлические эталонные 2-го разряда по ГОСТ 8.400-2013, номинальная вместимость 10, 20, 50 л, погрешность ±0,1 %;
мерники эталонные 2-го разряда со специальной шкалой по ГОСТ 8.400-2013, погрешность ±0,1 %;
термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 23156-06), диапазон измерений от -50 до +50 °С, цена деления 0,1 °C, погрешность ±0,09 °C;
секундомер электронный «Интеграл С-01» (регистрационный номер в Федеральном информационном фонде 44154-10) погрешность ± (9,6 10'6Тх+0,01) с
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в формуляр, счетчик жидкости СЖ-ППО.
приведены в эксплуатационном документе.
Приказ Росстандарта № 256 от 07.02.2018 г. (в части 2) Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 5252-001-20444147-2012 Колонки топливораздаточные ручные переносные КР-40. Технические условия
