| Номер в госреестре | 80050-20 |
| Наименование СИ | Преобразователи угловых перемещений |
| Обозначение типа СИ | ЛИР-ДА190К |
| Изготовитель | Открытое акционерное общество "Специальное конструкторское бюро станочных информационноизмерительных систем с опытным производством" (ОАО "СКБ ИС"), г. СанктПетербург |
| Год регистрации | 2020 |
| Срок свидетельства | 15.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи угловых перемещений ЛИР-ДА190К (далее по тексту -преобразователи) предназначены для измерений плоского угла.
Принцип действия преобразователей основан на оптико -электронном сканировании кодовых и инкрементной растровых дорожек измерительного лимба, установленного на роторе преобразователя.
Старшие разряды кода формируются путем считывания комбинаций градаций внутренних кольцевых кодовых дорожек, а младшие разряды кода - инкрементным считыванием внешней растровой дорожки, имеющей максимальное число штрихов, с применением электронной интерполяции.
Конструктивно преобразователи состоят из корпуса и установленных внутри него:
- шпиндельного узла с закрепленным на его роторе измерительным лимбом;
- считывающей системы, состоящей из светодиодов, индикаторного лимба и фотоприемников;
- электронной платы, обеспечивающей обработку сигналов, формирование кода и его передачу на внешнее отсчетное устройство.

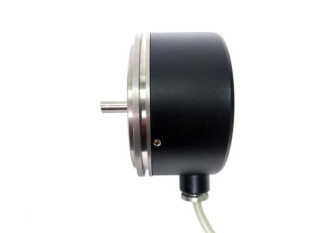

Преобразователи выпускаются в четырех конструктивных исполнениях. Общий вид преобразователей приведен на рисунках 1-4.
Пломбирование не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений, '' | ±10 |
| Наименование характеристики | Значение |
| 1 | 2 |
| Присоединительный диаметр вала преобразователя, мм | 10h6 |
| Габаритные размеры, мм, не более | |
| - длина | 110 |
| - ширина | 92,5 |
| - высота | 85 |
| Масса без кабеля, кг, не более | 0,7 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 10000 |
Продолжение таблицы 2
| 1 | 2 |
| Среднее время восстановления, ч, не более | 2 |
| Напряжение питания, В | от 4,7 до 5,3 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +10 до +30 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на преобразователь в виде наклейки.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь угловых перемещений | ЛИР-ДА190К | 1 шт. |
| Крепежные элементы (только для исполнений А3 и А4): - прижим; - винт ГОСТ Р ИСО 1207-2013 | ЛИР-190А.019 М4х10 | 33 т т .. |
| Руководство по эксплуатации | ВЕРУ.401264.087РЭ (ЛИР-ДА190К.000РЭ) | 1 экз. |
| Методика поверки | 437-173-2020МП | 1 экз. |
осуществляется по документу 437-173-2020МП «ГСИ. Преобразователи угловых перемещений ЛИР-ДА190К. Методика поверки», утвержденному
ФБУ «Тест-С.-Петербург» 24.01.2020 г.
Основные средства поверки:
- скоба рычажная СР-25, ПГ ±(0,7-1,4) мкм (регистрационный №11688-88);
- мера длины концевая плоскопараллельная 10 мм, разряд 3 согласно государственной поверочной схеме для средств измерений длины в диапазоне от 110'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 28.12.2018 г. (регистрационный № 38376-08);
- призма многогранная ПМ12, разряд 2 согласно государственной поверочной схеме для средств измерений плоского угла, утвержденной приказом Росстандарта № 2482 от 26.11.2018 г. (регистрационный № 9773-89);
- автоколлиматор АКУ-0,2, ПГ ±(1,5 -3)" (регистрационный № 10714-86).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) оттиска поверительного клейма.
приведены в эксплуатационной документации.
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта № 2482 от 26.11.2018 г.
ВЕРУ.401264.087ТУ (ЛИР-ДА190К.000ТУ) Преобразователи угловых перемещений ЛИР-ДА190К. Технические условия
