| Номер в госреестре | 80061-20 |
| Наименование СИ | Системы измерений длительности соединений |
| Обозначение типа СИ | IMS_v20_Nokia |
| Изготовитель | Компания "Nokia Solutions and Networks Oy", Финляндия |
| Год регистрации | 2020 |
| Срок свидетельства | 15.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений длительности соединений IMS_v20_Nokia (далее - СИДС) предназначены для измерений длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.
Принцип действия СИДС основан на формировании оборудованием для каждого телефонного соединения учетного файла (CDR-файла), в котором фиксируются: номер вызывающего абонента, номер вызываемого абонента, дата и время начала телефонного соединения, дата и время окончания телефонного соединения, продолжительность телефонного соединения.
СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями, входящего в состав оборудования коммутации IMS, версии ПО 20, применяемого на сети связи общего пользования на базе протокола IP в качестве оборудования коммутации IMS сетей с поддержкой функций устройств контроля, авторизации, управления, тарификации и маршрутизации мультимедийных сессией в сети подвижной радиотелефонной связи стандарта LTE, производства Nokia Solutions and Networks Oy, Финляндия.
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа замком. Доступ к кассетному модулю и процессору можно получить только, открыв дверь статива с нарушением целостности пломб. Таким образом, данный тип конструкции оборудования исключает возможность бесконтрольной выемки кассет и доступа к процессору.
Общий вид оборудования представлен на рисунках 1 и 2.

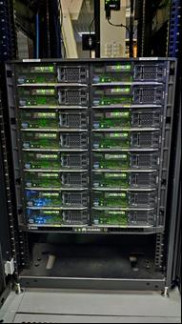

Рисунок 1 - Внешний вид шкафа Рисунок 2 - Вид кассетного модуля
Программное обеспечение (ПО) встроенное, версии 20, управляет функционированием оборудования.
Уровень защиты ПО и измерительной информации «высокий» в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименовании ПО | NTAS 20.xxxx |
| Номер версии (идентификационный номер) ПО | 20.x |
| Цифровой идентификатор ПО | Каждый бинарный модуль ПО снабжён уникальным цифровым идентификатором, который прописывается при его сборке (компиляции) в R&D. |
ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с, с | ±1 |
| Вероятность неправильного представления исходных данных для тарификации, не более | 0,0001 |
Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| СИДС в составе комплекса оборудования IMS | - | 1 шт. |
| Руководство по эксплуатации | 5295-017-46451943 -2020РЭ | 1 экз. |
| Методика поверки | 5295-017-46451943- 2020МП | 1 экз. |
осуществляется по документу «Системы измерений длительности соединений IMS_v20_Nokia. Методика поверки 5295-017-46451943-2020МП», утвержденному ООО «НТЦ СОТСБИ» 10 сентября 2020 г.
Основное средство поверки:
Формирователь - измеритель соединений универсальный СИГМА (регистрационный номер в Федеральном информационном фонде № 61022-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621
«Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации», утвержденные Приказом Минкомсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве юстиции Российской Федерации 38786 от 03 09.2015)
Технический регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Технический регламент Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Техническая и эксплуатационная документация производителя
