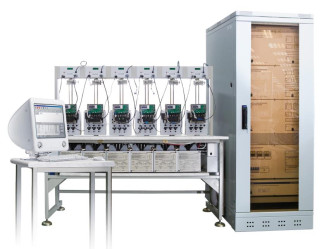

Установки для поверки счетчиков электрической энергии СУ201М, 80080-20

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Модуль ЦОС блока управления однофазного источника ИНЕС.468332.013 Д4

Модуль блока измерительного стенда ИНЕС.467844.023 Д4

Номер версии (идентификационный номер) ПО

v1.54

v1.13

Цифровой идентификатор (контрольная сумма) ПО

147

56

Наименование характеристики

Значение

Диапазон измерений и диапазон устанавливаемого среднеквадратического значения напряжения [U]1), В

от 30 до 300

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения [U], %

±0,15

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

±0,5

Диапазон измерений среднеквадратического значения силы тока [I]2), А

от 0,01 до 120

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы тока [I], %: в диапазоне от 0,01 до 0,05 А; в диапазоне от 0,05 до 120 А

±0,40

±0,20

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %

±0,5

Диапазон измерений суммарного коэффициента гармоник

напряжения [Ku], %

при U от 30 до 300 В; h3) от 2 до 40

от 1 до 20

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник напряжения [Ки] 4), %

±3,0

Диапазон измерений суммарного коэффициента гармоник тока

[Ki], %

при I от 0,01 до 120 А; h от 2 до 40

от 1 до 50

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник тока [Ki]4), %

±3,0

Диапазон устанавливаемых значений частоты выходных сигналов, Гц

от 45 до 66

Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

±0,003

Диапазон измерений и устанавливаемого значения угла фазового сдвига между основными гармониками выходного напряжения и тока, градус

при U от 30 до 300В; I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока, градус

±0,15

Пределы допускаемой абсолютной погрешности устанавливаемого значения угла фазового сдвига между основными гармониками напряжения и тока, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

от минус 1 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

±0,015

Пределы допускаемой абсолютной погрешности устанавливаемых значений коэффициентов активной Какт и реактивной Креакт мощностей

±0,02

Наименование характеристики

Значение

Диапазон измерений выходной активной мощности, Вт

от 0,075 до 36000

Пределы допускаемой основной относительной погрешности

измерений выходной активной мощности, %:

при U от 30 до 300 В, I от 0,01 до 0,05 А, 1 Какт 1 =1,0;

при U от 30 до 300 В, I от 0,05 до 0,25 А, I Какт 1 =1,0;

при U от 30 до 300 В, I от 0,25 до 120 А, | Какт | от 0,5 до 1,05);

при U от 30 до 300 В, I от 1 до 120 А, | Какт | от 0,25 до 0,5

±3,0

±0,3

± (0,40-0,20| Какт |) ± 0,15/ I Какт I

Диапазон преобразования измеренной активной мощности в частотный сигнал5), Вт

от 0,075 до 36000

Пределы допускаемой основной относительной погрешности преобразования измеренной активной мощности в частотный сигнал, %5):

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | =1,0; при U от 30 до 300 В, I от 0,05 до 0,25 А, | Какт | =1,0; при U от 30 до 300 В, I от 0,25 до 120 А, | Какт I от 0,5 до 1,0; при U от 30 до 300 В, I от 1 до 120 А, | Какт I от 0,25 до 0,5

±3,0

±0,3

± (0,40-0,201 Какт |) ± 0,15/ I Какт I

Диапазон измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии по выходным сигналам испытательных выходов6), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии счетчиков активной энергии по выходным сигналам испытательных выходов, %:

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт I =1,0; при U от 30 до 300 В, I от 0,05 до 0,25 А, | Какт | =1,0; при U от 30 до 300 В, I от 0,25 до 120 А, | Какт I от 0,5 до 1,0; при U от 30 до 300 В, I от 1 до 120 А, | Какт | от 0,25 до 0,5

±3,0

±0,3

± (0,40-0,201 Какт |) ± 0,15/ I Какт I

Диапазон измерений выходной реактивной мощности, вар

от 0,075 до 36000

Пределы допускаемой основной относительной погрешности

измерений выходной реактивной мощности, %:

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт I =1,0;

при U от 30 до 300 В, I от 0,05 до 0,25 А, I Креакт I =1,0;

при U от 30 до 300 В, I от 0,25 до 120 А, I Креакт I от 0,5 до 1,0;

при U от 30 до 300 В, I от 1 до 120 А, I Креакт I от 0,25 до 0,5

±3,0

±0,3

± (0,40-0,20| Креакт |) ± 0,15/ I Креакт I

Диапазон преобразования измеренной реактивной мощности в частотный сигнал5), вар

от 0,075 до 36000

Пределы допускаемой основной относительной погрешности преобразования измеренной реактивной мощности в частотный сигнал, %5):

при U от 30 до 300 В, I от 0,01 до 0,05 А, I Креакт I =1,0; при U от 30 до 300 В, I от 0,05 до 0,25 А, I Креакт I =1,0; при U от 30 до 300 В, I от 0,25 до 120 А, I Креакт I от 0,5 до 1,0; при U от 30 до 300 В, I от 1 до 120 А, I Креакт I от 0,25 до 0,5

±3,0

±0,3

± (0,40-0,20| Креакт |) ± 0,15/ I Креакт I

Диапазон измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии по выходным сигналам испытательных выходов6), %

от минус 70 до 200

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии счетчиков реактивной энергии по выходным сигналам испытательных выходов, %:

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт 1 =1,0; при U от 30 до 300 В, I от 0,05 до 0,25 А, | Креакт | =1,0; при U от 30 до 300 В, I от 0,25 до 120 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 1 до 120 А, | Креакт | от 0,25 до 0,5

±3,0

±0,3

± (0,40-0,20| Креакт 1) ± 0,15/ | Креакт |

Диапазон измерений активной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с7), Втч

при U от 30 до 300 В, I от 1 до 60 А, | Какт | =1,0

от 0,8 до 9000

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии в режиме дозирования энергии, %

при U от 30 до 300 В, I от 1 до 60 А, | Какт | =1,0

±0,20

Диапазон измерений реактивной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с7), вар-ч

при U от 30 до 300 В, I от 1 до 60 А, | Креакт | =1,0

от 0,8 до 9000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии в режиме дозирования энергии, %

при U от 30 до 300 В, I от 1 до 60 А, | Креакт | =1,0

±0,25

Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с/сутки: при времени усреднения не менее 20 с; при частоте импульсного сигнала не более 1000 Гц; при количестве периодов импульсного сигнала, за время усреднения, не более 215

±0,1

Диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц4) 8), полупериодов

от 1 до 8000

Пределы допускаемых абсолютных погрешностей устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц4), с

±0,006

Диапазон устанавливаемого значения глубины провала напряжения, %

при опорном напряжении от 50 до 250 В, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых провалов от 1 до 5

от 5 до 100

Пределы допускаемой абсолютной погрешности устанавливаемого значения глубины провала напряжения4), %

±1,0

Наименование характеристики

Значение

Диапазон устанавливаемого значения коэффициента временного перенапряжения, отн. ед.

при напряжении перенапряжения не более максимального значения напряжения поддиапазона, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых временных перенапряжений от 1 до 5

от 1,05 до 1,30

Пределы допускаемой абсолютной погрешности устанавливаемого значения коэффициента временного перенапряжения 4), отн. ед.

±0,01

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +21 до +25 от 30 до 80 от 84 до 106,7

Метрологические характеристики однофазных установок соответствуют требованиям, предъявляемыми ГОСТ 8.551-2013

2 разряд

1)    Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

2)    Расширенный диапазон устанавливаемого среднеквадратического значения силы тока с ненормируемой погрешностью от 0,0001 до 120 А.

3)    h - порядок гармоник.

4)    Характеристики установок СУ201М-1-0,20-К-Х-Х-Х-Х-Х.

5)    Передаточные числа частотного выхода источника испытательных сигналов, в зависимости от поддиапазонов тока, приведены в эксплуатационной документации.

6)    Расширенный диапазон измерений относительной погрешности измерений энергии счетчиков активной и реактивной энергии с ненормируемой погрешностью от минус 100 до 1000 %.

7)    С учетом допустимой продолжительности непрерывного генерирования тока силой более 20 А, приведенной в эксплуатационной документации.

8)    Расширенный диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения с ненормируемой погрешностью от 1 до 50000 полупериодов выходного сигнала.

Наименование характеристики

Значение

Диапазон измерений и диапазон устанавливаемых значений напряжения1), В:

среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений

[имф];

среднеквадратическое значение основной гармоники фазных напряжений [U(1)]

от 30 до 300 от 50 до 500 от 30 до 300

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений, %:

среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений [имф];

среднеквадратического значения основной гармоники фазных напряжений [U(1)]

±0,05

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

±0,5

Диапазон измерений и диапазон устанавливаемых значений силы тока2), А:

среднеквадратическое значение силы фазных токов [I]; среднеквадратическое значение силы тока основной гармоники фазных токов [I(1)]

от 0,001 до 120

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I] и среднеквадратического значения силы тока основной гармоники фазных токов [I(1)], %: в диапазоне от 0,001 до 0,01 А; в диапазоне от 0,01 до 0,05 А; в диапазоне от 0,05 до 120 А

±0,50

±0,15

±0,10

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %: в диапазоне от 0,001 до 0,01 А; в диапазоне от 0,01 до 120 А

±1,5

±0,5

Диапазон измерений суммарного коэффициента гармоник

напряжения [Ки], %

при U от 30 до 300 В; h3) от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник напряжения [К u] в диапазоне от 0 до 1 %, %

±0,010

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник напряжения [К и] в диапазоне от 1 до 20 %, %

±1,0

Диапазон измерений суммарного коэффициента гармоник тока [Кт], %

при I от 0,01 до 0,1 А; h от 2 до 40 при I от 0,1 до 120 А; h от 2 до 40

от 0 до 10 от 0 до 50

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [К i] при I от 0.01 до 0,1 А, h от 2 до 404), %

±0,1

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [К i], при I от 0.1 до 120 А, h от 2 до 40, в диапазоне от 0 до 1 %4), %

±0,01

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник тока [К i] при I от 0.1 до 120 А, h от 2 до 40, в диапазоне от 1 до 50 %4), %

±1,0

Наименование характеристики

Значение

Диапазон измерений и диапазон устанавливаемых значений частоты выходных сигналов, Гц

от 45 до 66

Пределы допускаемой абсолютной погрешности измерений частоты выходных сигналов, Гц

±0,01

Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

±0,003

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений [9(1)uu], градус при U от 30 до 300 В;

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух выходных напряжений, градус

±0,05

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных токов [ф(1)п], градус при I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух выходных токов, градус при I от 0,01 до 0,05 А при I от 0,05 до 120 А

±0,15

±0,10

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных токов, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы [ф(1)ш], градус при U от 30 до 300 В; I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус при U от 30 до 300 В; I от 0,01 до 0,05 А при U от 30 до 300 В; I от 0,05 до 120 А

±0,15

±0,10

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

от минус 1 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициентов активной [Какт] и реактивной [Креакт] мощности

±0,005

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности устанавливаемых значений коэффициентов активной [Какт] и реактивной

[Креакт] мощности

±0,02

Диапазон измерений активной мощности, Вт: в однофазной сети; в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт 1 =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,1 до 0,5

±1,00 ± (0,50 - 0,20-1 Какт | ) ± (0,40 - 0,20-1 Какт | )

± 0,20/ | Какт |

± 0,15/ | Какт |

Пределы допускаемой основной относительной погрешности измерений активной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии5), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии, трехфазных счетчиков активной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,1 до 0,5

±1,00 ± (0,50 - 0,20-1 Какт | ) ± (0,40 - 0,20-1 Какт | )

± 0,20/ | Какт |

± 0,15/ | Какт |

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков активной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений реактивной мощности, вар: в однофазной сети; в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, I Креакт I 5)=1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, I Креакт I от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, I Креакт I от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, I Креакт I от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, I Креакт I от 0,1 до 0,5

±1,00

± (0,50 - 0,20- I Креакт I ) ± (0,40 - 0,20- I Креакт I ) ± 0,20/ I Креакт I ± 0,15/ I Креакт I

Пределы допускаемой основной относительной погрешности измерений реактивной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений относительной погрешности измерений энергии счетчиков реактивной энергии 5), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии, трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, I Креакт I =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, I Креакт I от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, I Креакт I от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, I Креакт I от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, I Креакт I от 0,1 до 0,5

±1,00

± (0,50 - 0,20- I Креакт I ) ± (0,40 - 0,20- I Креакт I ) ± 0,20/ I Креакт I ± 0,15/ I Креакт I

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков реактивной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений полной мощности, В-А в однофазной сети; в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А; при U от 30 до 300 В, I от 0,01 до 0,05 А; при U от 30 до 300 В, I от 0,05 до 120

±1,00

±0,30

±0,20

Диапазон измерений активной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с6), Втч

при U от 30 до 300 В, I от 1 до 60 А, I Какт I =1,0, Втч: в однофазной сети;

в трехфазной сети при симметричных напряжении и нагрузке

от 0,8 до 9000 от 2,4 до 27000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии в режиме дозирования энергии, %

±0,20

Диапазон измерений реактивной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с6), Втч,

при U от 30 до 300 В, I от 1 до 60 А, | Креакт | =1,0, вар-ч: в однофазной сети;

в трехфазной сети при симметричных напряжении и нагрузке

от 0,8 до 9000 от 2,4 до 27000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии в режиме дозирования энергии, %

±0,20

Диапазон измерений активной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, Вт

от 0 до 36000

Пределы допускаемой основной приведенной7) погрешности измерений активной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, %: при U(1) от 30 до 300 В, I(1) от 0,01 до 0,05 А, ф(1) ui от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до 120 А, ф(1) UI от 0 до 360 градусов

±0,30

±0,20

Диапазон измерений реактивной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, вар

от 0 до 36000

Пределы допускаемой основной приведенной7) погрешности измерений реактивной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, %: при U(1) от 30 до 300 В, I(1) от 0,01 до 0,05 А, ф(1) ui от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до 120 А, ф(1) ui от 0 до 360 градусов

±0,30

±0,20

Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с/сутки: при времени усреднения не менее 20 с; при частоте импульсного сигнала не более 1000 Гц; при количестве периодов импульсного сигнала, за время усреднения, не более 215

±0,10

Диапазон измерений коэффициента гармонических составляющих напряжения [К (h)u], % h от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих напряжения [К(^и] в диапазоне от 0 до 1 %8), %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих напряжения [К(К)и] в диапазоне от 1 до 20 %8), %

±1,0

Наименование характеристики

Значение

Диапазон измерений коэффициента гармонических составляющих тока [K(h)i], % при I от 0.1 до 120 А; h от 2 до 40

от 0 до 50

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих тока [K(h)i] в диапазоне от 0 до 1 %4), %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих тока [K(h)i] в диапазоне от 1 до 50 %4), %

±1,0

Диапазон измерений среднеквадратических значений гармонических составляющих фазных напряжений [Цъ)ск], В h от 2 до 40; K(h)u от 1 до 20 %

от 0,3 до 60

Пределы допускаемой относительной погрешности измерений среднеквадратических значений гармонических составляющих фазных напряжений8), %

±1,0

Диапазон измерений среднеквадратических значений гармонических составляющих тока [1(Ь)ск], А h от 2 до 40; K(h)i от 1 до 50 %

от 0,001 до 30

Пределы допускаемой относительной погрешности измерений среднеквадратических значений гармонических составляющих тока4), %

±1,0

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух напряжений [ф (h)uu], градус при U от 30 до 300 В; K(h)u от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух напряжений, градус8): при h от 2 до 20 при h от 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух токов [ф(h)ii], градус при I от 0,1 до 120 А; K(h)i от 1 до 50 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух токов, градус4): при h от 2 до 20 при h от 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы [ф(Ь)ш], градус при I от 0,1 до 120 А; K(h)i от 1 до 50 %; K(h)u от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы, граду с4): при h от 2 до 20 при h от 20 до 40

±0,3

±0,6

Диапазон измерений активной мощности гармоник в каждой из фаз [Р(11)ф], Вт

при h от 2 до 40; K(h)u от 1 до 20 %

от 0,0003 до 1800

Наименование характеристики

Значение

Диапазон измерений реактивной мощности гармоник в каждой из фаз [Q(h^], вар h от 2 до 40; К(юи от 1 до 20 %

от 0,0003 до 1800

Пределы допускаемой приведенной6) погрешности измерений активной и реактивной мощности гармоник в каждой из фаз4), %

при I от 0,1 до 1 А; К^1 от 10 до 50 %; при I от 1,0 до 120 А; К^1 от 1 до 5 %; при I от 1,0 до 120 А; К^1 от 5 до 50 %

±3,0

±3,0

±2,0

Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности [К2и], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности [K2u]8), %

±0,1

Диапазон измерений коэффициента несимметрии напряжения по нулевой последовательности [К0и], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по нулевой последовательности [K0u]8), %

±0,1

Диапазон измерений относительного значения установившегося отклонения напряжения [5Uy], %

от 0,00 до ±20,00

Пределы допускаемой абсолютной погрешности измерений относительного значения установившегося отклонения напряжения [5Uy]8), %

±0,1

Диапазон измерений отклонения частоты [Си-кл], Гц при йюм = 50 Гц; при Йюм = 60 Гц

от 0,000 до ±5,000 от 0,000 до ±6,000

Пределы допускаемой абсолютной погрешности измерений отклонения частоты8), Гц

±0,01

Диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц 9), полупериодов

от 1 до 8000

Пределы допускаемых абсолютных погрешностей устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц8), с

±0,006

Диапазон устанавливаемого значения глубины провала напряжения, %

при опорном напряжении от 50 до 250 В, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых провалов от 1 до 5

от 5 до 100

Пределы допускаемой абсолютной погрешности устанавливаемого значения глубины провала напряжения8), %

±1,0

Наименование характеристики

Значение

Диапазон устанавливаемого значения коэффициента временного перенапряжения, отн. ед.

при напряжении перенапряжения не более максимального значения напряжения поддиапазона, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых временных перенапряжений от 1 до 5

от 1,05 до 1,30

Пределы допускаемой абсолютной погрешности устанавливаемого значения коэффициента временного перенапряжения8), отн. ед.

±0,01

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +21 до +25 от 30 до 80 от 84 до 106,7

Метрологические характеристики установок исполнений СУ201М-3-0,05-Х-Х-Х-Х-Х-Х соответствуют требованиям, предъявляемыми:

-    государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2-109 Гц, утвержденной Приказом Росстандарта № 1053 от 29 мая 2018 г.;

-    государственной поверочной схемы для средств измерений переменного электрического тока от 110-8 до 100 А в диапазоне частот от 1 • 10-1 до 2 106 Гц, утвержденной Приказом Росстандарта № 575 от 14 мая 2015 г.;

-    ГОСТ 8.551-2013

3 разряд

при измерении силы тока в диапазоне от 0,05 до 100 А 2 разряд

2 разряд

1)    Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

2)    Расширенный диапазон устанавливаемого среднеквадратического значения силы тока с ненормируемой погрешностью от 0,0001 до 120 А.

3)    h - порядок гармоник.

4)    Характеристики установок исполнений СУ201М-3-0,05-К-Х-Х-Х-ТП-Х, при подключении, в соответствии с эксплуатационной документацией установок, последовательных цепей поверяемых и калибруемых средств измерений к цепям тока установок без изолирующих трансформаторов тока.

5)    Расширенный диапазон измерений относительной погрешности измерений энергии счетчиков активной и реактивной энергии с ненормируемой погрешностью от минус 100 до 1000 %.

6)    С учётом допустимой продолжительности непрерывного генерирования тока силой более 20 А, приведенной в эксплуатационной документации.

7)    Нормирующее значение приведенной погрешности - полная мощность гармоники.

8)    Характеристики установок СУ201М -3-0,05-К-Х-Х-Х-ТП-Х.

9)    Расширенный диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения с ненормируемой погрешностью от 1 до 50000 полупериодов выходного сигнала.

Наименование характеристики

Значение

Диапазон измерений и диапазон устанавливаемых значений напряжения1), В:

среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений

[имф];

среднеквадратическое значение основной гармоники фазных напряжений [U(1)]

от 30 до 300 от 50 до 500 от 30 до 300

Пределы допускаемой основной относительной погрешности измерений, %:

среднеквадратическое значение фазных напряжений [ U]; среднеквадратическое значение междуфазных напряжений

[имф];

среднеквадратического значения основной гармоники фазных напряжений [U(1)]

±0,05

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

±0,5

Диапазон измерений и диапазон устанавливаемых значений силы тока2), А:

среднеквадратическое значение силы фазных токов [I]; среднеквадратическое значение силы тока основной гармоники фазных токов [1(1)]

от 0,001 до 120

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I] и среднеквадратического значения силы тока основной гармоники фазных токов [1(1)], %: в диапазоне от 0,001 до 0,01 А; в диапазоне от 0,01 до 0,05 А; в диапазоне от 0,05 до 120 А

±0,50

±0,15

±0,10

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %: в диапазоне от 0,001 до 0,01 А; в диапазоне от 0,01 до 120 А

±1,5

±0,5

Диапазон измерений суммарного коэффициента гармоник

напряжения [Ки], %

при U от 30 до 300 В; h3) от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник напряжения [К и] в диапазоне от 0 до 1 %, %

±0,010

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник напряжения [Ки] в диапазоне от 1 до 20 %, %

±1,0

Диапазон измерений суммарного коэффициента гармоник тока

[Ki], %

при I от 0,01 до 0,1 А; h от 2 до 40 при I от 0,1 до 120 А; h от 2 до 40

от 0 до 10 от 0 до 50

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [К i] при I от 0.01 до 0,1 А, h от 2 до 404), %

±0,1

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [К i], при I от 0.1 до 120 А, h от 2 до 40, в диапазоне от 0 до 1 %4), %

±0,01

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник тока [К i] при I от 0.1 до 120 А, h от 2 до 40, в диапазоне от 1 до 50 %4), %

±1,0

Диапазон измерений и диапазон устанавливаемых значений частоты выходных сигналов, Гц

от 45 до 66

Пределы допускаемой абсолютной погрешности измерений частоты выходных сигналов, Гц

±0,01

Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

±0,003

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений [ф(1)ии], градус при U от 30 до 300 В;

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух выходных напряжений, градус

±0,05

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных токов [ф(1)п], градус при I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух выходных токов, градус при I от 0,01 до 0,05 А при I от 0,05 до 120 А

±0,15

±0,10

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных токов, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы [ф(1)ш], градус

при U от 30 до 300 В; I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус при I от 0,01 до 0,05 А при I от 0,05 до 120 А

±0,15

±0,10

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

от минус 1 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициентов активной [Какт] и реактивной [Креакт] мощности

±0,005

Пределы допускаемой абсолютной погрешности устанавливаемых значений коэффициентов активной [Какт] и реактивной

[Креакт] мощности

±0,02

Диапазон измерений активной мощности, Вт: в однофазной сети; в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, I Какт I =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, I Какт I от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, I Какт I от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, I Какт I от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, I Какт I от 0,1 до 0,5

±0,50 ± (0,25 - 0,10- I Какт I) ± (0,12 - 0,04- I Какт I)

± 0,100/ I Какт I

± 0,050/ I Какт I

Пределы допускаемой основной относительной погрешности измерений активной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии5), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии, трехфазных счетчиков активной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, I Какт I =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, I Какт I от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, I Какт I от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, I Какт I от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, I Какт I от 0,1 до 0,5

±0,50 ± (0,25 - 0,10- I Какт I) ± (0,12 - 0,04- I Какт I)

± 0,100/ I Какт I

± 0,050/ I Какт I

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков активной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений реактивной мощности, вар: в однофазной сети; в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Креакт | 5)=1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,1 до 0,5

±0,50

± (0,50 - 0,20- | Креакт | ) ± (0,32 - 0,12- | Креакт |)

± 0,20/ | Креакт |

± 0,13/ | Креакт |

Пределы допускаемой основной относительной погрешности измерений реактивной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений относительной погрешности измерений энергии счетчиков реактивной энергии 5), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии, трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Креакт | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Креакт | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | Креакт | от 0,1 до 0,5

±0,50

± (0,50 - 0,20- | Креакт | ) ± (0,32 - 0,12- | Креакт | ) ± 0,20/ | Креакт |

± 0,13/ | Креакт |

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков реактивной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений полной мощности, В-А в однофазной сети; в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А; при U от 30 до 300 В, I от 0,01 до 0,05 А; при U от 30 до 300 В, I от 0,05 до 120

±0,50

±0,20

±0,15

Диапазон измерений активной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с6), Втч

при U от 30 до 300 В, I от 1 до 60 А, | Какт | =1,0, Втч: в однофазной сети;

в трехфазной сети при симметричных напряжении и нагрузке

от 0,8 до 9000 от 2,4 до 27000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии в режиме дозирования энергии, %

±0,10

Диапазон измерений реактивной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с 6), Втч,

при U от 30 до 300 В, I от 1 до 60 А, | Креакт | =1,0, вар-ч: в однофазной сети;

в трехфазной сети при симметричных напряжении и нагрузке

от 0,8 до 9000 от 2,4 до 27000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии в режиме дозирования энергии, %

±0,15

Диапазон измерений активной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, Вт

от 0 до 36000

Пределы допускаемой основной приведенной7) погрешности измерений активной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, %: при U(1) от 30 до 300 В, I(1) от 0,01 до 0,05 А, ф(1) ui от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до 120 А, ф(1)ш от 0 до 360 градусов

±0,20

±0,10

Диапазон измерений реактивной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, вар

от 0 до 36000

Пределы допускаемой основной приведенной7) погрешности измерений реактивной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, %: при U(1) от 30 до 300 В, I(1) от 0,01 до 0,05 А, ф(1) ui от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до 120 А, ф(1) ui от 0 до 360 градусов

±0,30

±0,20

Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с/сутки: при времени усреднения не менее 20 с; при частоте импульсного сигнала не более 1000 Гц; при количестве периодов импульсного сигнала, за время усреднения, не более 215

±0,10

Диапазон измерений коэффициента гармонических составляющих напряжения [К (h)u], % h от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих напряжения [К^)и] в диапазоне от 0 до 1 %8), %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих напряжения [К(^и] в диапазоне от 1 до 20 %8), %

±1,0

Наименование характеристики

Значение

Диапазон измерений коэффициента гармонических составляющих тока [К(Ь)1], % при I от 0.1 до 120 А; h от 2 до 40

от 0 до 50

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих тока [К(Ь)1] в диапазоне от 0 до 1 %4), %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих тока [К(Ь)1] в диапазоне от 1 до 50 %4), %

±1,0

Диапазон измерений среднеквадратических значений гармонических составляющих фазных напряжений [ Цъ)ск], В h от 2 до 40; К^и от 1 до 20 %

от 0,3 до 60

Пределы допускаемой относительной погрешности измерений среднеквадратических значений гармонических составляющих фазных напряжений8), %

±1,0

Диапазон измерений среднеквадратических значений гармонических составляющих тока [1(Ь)ск], А h от 2 до 40; К(вд от 1 до 50 %

от 0,001 до 30

Пределы допускаемой относительной погрешности измерений среднеквадратических значений гармонических составляющих тока4), %

±1,0

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух напряжений [ф (h)uu], градус

при U от 30 до 300 В; К(Ь)и от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух напряжений, градус8): при h от 2 до 20 при h от 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух токов [ф(h)ii], градус

при I от 0,1 до 120 А; Кда от 1 до 50 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух токов, градус4): при h от 2 до 20 при h от 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы [ф(Ь)ш], градус

при I от 0,1 до 120 А; К(Ь)1 от 1 до 50 %; К(Ь)и от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы, граду с4): при h от 2 до 20 при h от 20 до 40

±0,3

±0,6

Наименование характеристики

Значение

Диапазон измерений активной мощности гармоник в каждой из фаз [Р(Ь)ф], Вт

при h от 2 до 40; K(h)u от 1 до 20 %

от 0,0003 до 1800

Диапазон измерений реактивной мощности гармоник в каждой из фаз [0(11)ф], вар h от 2 до 40; K(h)u от 1 до 20 %

от 0,0003 до 1800

Пределы допускаемой приведенной7) погрешности измерений активной и реактивной мощности гармоник в каждой из фаз4), %

при I от 0,1 до 1 А; K(h)i от 10 до 50 %; при I от 1,0 до 120 А; K(h)i от 1 до 5 %; при I от 1,0 до 120 А; K(h)i от 5 до 50 %

±3,0

±3,0

±2,0

Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности [К2и], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности [К2и]8), %

±0,1

Диапазон измерений коэффициента несимметрии напряжения по нулевой последовательности [К0и], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по нулевой последовательности [Кш]8), %

±0,1

Диапазон измерений относительного значения установившегося отклонения напряжения [5UY], %

от 0,00 до ±20,00

Пределы допускаемой абсолютной погрешности измерений относительного значения установившегося отклонения напряжения [5Щ8), %

±0,1

Диапазон измерений отклонения частоты [£,ткл], Гц при йюм = 50 Гц; при Йюм = 60 Гц

от 0,000 до ±5,000 от 0,000 до ±6,000

Пределы допускаемой абсолютной погрешности измерений отклонения частоты8), Гц

±0,01

Диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц9), полупериодов

от 1 до 8000

Пределы допускаемых абсолютных погрешностей устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц8), с

±0,006

Диапазон устанавливаемого значения глубины провала напряжения, %

при опорном напряжении от 50 до 250 В, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых провалов от 1 до 5

от 5 до 100

Пределы допускаемой абсолютной погрешности устанавливаемого значения глубины провала напряжения8), %

±1,0

Наименование характеристики

Значение

Диапазон устанавливаемого значения коэффициента временного перенапряжения, отн. ед.

при напряжении перенапряжения не более максимального значения напряжения поддиапазона, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых временных перенапряжений от 1 до 5

от 1,05 до 1,30

Пределы допускаемой абсолютной погрешности устанавливаемого значения коэффициента временного перенапряжения8), отн. ед.

±0,01

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +21 до +25 от 30 до 80 от 84 до 106,7

Метрологические характеристики установок исполнений СУ201М-3-0,05-Х-Х-Х-Х-Х-Х соответствуют требованиям, предъявляемыми:

-    государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2-109 Гц, утвержденной Приказом Росстандарта № 1053 от 29 мая 2018 г.;

-    государственной поверочной схемы для средств измерений переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 2106 Гц, утвержденной Приказом Росстандарта № 575 от 14 мая 2015 г.;

-    ГОСТ 8.551-2013

3 разряд

при измерении силы тока в диапазоне от 0,05 до 100 А 2 разряд

2 разряд

1)    Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

2)    Расширенный диапазон устанавливаемого среднеквадратического значения силы тока с ненормируемой погрешностью от 0,0001 до 120 А.

3)    h - порядок гармоник.

4)    Характеристики установок исполнений СУ201М-3-0,05-К-Х-Х-Х-ТА-Х при подключении, в соответствии с эксплуатационной документацией установок, последовательных цепей поверяемых и калибруемых средств измерений к цепям тока установок без изолирующих трансформаторов тока.

5)    Расширенный диапазон измерений относительной погрешности измерений энергии счетчиков активной и реактивной энергии с ненормируемой погрешностью от минус 100 до 1000 %.

6)    С учётом допустимой продолжительности непрерывного генерирования тока силой более 20 А, приведенной в эксплуатационной документации.

7)    Нормирующее значение приведенной погрешности - полная мощность гармоники.

8)    Характеристики установок, СУ201М-3-0,05-К-Х-Х-Х-ТА-Х.

9)    Расширенный диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения с ненормируемой погрешностью от 1 до 50000 полупериодов выходного сигнала.

Наименование характеристики

Значение

Диапазон измерений и диапазон устанавливаемых значений напряжения1), В:

среднеквадратическое значение фазных напряжений [U]; среднеквадратическое значение междуфазных напряжений

[имф];

среднеквадратическое значение основной гармоники фазных напряжений [U(1)]

от 30 до 300 от 50 до 500 от 30 до 300

Пределы допускаемой основной относительной погрешности измерений, %:

среднеквадратическое значение фазных напряжений [ U]; среднеквадратическое значение междуфазных напряжений

[имф];

среднеквадратического значения основной гармоники фазных напряжений [U(1)]

±0,052); ±0,033)

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения напряжения [U], %

±0,5

Диапазон измерений и диапазон устанавливаемых значений силы тока4), А:

среднеквадратическое значение силы фазных токов [I]; среднеквадратическое значение силы тока основной гармоники фазных токов [1(1)]

от 0,001 до 120

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы фазных токов [I] и среднеквадратического значения силы тока основной гармоники фазных токов [1(1)], %: в диапазоне от 0,001 до 0,01 А; в диапазоне от 0,01 до 0,05 А; в диапазоне от 0,05 до 120 А

±0,50

±0,10

±0,05

Пределы допускаемой относительной погрешности устанавливаемого среднеквадратического значения силы тока [I], %: диапазоне от 0,001 до 0,01 А; в диапазоне от 0,01 до 120 А

±1,5

±0,5

Диапазон измерений суммарного коэффициента гармоник

напряжения [Ки], %

при U от 30 до 300 В; h5) от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник напряжения [К и] в диапазоне от 0 до 1 %, %

±0,010

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник напряжения [К и] в диапазоне от 1 до 20 %, %

±1,0

Диапазон измерений суммарного коэффициента гармоник тока [Кт], %

при I от 0,01 до 0,1 А; h от 2 до 40 при I от 0,1 до 120 А; h от 2 до 40

от 0 до 10 от 0 до 50

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [К i] при I от 0.01 до

0,1 А, h от 2 до 406^ 7), %

±0,1

Пределы допускаемой абсолютной погрешности измерений суммарного коэффициента гармоник тока [К i], при I от 0.1 до 120 А, h от 2 до 40, в диапазоне от 0 до 1 %6^ 7), %

±0,01

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник тока [К i] при I от 0.1 до 120 А, h от 2 до 40, в диапазоне от 1 до 50 %6^ 7), %

±1,0

Диапазон измерений и диапазон устанавливаемых значений частоты выходных сигналов, Гц

от 45 до 66

Пределы допускаемой абсолютной погрешности измерений частоты выходных сигналов, Гц

±0,01

Пределы допускаемой абсолютной погрешности устанавливаемого значения частоты основной гармоники выходных сигналов, Гц

±0,003

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений [ф(1)ии], градус при U от 30 до 300 В;

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух выходных напряжений, градус

±0,05

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных напряжений, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных токов [ф(1)п], градус при I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками двух выходных токов, градус при I от 0,01 до 0,05 А при I от 0,05 до 120 А

±0,15

±0,10

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками двух выходных токов, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы [ф(1)ш], градус при U от 30 до 300 В; I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус при U от 30 до 300 В; I от 0,01 до 0,05 А при U от 30 до 300 В; I от 0,05 до 120 А

±0,15

±0,10

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности устанавливаемых значений угла фазового сдвига между основными гармониками напряжения и тока одной фазы, градус

±0,5

Диапазон измерений и диапазон устанавливаемых значений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

от минус 1 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициентов активной [Какт] и реактивной [Креакт] мощности

±0,005

Пределы допускаемой абсолютной погрешности устанавливаемых значений коэффициентов активной [Какт] и реактивной

[Креакт] мощности

±0,02

Диапазон измерений выходной активной мощности, Вт: в однофазной сети; в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Пределы допускаемой основной относительной погрешности измерений активной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,1 до 0,5

±0,50 ± (0,16 - 0,06- | Какт |) ± (0,10 - 0,05- | Какт |) ± 0,065/ | Какт |

± 0,0375/| Какт |

Пределы допускаемой основной относительной погрешности измерений активной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений относительной погрешности измерений энергии счетчиков активной энергии8), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков активной энергии, трехфазных счетчиков активной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, | Какт | =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, | Какт | от 0,1 до 0,5

±0,50 ± (0,16 - 0,06- | Какт |) ± (0,10 - 0,05- | Какт |) ± 0,065/ | Какт |

± 0,0375/| Какт |

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков активной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений реактивной мощности, вар: в однофазной сети; в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений реактивной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, I Креакт I 5)=1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, I Креакт I от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, I Креакт I от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, I Креакт I от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, I Креакт I от 0,1 до 0,5

±0,50

± (0,25 - 0,10- I Креакт I ) ± (0,16 - 0,06- I Креакт I ) ± 0,100/ I Креакт I ± 0,065/ I Креакт I

Пределы допускаемой основной относительной погрешности измерений реактивной мощности в трехфазной сети при симметричном трехфазном напряжении и однофазной нагрузке, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений относительной погрешности измерений энергии счетчиков реактивной энергии 8), %

от минус 70 до 200

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии однофазных счетчиков реактивной энергии, трехфазных счетчиков реактивной энергии при симметричных напряжении и нагрузке по испытательным выходам счетчиков, %: при U от 30 до 300 В, I от 0,001 до 0,01 А, I Креакт I =1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, I Креакт I от 0,5 до 1,0; при U от 30 до 300 В, I от 0,05 до 120 А, I Креакт I от 0,5 до 1,0; при U от 30 до 300 В, I от 0,01 до 0,05 А, I Креакт I от 0,1 до 0,5; при U от 30 до 300 В, I от 0,05 до 120 А, I Креакт I от 0,1 до 0,5

±0,50

± (0,25 - 0,10- I Креакт I ) ± (0,16 - 0,06- I Креакт I ) ± 0,100/ I Креакт I ± 0,065/ I Креакт I

Пределы допускаемой основной абсолютной погрешности измерений относительной погрешности измерений энергии трехфазных счетчиков реактивной энергии при симметричном трехфазном напряжении и однофазной нагрузке по испытательным выходам счетчиков, в долях от погрешности при симметричных напряжении и нагрузке

1,5

Диапазон измерений полной мощности, В-А в однофазной сети; в трехфазной сети

от 0,03 до 36000 от 0,09 до 108000

Пределы допускаемой основной относительной погрешности измерений полной мощности в однофазной сети, в каждой из фаз трехфазной сети, а также - в трехфазной сети при симметричных напряжении и нагрузке, %: при U от 30 до 300 В, I от 0,001 до 0,01 А; при U от 30 до 300 В, I от 0,01 до 0,05 А; при U от 30 до 300 В, I от 0,05 до 120

±0,50

±0,15

±0,10

Диапазон измерений активной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с9), Втч

при U от 30 до 300 В, I от 1 до 60 А, I Какт I =1,0, Втч: в однофазной сети;

в трехфазной сети при симметричных напряжении и нагрузке

от 0,8 до 9000 от 2,4 до 27000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии в режиме дозирования энергии, %

±0,05

Диапазон измерений реактивной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с9), Втч,

при U от 30 до 300 В, I от 1 до 60 А, | Креакт | =1,0, вар-ч: в однофазной сети;

в трехфазной сети при симметричных напряжении и нагрузке

от 0,8 до 9000 от 2,4 до 27000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии в режиме дозирования энергии, %

±0,10

Диапазон измерений активной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, Вт

от 0 до 36000

Пределы допускаемой основной приведенной10) погрешности измерений активной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, %: при U(1) от 30 до 300 В, I(1) от 0,01 до 0,05 А, ф(1) ui от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до 120 А, ф(1) UI от 0 до 360 градусов

±0,20

±0,10

Диапазон измерений реактивной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, вар

от 0 до 36000

Пределы допускаемой основной приведенной10) погрешности измерений реактивной мощности основной гармоники в однофазной сети и в каждой из фаз трехфазной сети, %: при U(1) от 30 до 300 В, I(1) от 0,01 до 0,05 А, ф(1) ui от 0 до 360 градусов;

при U(1) от 30 до 300 В, 1(1) от 0,05 до 120 А, ф(1) ui от 0 до 360 градусов

±0,20

±0,15

Пределы допускаемой основной абсолютной погрешности измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчики, с/сутки: при времени усреднения не менее 20 с; при частоте импульсного сигнала не более 1000 Гц; при количестве периодов импульсного сигнала, за время усреднения, не более 215

±0,10

Диапазон измерений коэффициента гармонических составляющих напряжения [К (h)u], % h от 2 до 40

от 0 до 20

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих напряжения [К(^и] в диапазоне от 0 до 1 %6) 11), %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих напряжения [К>)и] в диапазоне от 1 до 20 Уо6^ 11), %

±1,0

Наименование характеристики

Значение

Диапазон измерений коэффициента гармонических составляющих тока [K(h)i], % при I от 0.1 до 120 А; h от 2 до 40

от 0 до 50

Пределы допускаемой абсолютной погрешности измерений коэффициента гармонических составляющих тока [K(h)i] в диапазоне от 0 до 1 %6) 7), %

±0,01

Пределы допускаемой относительной погрешности измерений коэффициента гармонических составляющих тока [K(h)i] в диапазоне от 1 до 50 %6) 7), %

±1,0

Диапазон измерений среднеквадратических значений гармонических составляющих фазных напряжений [ Цъ)ск], В h от 2 до 40; K(h)u от 1 до 20 %

от 0,3 до 60

Пределы допускаемой относительной погрешности измерений среднеквадратических значений гармонических составляющих фазных напряжений6^ 11), %

±1,0

Диапазон измерений среднеквадратических значений гармонических составляющих тока [1(^ск], А h от 2 до 40; K(h)i от 1 до 50 %

от 0,001 до 30

Пределы допускаемой относительной погрешности измерений среднеквадратических значений гармонических составляющих тока6) 7), %

±1,0

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух напряжений [ф (h)uu], градус при U от 30 до 300 В; K(h)u от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух напряжений, градус6^ 11): при h от 2 до 20 при h от 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка двух токов [ф(h)ii], градус при I от 0,1 до 120 А; K(h)i от 1 до 50 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка двух токов, градус6^ 7): при h от 2 до 20 при h от 20 до 40

±0,3

±0,6

Диапазон измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы [фдаш], градус при I от 0,1 до 120 А; K(h)i от 1 до 50 %; K(h)u от 1 до 20 %

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между гармониками одного порядка напряжения и тока одной фазы, градус6^ 7): при h от 2 до 20 при h от 20 до 40

±0,3

±0,6

Диапазон измерений активной мощности гармоник в каждой из фаз [Р(11)ф], Вт

при h от 2 до 40; K(h)u от 1 до 20 %

от 0,0003 до 1800

Наименование характеристики

Значение

Диапазон измерений реактивной мощности гармоник в каждой из фаз [0(Ь)ф], вар h от 2 до 40; Кдаи от 1 до 20 %

от 0,0003 до 1800

Пределы допускаемой приведенной8) погрешности измерений активной и реактивной мощности гармоник в каждой из фаз6), 7), %

при I от 0,1 до 1 А; К(Ь)1 от 10 до 50 %; при I от 1,0 до 120 А; К(Ь)1 от 1 до 5 %; при I от 1,0 до 120 А; К(Ь)1 от 5 до 50 %

±3,0

±3,0

±2,0

Диапазон измерений коэффициента несимметрии напряжения по обратной последовательности [К2и], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по обратной последовательности [К2и]6) 11), %

±0,1

Диапазон измерений коэффициента несимметрии напряжения по нулевой последовательности [ К0и], %

от 0,00 до 5,00

Пределы допускаемой абсолютной погрешности измерений коэффициента несимметрии напряжения по нулевой последовательности [Kou]6), 11), %

±0,1

Диапазон измерений относительного значения установившегося отклонения напряжения [5Uy], %

от 0,00 до ±20,00

Пределы допускаемой абсолютной погрешности измерений относительного значения установившегося отклонения напряжения [5Uy]6), 11), %

±0,1

Диапазон измерений отклонения частоты [Готкл], Гц при Гном = 50 Гц; при Гном = 60 Гц

от 0,000 до ±5,000 от 0,000 до ±6,000

Пределы допускаемой абсолютной погрешности измерений отклонения частоты6), 11), Гц

±0,01

Диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц 12), полупериодов

от 1 до 8000

Пределы допускаемых абсолютных погрешностей устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения в диапазоне частоты от 45 до 66 Гц6^ 11), с

±0,006

Диапазон устанавливаемого значения глубины провала напряжения, %

при опорном напряжении от 50 до 250 В, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых провалов от 1 до 5

от 5 до 100

Пределы допускаемой абсолютной погрешности устанавливаемого значения глубины провала напряжения6^ 11), %

±1,0

Наименование характеристики

Значение

Диапазон устанавливаемого значения коэффициента временного перенапряжения, отн. ед.

при напряжении перенапряжения не более максимального значения напряжения поддиапазона, без применения блока гальванической развязки измерительного БГР, при мощности нагрузки не более 20 % от максимального значения на используемом поддиапазоне канала напряжения, при количестве последовательно формируемых временных перенапряжений от 1 до 5

от 1,05 до 1,30

Пределы допускаемой абсолютной погрешности устанавливаемого значения коэффициента временного перенапряжения6^ 11), отн. ед.

±0,01

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +21 до +25 от 30 до 80 от 84 до 106,7

Метрологические характеристики установок исполнений СУ201М-3-0,05-Х-Х-Х-Х-Х-Х соответствуют требованиям, предъявляемыми:

-    государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Ы0'1 до 2-109 Гц, утвержденной Приказом Росстандарта № 1053 от 29 мая 2018 г.;

-    государственной поверочной схемы для средств измерений переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 2106 Гц, утвержденной Приказом Росстандарта № 575 от 14 мая 2015 г.;

-    ГОСТ 8.551-2013

3 разряд при измерении силы тока в диапазоне от 0,05 до 100 А 2 разряд 1 разряд

1)    Расширенный диапазон устанавливаемого среднеквадратического значения фазного напряжения с ненормируемой погрешностью от 3 до 300 В.

2)    Характеристики установок исполнений СУ201М -3-0,05-Х-Х-Х-Х-Т0-Х.

3)    Характеристики установок исполнений СУ201М-3-0,03-Х-Х-Х-Х-ТА-Х.

4)    Расширенный диапазон устанавливаемого среднеквадратического значения силы тока с ненормируемой погрешностью от 0,0001 до 120 А.

5)    h - порядок гармоник.

6)    Характеристики установок СУ201М -3-0,05-К-Х-Х-Х-Т0-Х.

7)    Характеристики установок исполнений СУ201М-3-0,03-К-Х-Х-Х-ТА-Х, при подключении, в соответствии с эксплуатационной документацией установок, последовательных цепей поверяемых и калибруемых средств измерений к цепям тока установок без изолирующих трансформаторов тока.

8)    Расширенный диапазон измерений относительной погрешности измерений энергии счетчиков активной и реактивной энергии с ненормируемой погрешностью от минус 100 до 1000 %.

9)    С учетом допустимой продолжительности непрерывного генерирования тока силой более 20 А, приведенной в эксплуатационной документации.

10)    Нормирующее значение приведенной погрешности - полная мощность гармоники.

11)    Характеристики установок СУ201М-3-0,03-К-Х-Х-Х-ТА-Х.

12)    Расширенный диапазон устанавливаемых значений длительности провала напряжения и длительности временного перенапряжения с ненормируемой погрешностью от 1 до 50000 полупериодов выходного сигнала.

Наименование характеристики

Значение

Диапазон измерений среднеквадратического значения напряжения [U], В

от 30 до 300

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения напряжения [U], %

±0,15

Диапазон измерений среднеквадратического значения силы тока [I], А

от 0,01 до 120

Пределы допускаемой основной относительной погрешности измерений среднеквадратического значения силы тока [I], %: в диапазоне от 0,01 до 0,05 А; в диапазоне от 0,05 до 120 А

±0,30

±0,15

Диапазон измерений суммарного коэффициента гармоник

напряжения [Ки], %

при U от 30 до 300 В; h1) от 2 до 40

от 1 до 20

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник напряжения [К U]2), %

±3,0

Диапазон измерений суммарного коэффициента гармоник тока

[Ki], %

при I от 0,01 до 120 А; h от 2 до 40

от 1 до 50

Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармоник тока [К i]2), %

±3,0

Диапазон измерений угла фазового сдвига между основными гармониками выходного напряжений и тока, градус при U от 30 до 300В; I от 0,01 до 120 А

от 0 до 360

Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между основными гармониками напряжения и тока, градус

±0,15

Диапазон измерений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

от минус 1 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициентов активной [Какт] и реактивной [Креакт] мощности, при U от 30 до 300 В; I от 0,01 до 120 А

±0,015

Диапазон измерений выходной активной мощности, Вт

от 0,075 до 36000

Пределы допускаемой основной относительной погрешности

измерений выходной активной мощности, %:

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | =1,0;

при U от 30 до 300 В, I от 0,05 до 0,25 А, | Какт | =1,0;

при U от 30 до 300 В, I от 0,25 до 120 А, | Какт | от 0,5 до 1,0;

при U от 30 до 300 В, I от 1 до 120 А, | Какт | от 0,25 до 0,5

±3,0

±0,3

± (0,35-0,201 Какт |) ± 0,125/| Какт |

Диапазон преобразования измеренной активной мощности в частотный сигнал3), Вт

от 0,075 до 36000

Пределы допускаемой основной относительной погрешности преобразования измеренной активной мощности в частотный

сигнал3), %:

при U от 30 до 300 В, I от 0,01 до 0,05 А, | Какт | =1,0; при U от 30 до 300 В, I от 0,05 до 0,25 А, | Какт | =1,0; при U от 30 до 300 В, I от 0,25 до 120 А, | Какт | от 0,5 до 1,0; при U от 30 до 300 В, I от 1 до 120 А, | Какт | от 0,25 до 0,5

±3,0

±0,3

± (0,35-0,201 Какт |) ± 0,125/| Какт |

Наименование характеристики

Значение

Диапазон измерений выходной реактивной мощности, вар

от 0,075 до 36000

Пределы допускаемой основной относительной погрешности измерений выходной реактивной мощности, %: при U от 30 до 300 В, I от 0,01 до 0,05 А, I Креакт I =1,0; при U от 30 до 300 В, I от 0,05 до 0,25 А, I Креакт I =1,0; при U от 30 до 300 В, I от 0,25 до 120 А, I Креакт I от 0,5 до 1,0; при U от 30 до 300 В, I от 1 до 120 А, I Креакт I от 0,25 до 0,5

±3,0

±0,3

± (0,35-0,20| Креакт I) ± 0,125/ I Креакт I

Диапазон преобразования измеренной реактивной мощности в частотный сигнал3), вар

от 0,075 до 36000

Пределы допускаемой основной относительной погрешности преобразования измеренной реактивной мощности в частотный сигнал, %3):

при U от 30 до 300 В, I от 0,01 до 0,05 А, I Креакт I =1,0; при U от 30 до 300 В, I от 0,05 до 0,25 А, I Креакт I =1,0; при U от 30 до 300 В, I от 0,25 до 120 А, I Креакт I от 0,5 до 1,0; при U от 30 до 300 В, I от 1 до 120 А, I Креакт I от 0,25 до 0,5

±3,0

±0,3

± (0,35-0,20| Креакт I) ± 0,125/ I Креакт I

Диапазон измерений активной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с4), Втч

при U от 30 до 300 В, I от 1 до 60 А, I Какт I =1,0

от 0,8 до 9000

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии в режиме дозирования энергии, %

при U от 30 до 300 В, I от 1 до 60 А, I Какт I =1,0

±0,20

Диапазон измерений реактивной электрической энергии в режиме дозирования энергии при времени измерения от 100 до 1800 с4), вар-ч

при U от 30 до 300 В, I от 1 до 60 А, I Креакт I =1,0

от 0,8 до 9000

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии в режиме дозирования энергии, %

при U от 30 до 300 В, I от 1 до 60 А, I Креакт I =1,0

±0,25

1)    h - порядок гармоник.

2)    Характеристики источника испытательных сигналов установок СУ201М-1-0,20-К-Х-Х-Х-Х-Х.

3)    Передаточные числа частотного выхода источника испытательных сигналов однофазных установок, в зависимости от поддиапазонов тока, приведены в эксплуатационной документаци.

4)    С учетом допустимой продолжительности непрерывного генерирования тока силой более 20 А, приведенной в эксплуатационной документации.

Наименование характеристики

Значение

Диапазон частоты тока, Гц

от 45 до 66

Диапазон первичного тока [ I], А

от 0,05 до 1201) от 0,01 до 1202)

Пределы допускаемой относительной токовой погрешности встроенных пассивных изолирующих трансформаторов тока ^ 3), %:

при нагрузке до 0,002 Ом, при I от 0,05 до 0,25 А; при нагрузке до 0,002 Ом, при I от 0,25 до 120 А; при нагрузке до 0,004 Ом, при I от 0,05 до 0,25 А; при нагрузке до 0,004 Ом, при I от 0,25 до 120 А

±0,03

±0,02

±0,05

±0,03

Пределы допускаемой абсолютной угловой погрешности, ' (угловых минут) встроенных пассивных изолирующих трансформаторов тока 1):

при нагрузке до 0,002 Ом, при I от 0,05 до 0,25 А; при нагрузке до 0,002 Ом, при I от 0,25 до 120 А; при нагрузке до 0,004 Ом, при I от 0,05 до 0,25 А; при нагрузке до 0,004 Ом, при I от 0,25 до 120 А

±4,0

±2,3

±6,0

±4,0

Пределы допускаемой относительной токовой погрешности встроенных активных изолирующих трансформаторов тока 2) 3), %:

при I от 0,01 до 0,05 А; при I от 0,05 до 0,20 А; при I от 0,20 до 120 А

±0,030

±0,015

±0,010

Пределы допускаемой абсолютной угловой погрешности встроенных активных изолирующих трансформаторов тока 2) 3), ' (угловых минут): при I от 0,01 до 0,05 А; при I от 0,05 до 0,20 А; при I от 0,20 до 120 А

±1,8

±0,9

±0,6

1)    Характеристики установок исполнений СУ201М-Х-Х-Х-Х-Х-Х-ТП

2)    Характеристики установок исполнений СУ201М-Х-Х-Х-Х-Х-Х-Т

3)    Значения верхних пределов сопротивления вторичной нагрузки вс ющих трансформаторов тока приведены в таблице 11

П-Х.

А-Х.

троенных изолиру-

Наименование дополнительной погрешности

Значение

дополни

тельной

погреш

ности

Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С, в долях от пределов допускаемой основной погрешности:

Наименование дополнительной погрешности

Значение

дополни

тельной

погреш

ности

Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

- измерений среднеквадратического значения фазного напряжения U, фазного напряжения основной гармоники U(1) ^ 2), междуфазного напряжения имф1);

U и U(1) от 30 до 300В, имф от 50 до 500В

- измерений среднеквадратического значения силы тока I, силы тока основной гармоники 1(1)^ 2);

I и 1(1) от 0,01 до 120 А

- измерений активной, реактивной и полной мощностей, измерений активной и реактивной энергии1) , 2), измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков;

1,0

U от 30 до 300В,

I от 0,01 до 120 А,

1Какт 13) от 0,1 до 1,0 или |Креакт13) от 0,1 до 1,0

- измерений активной и реактивной мощностей основной гармоники1) , 2);

U от 30 до 300В, I от 0,01 А до Imax

- измерений временных интервалов в режиме определения погрешности хода часов, встроенных в счетчиков.

Время усреднения не менее 20 с. Частота не более 1000 Гц. Количество периодов импульсного сигнала, за время усреднения, не должно превышать 215

Пределы допускаемой дополнительной погрешности от искажения формы кривой тока при изменении суммарного коэффициента гармоник от 20 до 50 % на каждые 10 %, в долях от пределов допускаемой основной погрешности:

- измерений среднеквадратического значения силы тока I, силы тока основной гармоники 1(1)^ 2);

I и 1(1) от 0,01 до 120 А

- измерений активной, реактивной и полной мощностей, измерений активной и реактивной энергии1) , 2), измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков.

1,0

U от 30 до 300В,

I от 0,01 до 120 А,

1Какт1 от 0,1 до 1,0 или 1Креакт1 от 0,1 до 1,0

Пределы допускаемой дополнительной погрешности от несимметрии напряжений и нагрузки в трехфазной цепи при прерывании одной или двух фаз трехфазной цепи, в долях от пределов допускаемой основной погрешности:

- измерений активной, реактивной и полной мощностей, измерений активной и реактивной энергии1), измерений относительной погрешности измерений энергии счетчиков в режиме определения погрешностей счетчиков.

2,0

U от 30 до 300В,

I от 1,0 А до 60 А,

1Какт 1 1,0 или 1Креакт1 =1,0

1)    Характеристики эталонного счетчика установок трехфазного исполнения

2)    Характеристики измерительного блока, выполняющего функции эталонного счетчика установок однофазного исполнения

3)    Какт - коэффициент активной мощности, Креакт - коэффициент реактивной мощности.

Наименование характеристики, единица измерений

Значение

Габаритные размеры составных частей установок, мм, не более:

- источник испытательных сигналов;

600x800x1250^

600х800х17002)

- стенд.

1600х800х19501)

1600х650х17002)

Масса составных частей установок, кг, не более:

- источник испытательных сигналов;

1301)

2402)

- стенд.

1901)

2302)

Номинальное значение напряжения сети питания, В

2301)

3х230/4002)

Номинальная частота тока сети питания, Гц

50 или 60

Мощность, потребляемая от сети питания, ВА, не более

35001)

3х35002)

Величины, погрешности измерений которых поверяемыми и калибруемыми средствами измерений должны автоматически определяться в ручном, полуавтоматическом и автоматическом режимах работы установок по результатам, получаемым от испытуемых средств измерений по цифровому интерфейсу

Соответствуют таблице 12

Возможность групповой поверки и калибровки:

-    однофазных счетчиков с гальванически соединенными последовательными и параллельными цепями;

-    трехфазных счетчиков с гальванически соединенными последовательными и параллельными цепями.

Возможно в зависимости от исполнения и состава установок

Возможность автоматической калибровки счетчиков со стандартными цифровыми интерфейсами

Возможно для величин, приведенных в таблице 12, а также - для встроенных в калибруемые счетчики часов

Количество импульсных входов на каждом поверочном месте для подключения электронных испытательных выходов счетчиков, шт.

1 или 2 в зависимости от исполнения установок

Нестабильность установленных значений при времени усреднения 10 с, %/мин., не более

-    среднеквадратического значения напряжения;

-    среднеквадратического значения силы тока;

-    мощности

±0,02

±0,05

±0,05

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20000

1)    Характеристики однофазных установок.

2)    Характеристики трехфазных установок.

Наименование характеристики, единица измерений

Значение

Номинальные значения поддиапазонов канала напряжения [Цып], В

30; 57,7; 127; 220

Пределы изменения выходного фазного напряжения на поддиапазонах, % от Цып: при Цып 30 В; при Цып 57,7; 127 В; при Цып 220 В

от 10 до 120 от 50 до 120 от 50 до 136

Максимальное значение выходной мощности канала напряжения [Бвых и ном] при напряжении не менее номинального значения поддиапазона, В - А: при Цып 30 В; при Цып 57,7 В; при Цып 127 В; при Цып 220 В

150

300

300

600

Допустимый характер нагрузки канала напряжения при последовательном соединении активной и реактивной составляющих эквивалентного сопротивления нагрузки, коэффициент мощности

от 0,2 (емк.) до 1,0 от 0,2 (инд.) до 1,0

Суммарный коэффициент гармоник выходного синусоидального напряжения при напряжении не менее 30 В, %, не более

1

Порядок [h] задаваемых высших гармоник сигнала напряжения

от 2 до 21

Диапазон задаваемых коэффициентов высших гармоник сигнала напряжения [Кш] при основной гармонике не менее 30 В, при выходной мощности не более 50 % от максимального значения, %:

при h от 2 до 5; при h от 6 до 21

от 1 до 20 от 1 до 5

Диапазон изменения углов сдвига фазы основных и высших гармоник выходных сигналов фазных напряжений, градусов

от 0 до 360

Наименование характеристики, единица измерений

Значение

Номинальные значения поддиапазонов канала тока [1нп], А

0,001; 0,01; 0,1; 1; 10; 30; 60; 120

Пределы изменения выходного тока [I] на поддиапазонах, % от 1нп: при 1нп 0,001; 0,01; 0,1; 1; 10 А;

от 10 до 100

при 1нп 30 А;

от 34 до 100

при 1ып 60; 120 А

от 50 до 100

Максимальное значение выходной мощности канала тока [ Бвых i max] при номинальном значении силы тока поддиапазона, ВА: при 1ып 0,001 А;

0,01

при 1нп 0,01 А;

0,1

при 1нп 0,1 А;

1

при 1нп 1 А;

20

при 1нп 10 А;

200

при 1ып 30; 60; 120 А

1000

Верхний предел сопротивления вторичной нагрузки пассивных изолирующих трансформаторов тока поверочных мест стендов при I от 0,05 до 120 А включ., Ом1)

0,002 или 0,004

Наименование характеристики, единица измерений

Значение

Верхний предел сопротивления вторичной нагрузки активных изолирующих трансформаторов тока поверочных мест стендов, Ом2):

-    при I от 0,01 до 2 А включ.

-    при I от 2 до 10 А включ.

-    при I от 10 до 100 А включ.

-    при I от 100 до 120 А включ.

0,028

0,014

0,007

0,005

Суммарный коэффициент гармоник выходного синусоидального тока при выходном токе не менее 0,01 А, %, не более

2

Порядок [h] задаваемых высших гармонических составляющих тока

от 2 до 21

Диапазон задаваемых коэффициентов высших гармонических составляющих тока [Кы] при основной гармонике не менее 0,1 А, при выходной мощности не более 50 % от максимального значения, %: при 1нп=60 А и менее, при h от 2 до 5; при 1нп=120 А, при h от 2 до 5; при h от 6 до 21

от 1 до 40 от 1 до 20 от 1 до 10

Диапазон изменения углов фазового сдвига основных и высших гармоник выходных сигналов тока, градус

360

1)    Характеристики установок исполнений СУ201М-Х-Х-Х-Х-Х-Х-ТП-Х.

2)    Характеристики установок исполнений СУ201М-Х-Х-Х-Х-Х-Х-ТА-Х.

Наименование

Обозначение

Количество

Установка для поверки счетчиков электрической энергии СУ201М

Одно из исполнений

1 шт.

Руководство по эксплуатации

САНТ.411722.004 РЭ

1 экз.

Формуляр

САНТ.411722.004 ФО

1 экз.

Методика поверки

САНТ.411722.003 Д1

1 экз.

Комплект запасных частей и принадлежностей

Одно из исполнений согласно формуляра САНТ.411722.004 ФО

1 комплект

Наименование

Обозначение

Количество

Установка для поверки счетчиков электрической энергии СУ201М

Одно из исполнений

1 шт.

Руководство по эксплуатации

САНТ.411722.003 РЭ

1 экз.

Формуляр

САНТ.411722.003 ФО

1 экз.

Методика поверки

САНТ.411722.003 Д1

1 экз.

Комплект запасных частей и принадлежностей

Одно из исполнений согласно формуляра САНТ.411722.003 ФО

1 комплект
