Счетчики-расходомеры массовые Micro Motion модели "CMF400" с измерительным преобразователем 2700, 80081-20

Назначение

Счетчики-расходомеры массовые Micro Motion модели «CMF400» с измерительным преобразователем 2700 (далее - счетчики-расходомеры) предназначены для измерений массового расхода, массы нефти.

Описание

Принцип действия счетчиков -расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональные массовому расходу.

Счетчики-расходомеры не имеют вращающихся частей и результаты измерений не зависят от плотности, вязкости, наличия твердых частиц и режимов течения измеряемой среды. Отклонение температуры среды от температуры калибровки может быть скомпенсировано установкой нуля, а давления среды внесением поправки пропорционально отклонению величины давления от давления калибровки.

Конструктивно счетчики-расходомеры состоят из датчика массового расхода и преобразователя, который может быть встроенным и выносным на расстояние 300 м. Преобразователь обеспечивает обработку цифровых сигналов, поступающих с процессора датчика и регистрацию.

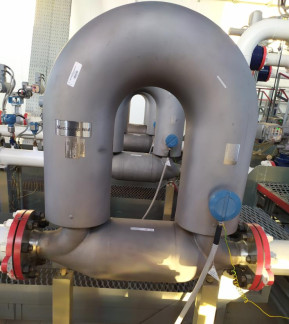

Общий вид счетчиков-расходомеров и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.

Программное обеспечение

В базовых процессорах измерительного преобразователя счетчиков-расходомеров применяется встроенное программное обеспечение (далее - ПО).

ПО базового процессора реализует алгоритмы вычисления параметров потока, и отвечает за хранение конфигурационных параметров первичного измерительного преобразователя и значений сумматоров расхода. Замена ПО базового процессора может быть произведена только специалистами изготовителя. Любое изменение, вносимое изготовителем в ПО, влечет за собой изменение номера версии выпускаемого ПО.

ПО измерительного преобразователя получает информацию о параметрах потока от базового процессора по цифровому протоколу и может отображать ее на экране жидкокристаллического дисплея (ЖКД) или передавать удаленным устройствам по различным каналам связи. ПО измерительного преобразователя реализует все сервисные функции, связанные с настройкой дополнительных функций счетчика-расходомера.

Настройка и конфигурирование счетчиков-расходомеров осуществляется через меню ЖКД измерительного преобразователя либо с помощью сервисного программного обеспечения «ProLink».

С целью исключения возможности внесения изменений в ПО и конфигурационные параметры счётчиков -расходомеров через интерфейсы связи реализована защита от изменений конфигурации, устанавливаемая программно, с помощью меню ЖКД или сервисного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы паспортов счетчиков -расходомеров типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу НА.ГНМЦ.0439-20 МП «ГСИ. Счетчики-расходомеры массовые Micro Motion модели «CMF400» с измерительным преобразователем 2700. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 7 февраля 2020 г. Основные средства поверки:

- вторичный эталон или рабочий эталон 1 -го или 2-го разряда с пределами погрешности не более 0,1 % в соответствии с ГПС (части 1, 2), утвержденной приказом Росстандарта от 7 февраля 2018 г. № 256 в диапазоне расходов, соответствующему диапазону счетчиков -расходомеров;

Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке счетчика-расходомера.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы, устанавливающие требования к счетчику-расходомеру массовому Micro Motion модели «CMF400» с измерительным преобразователем 2700

Приказ Минэнерго России от 15 марта 2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений».

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
