| Номер в госреестре | 80082-20 |
| Наименование СИ | Резервуары горизонтальные стальные |
| Обозначение типа СИ | РГС-5 |
| Изготовитель | Общество с ограниченной ответственностью "Глобал-Нефтемаш" (ООО "Глобал-Нефтемаш"), г. Пенза |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные РГС-5 предназначены для измерения объема в зависимости от уровня наполнения, а также приема, хранения и отпуска нефти и нефтепр оду ктов.
Конструктивно резервуары представляют собой подземные горизонтальные стальные сосуды с усечено-коническими днищами и двумя люками.
Резервуары оснащены необходимыми техническими устройствами: приемораздаточными патрубками с запорной арматурой, средствами измерения уровня топлива.
Резервуары горизонтальные стальные расположены на площадке ООО «ЮКОЛА-нефть» Самарская область, Хворостянский район, ЦПСН «Прогресс». (РГС -5 зав. №№
713, 714).

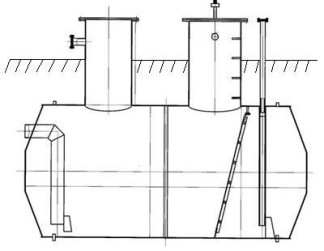

Общий вид резервуаров представлен на рисунке 1.
в
о -
\
Я
О
Пломбирование резервуаров горизонтальных стальных РГС -5, не предусмотрено.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| РГС-5 | |
| Номинальная вместимость, м3 | 5 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ± 0,25 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от минус 40 до плюс 40 от 84 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары горизонтальные стальные | РГС-5 зав. №№ 713, 714 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ±0,15 %;
- эталонный уровнемер, пределы абсолютной погрешности ± 1 мм;
- рулетка измерительная металлическая 2 -го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГСИ «Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных стальных резервуарах на объектах ООО «ЮКОЛА-нефть». Регистрационный № ФР. 1.29.2019.35468.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным РГС-5
Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
