| Номер в госреестре | 80085-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГСП-25.1Д, РГСП-15.2Д |
| Изготовитель | Закрытое акционерное общество "АлтайСпецИзделия" (ЗАО "АлтайСпецИзделия"), г. Барнаул |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГСП-25.1Д, РГСП-15.2Д (далее
- резервуары) предназначены для измерения объема при приеме, хранении и отпуске светлых нефтепродуктов, бензина, дизельного топлива.
Резервуар РГСП-25.1Д заводской номер 18096 представляет собой сварной горизонтальный цилиндрический сосуд подземного расположения с коническими днищами, двустенный. Резервуар оснащен технологическим колодцем и двумя пьедесталами для топливораздаточных колонок.
Резервуары РГСП-15.2Д представляют собой сварной горизонтальный цилиндрический сосуд с коническими днищами, двустенный. Резервуары РГСП-15.2Д заводские номера 18095-1р и 18095-2р объединены в блоке хранения топлива. Блок хранения топлива оснащен технологическим колодцем и двумя пьедесталами для топливораздаточных колонок.
Принцип действия резервуаров основан на измерении объема нефтепродукта в зависимости от уровня его наполнения.
Резервуары РГСП-25.1Д, РГСП-15.2Д расположены на территории ООО «Газпром трансгаз Самара», Северное ЛПУМГ, Оренбургская обл., Северный район, автодорога М5 «Москва-Челябинск», 1215 км в северо-западном направлении 300 м.

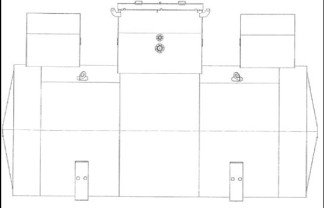

Эскиз резервуара стального горизонтального цилиндрического РГСП-25.1Д представлен на рисунке 1. Эскиз резервуаров стальных горизонтальных цилиндрических РГСП-15.2Д представлен на рисунке 2.
Рисунок 2 - Общий вид резервуаров РГСП -15.2Д Пломбирование резервуаров не предусмотрено.
отсутствует
Основные метрологические и технические характеристики резервуаров приведены в таблицах 1 и 2 соответственно.
Таблица 1 - Основные метрологические характеристики резервуаров
| Наименование характеристики | Значение | |
| РГСП-25.1Д | РГСП-15.2Д | |
| Номинальная вместимость, м3 | 25 | 15 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | ±0,25 |
Таблица 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение | |
| РГСП-25.1Д | РГСП-15.2Д | |
| Температура окружающего воздуха при эксплуатации, °С | от -42 до +42 | от -42 до +42 |
| Средний срок службы, лет, не менее | 20 | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплект поставки резервуаров приведен в таблице 3.
Таблица 3 - Комплект поставки резервуаров
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГСП-25.1Д зав. № 18096, РГСП-15.2Д зав. №№ 18095-1р, 18095-2р | 3 |
| Паспорт | - | 3 |
| Градуировочная таблица | - | 3 |
осуществляется в соответствии с документом ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Основные средства поверки:
комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых резервуаров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГСП-25.1Д, РГСП-15.2Д
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
