| Номер в госреестре | 80087-20 |
| Наименование СИ | Установка трубопоршневая поверочная двунаправленная |
| Обозначение типа СИ | Daniel DN 16" |
| Изготовитель | Daniel Mesurement & Control Inc., США |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка трубопоршневая поверочная двунаправленная «Daniel» DN 16'' (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единицы объема и объемного расхода протекающей жидкости при градуировке, поверке и контроле метрологических характеристик преобразователей расхода (счетчиков жидкости) с электрическим импульсным выходным сигналом (далее по тексту - ПР), входящих в состав системы измерений количества и показателей качества нефти №215 ПСП «Альметьевск» ПАО «Татнефть» (далее - СИКН), при их эксплуатации и после ремонта.
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
При работе ТПУ и поверяемый, градуируемый или контролируемый ПР соединяют последовательно. Через технологическую схему с ТПУ и ПР устанавливают необходимое значение расхода жидкости. Вытесненный объем жидкости протекает через поверяемый ПР, сигнал с которого подается на вход вторичной электронной аппаратуры, входящей в состав СИКН. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов ПР пропорционально объему жидкости, прошедшему через поверяемый ПР и который равен вместимости калиброванного участка ТПУ.
ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный двумя парами сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи измерительные к датчикам температуры 3144Р (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту -регистрационный №) 14683-00) или термометры с пределами допускаемой абсолютной погрешности при измерениях температуры ±0,2 °С. Для измерений давления применяются преобразователи давления измерительные 3051 (регистрационный № 14061-99) или манометры с пределами допускаемой приведенной погрешности при измерениях давления ±0,6 %.
ТПУ является двунаправленной и имеет стационарное исполнение.

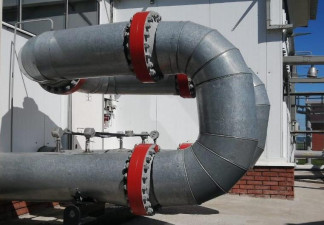

Общий вид ТПУ приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % | ± 0,10 |
| Рабочий диапазон расхода, м3/ч | от 64 до 640 |
| Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении равном нулю, м3 - сигнализаторы 1 -3-1 - сигнализаторы 2 -4-2 | 2,27340 2,27290 |
| Наименование характеристики | Значение |
| Диаметр калиброванного участка, мм | 387,35 |
| Толщина стенок калиброванного участка, мм | 9,525 |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: | |
| - температура, °С | от +5 до +30 |
| - давление, МПа | от 0,22 до 1,8 |
| - вязкость, мм2/с | от 5 до 40 |
| - содержание свободного газа | не допускается |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230 ± 23/400 ± 40 |
| - частота переменного тока, Гц | 50 ± 0,4 |
| Потребляемая мощность, кВА, не более | 3,0 |
| Габаритные размеры, мм, не более | |
| - длина | 4900 |
| - ширина | 1930 |
| - высота | 1420 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +50 |
| - атмосферное давление, кПа | от 96 до 104 |
| - относительная влажность, %, не более | 80 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка трубопоршневая поверочная двунаправленная | «Daniel» DN 16'', зав. № MDP-576 | 1 шт. |
| Формуляр | - | 1 экз. |
| Руководство по эксплутации | - | 1 экз. |
осуществляется по документу МИ 2974-2006 «ГСИ. Установки поверочные трубопоршневые 2го разряда. Методика поверки трубопоршневой установкой 1 -го разряда с компаратором» (с изменениями №№ 1, 2, 3).
Основные средства поверки:
- рабочий эталон 1 -го разряда в соответствии с частью 2 Г осударственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности
± 0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой ТПУ с требуемой точностью.
Знак поверки ТПУ наносится на свидетельство о поверке, а также на пломбы, установленные в соответствии с рисунком 2.
Нормативные документы, устанавливающие требования к установке трубопоршневой поверочной двунаправленной «Daniel» DN 16''
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
