Счетчик жидкости лопастной SF-60-DI, 80094-20

Счетчик жидкости лопастной SF-60-DI (далее - счетчик) предназначен для измерения объема авиатоплива, протекающего по трубопроводу.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	80094-20
Наименование СИ	Счетчик жидкости лопастной
Обозначение типа СИ	SF-60-DI
Изготовитель	"Smith Meter GmbH and F.A. Sening GmbH", Германия
Год регистрации	2020
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание средства измерения

Принцип работы счетчика основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.

Счетчик жидкости лопастной SF-60-DI состоит из первичного преобразователя расхода, счетного устройства. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращение ротора передается через редуктор на счетное устройство.

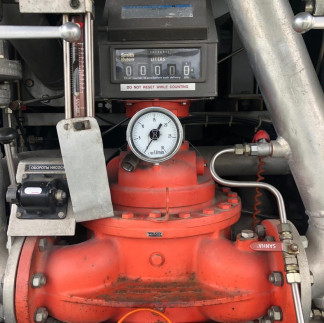

Общий вид счетчика представлен на рисунке 1.

Места пломбирования счетчиков и нанесения знака поверки показаны на рисунке 2а и

2 В 5 5 в О I а

Описание

deters LITERS .

О О О

P^set counter to zero before each delivery

DO NOT RESET WHILE COUNTING

Рисунок 2б - Место пломбирования и нанесения знака поверки счетчика жидкости

лопастного SF-60-DI

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значения
Диапазон измерений объемного расхода жидкости, м3/ч	от 15 до 135
Пределы допускаемой относительной погрешности измерений объема жидкости, %	±0,15

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значения
Диаметр условного прохода, мм	100
Максимальное давление измеряемой среды, МПа	1,6
Диапазон вязкости жидкости, мм2/с	от 0,5 до 1000
Диапазон температуры измеряемой среды, °С	от - 29 до + 70
Габаритные размеры, мм, не более: высота	782
ширина	500
длина	500
Масса, кг, не более	109
Средний срок службы, лет	15
Средняя наработка на отказ, ч	30000
Условия эксплуатации: - температура окружающей среды, °С	от - 40 до + 65
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84-106,7

Знак утверждения типа

наносится на переднюю панель корпуса методом штамповки на этикетку в виде наклейки и на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средств измерений

Наименование	Обозначение	Количество
Счетчик жидкости лопастной (заводской номер № 18 СМ-110652)	SF-60-DI	1 шт.
Паспорт	-	1 экз.
«Счетчик жидкости лопастной SF-60-DI. Методика поверки»	18-18/036 МП	1 экз.

Поверка

осуществляется по документу 18-18/036 МП «ГСИ. Счетчик жидкости лопастной SF-60-DI. Методика поверки», утвержденному ФБУ «Красноярский ЦСМ» 27.05.2020 г.

Основные средства поверки:

рабочий эталон 2 -го разряда (установки поверочные средств измерений объема и массы УПМ-2000) по «Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости», п.5.2.4, утвержденной приказом Росстандарта от 07.02.2018 г. № 256, регистрационный № в ФИФ 45711-10.

Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью Знак поверки наносится:

- в виде оттиска на пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия на счетном устройстве;

- в виде оттиска на пломбу, закрывающую винт крепления калибровочного и измерительного механизмов.

Места пломбирования и нанесения знака поверки показаны на рисунке 2а и 2б.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к счетчику жидкости лопастному SF-60-DI

Приказ Ростандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
