| Номер в госреестре | 80097-20 |
| Наименование СИ | Анализаторы спектра оптического |
| Обозначение типа СИ | Bristol 771B-NIR-FC/APC |
| Изготовитель | Bristol Instruments, Inc., США |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра оптического Bristol 771B-NIR-FC/APC (далее - анализаторы) предназначены для измерений длины волны и уровня средней мощности оптического излучения, а также проведения анализа оптического спектра в волоконно-оптических системах передачи информации, в том числе со спектральным уплотнением каналов (WDM-системах).
Принцип действия анализаторов основан на вычислении спектра оптического сигнала, регистрируемого на выходе интерферометра Майкельсона, при помощи быстрого преобразования Фурье. Результатом быстрого преобразования Фурье является спектр исходного оптического сигнала, выраженный в виде зависимости мощности сигнала от длины волны.
Анализаторы представляют собой оптический прибор в прямоугольном корпусе настольно-переносного типа.
Управление работой анализатора, отображение и хранение информации по измеряемым параметрам, осуществляется с помощью персонального компьютера (ПК), связь с которым осуществляется через соединительный кабель, входящий в комплект поставки.

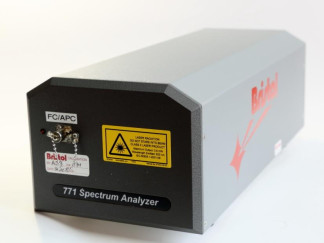

Общий вид анализаторов, схема пломбировки от несанкционированного доступа, обозначения места нанесения маркировки и знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Программное обеспечение (далее - ПО), входящее в состав анализаторов, служит для выполнения функций определения параметров оптического сигнала, сохранения и отображения на экране ПК информации в удобном для оператора виде.
Метрологически значимая часть ПО системы представляет программный продукт «NuView». Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Метрологически значимая часть ПО располагается в аппаратной части анализаторов. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщении о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений, функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части анализаторов исключен конструктивно. Замена версии ПО с целью расширения сервисных возможностей анализаторов может производиться только в аккредитованных сервис-центрах изготовителя.
ПО защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NuView |
| Номер версии (идентификационный номер) ПО | 2.9.1 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Диапазон измерений длины волны, нм | от 600 до 1700 |
| Пределы допускаемой абсолютной погрешности измерений длины волны, нм | ± 0,001 |
| Диапазон измерений уровня средней мощности (на длине волны 1550 нм), дБм | от - 20 до + 8 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ | ± 0,5 |
Таблица 3 - Основные технические характеристики анализаторов
| Наименование характеристики | Значение |
| Диапазон отображаемых значений длины волны, нм | от 520 до 1700 |
| Т ип оптического разъема | АРС |
| Тип подключаемого оптического волокна | оптические волокна стандарта G.652 и совместимые с ним |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90 до 264 от 47 до 63 |
| Габаритные размеры (ширинах высотахглубина), мм, не более | 142x165x381 |
| Масса, кг, не более | 6,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от + 15 до + 25 80 |
наносится на титульный лист Руководства по эксплуатации анализаторов печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор спектра оптического Bristol 771B-NIR-FC/APC | - | 1 шт. |
| Сетевой шнур | - | 1 шт. |
| Кабель USB 2.0 | - | 1 шт. |
| USB флеш-носитель с программным обеспечением и Руководством по эксплуатации | - | 1 шт. |
| Методика поверки | МП 028.Ф3-20 | 1 экз. |
осуществляется по документу МП 028.Ф3 -20 «ГСИ. Анализаторы спектра оптического Bristol 771B-NIR-FC/APC. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «14» июля 2020.
Основные средства поверки:
Государственный первичный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации по «Государственной поверочной схеме для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862
Рабочий эталон единиц средней мощности и ослабления оптического излучения в волоконно-оптических системах передачи в диапазоне значений от 10-10 до 1 Вт на длинах волн от 500 до 1700 нм (РЭСМ) по «Государственной поверочной схеме для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на боковую панель анализатора в соответствии с рисунком 1.
приведены в эксплуатационном документе.
