| Номер в госреестре | 80110-20 |
| Наименование СИ | Корректоры |
| Обозначение типа СИ | СПГ740 |
| Изготовитель | Акционерное общество "Научно-производственная фирма "Логика" (АО НПФ ЛОГИКА), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 18.12.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Корректоры предназначены для измерения электрических сигналов, соответствующих параметрам потока природного газа с компонентным составом по ГОСТ 30319.1 -2015, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям.
Корректоры представляют собой измерительно-вычислительные устройства. Принцип работы корректоров состоит в измерении входных электрических сигналов, поступающих от датчиков расхода, температуры, давления и других параметров газа, транспортируемого по трубопроводу, с последующим расчетом значений расхода и объема газа, приведенных к стандартным условиям (Тс=20 °С, Рс=0,101325 МПа).
Корректоры используются в составе узлов учета природного газа, содержащих до двух трубопроводов, на которых в качестве датчиков параметров газа могут быть установлены два датчика с выходным сигналом силы тока, два датчика с выходным импульсным выходным сигналом, и два датчика с сигналом сопротивления, образуя конфигурацию входов 2I+2F+2R.
Конструктивно корректоры выполнены в пластмассовом корпусе. На лицевой панели корректора расположены клавиатура, дисплей и USB-порт. В монтажном отсеке корпуса размещены разъемы для внешних подключений. Доступ к элементам, расположенным внутри корпуса, в том числе несущим программное обеспечение, ограничен пломбированием. Общий вид корректора СПГ740 и схема пломбирования (вид со стороны монтажного отсека) приведены на рисунке 1

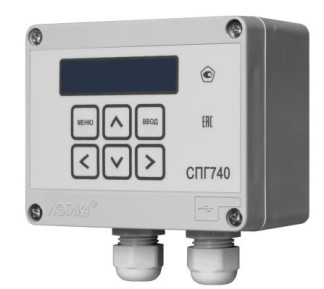

Рисунок 1 - Общий вид и схема пломбирования корректоров СПГ740
Программное обеспечение (ПО) корректоров встроенное, неперезагружаемое при эксплуатации, имеющее метрологически значимую часть. ПО реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1.0.х.х.хх |
| Цифровой идентификатор | 1B01 |
Таблица 2 - Метрологические и технические характеристики корректоров СПГ740
| Диапазон измерений сигналов тока, соответствующий давлению и разности давлений, мА | от 4 до 20 |
| Диапазон измерений сигналов сопротивления, соответствующих температуре, Ом | от 82 до 135 |
| Диапазон измерений частоты импульсных сигналов, соответствующих расходу, Гц | от 10-4 до 100 |
| Диапазон показаний давления1, МПа | от 0 до 12 |
| Диапазон показаний разности давлений, кПа | от 0 до 1000 |
| Диапазон показаний температуры, °С | от -50 до +100 |
| Диапазон показаний расхода, м3/ч | от 0 до 99999999 |
| Диапазон показаний объема, м3 | от 0 до 99999999 |
| Диапазон показаний времени, ч | от 0 до 99999999 |
| Пределы допускаемой, приведенной к верхнему пределу, погрешности измерения сигналов силы тока, соответствующих давлению и разности давлений, % | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерения сигналов сопротивления, соответствующих температуре, оС: | ±0,1 |
| Пределы допускаемой относительной погрешности измерения частоты импульсных сигналов, соответствующих расходу, % | ±0,01 |
| Пределы допускаемой относительной погрешности часов, % | ±0,01 |
| Пределы допускаемой относительной погрешности вычислений параметров, % | ±0,02 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 115 118 57 |
| Масса, кг, не более | 0,33 |
| Электропитание: - автономное, В - внешнее, В - потребляемый ток от внешнего источника, мА | 3,6 12 не более 50 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при 35 °С и более низких температурах, % - атмосферное давление, кПа | от -10 до +50 95 от 84 до 106,7 |
| Средняя наработка на отказ, ч | 85000 |
| Средний срок службы, лет | 15 |
1 Давление может быть выражено в единицах: "МПа", "кгс/см2" и "бар"
наносится на лицевую панель корректора методом трафаретной печати и на первую страницу эксплуатационных документов типографским способом.
Таблица 3 - Комплектность_
| Корректор СПГ740 | 1 шт. |
| Руководство по эксплуатации РАЖГ.421412.036 РЭ | 1 экз. |
| Методика поверки МП 208-021-2020 | 1 экз. |
| Паспорт РАЖГ.421412.036 ПС | 1 экз. |
| Клемма DG333K-3.5-04P | 4 шт. |
| Клемма DG333K-3.5-06P | 1 шт. |
| Клемма DG333K-5.0-02P | 1 шт. |
| Кабель USB | 1 шт. |
| Заглушка кабельного ввода | 2 шт. |
осуществляется по документу МП 208-021-2020 "ГСИ. Корректоры СПГ740. Методика поверки ", утвержденному ФГУП "ВНИИМС" 15 июня 2020 г.
Основные средства поверки: стенд СКС6 рег. № 17567-09 (абсолютная погрешность формирования сигналов тока ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования сигналов частоты ±0,003 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с заданной точностью.
Знак поверки наносится на паспорт и (или) на свидетельство о поверке корректора.
приведены в эксплуатационном документе
СПГ740
ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие
положения.
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление
физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода.
ГОСТ Р 8.740-2011 Расход и количество газа. Методика измерений с помощью
турбинных, ротационных и вихревых расходомеров и счетчиков.
РАЖГ.421412.036 ТУ Корректоры СПГ740. Технические условия.
