| Номер в госреестре | 80122-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-25, РГС-16 |
| Изготовитель | Общество с ограниченной ответственностью "Юрмашевский завод металлоконструкций" (ООО "ЮЗМК"), Республика Башкортостан, г. Уфа |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-16 (далее - резервуары) предназначены для измерения объема и хранения нефти и нефтепродуктов при проведении учета количества энергетических ресурсов.
Резервуары стальные горизонтальные цилиндрические с номинальной вместимостью 25 м3 (РГС-25) и 16 м3 (РГС-16).
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня их наполнения в соответствии с градуировочнми таблицами.
Резервуары представляет собой сварную стальную конструкцию, состоящую из цилиндрической стенки с двумя коническими днищами
Вариант установки резервуаров - подземный.
Материал основных частей - листовой прокат по ГОСТ 19281 «Прокат повышенной прочности. Общие технические условия» из стали марки СтЗсп, по ГОСТ 380 «Сталь углеродистая обыкновенного качества. Марки. (с Изменением № 1)», сталь 45 по ГОСТ 1050 «Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия»
Место расположения резервуаров Общество с ограниченной ответственностью «Иль-ский НПЗ», (ООО «КНГК - ИНПЗ»), 353232, Россия, Краснодарский край, район Северский, пгт. Ильский, территория 55 км автодороги Краснодар - Новороссийск.

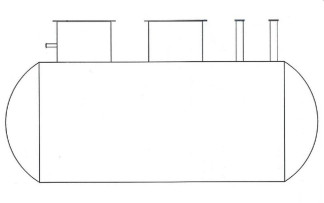

Эскиз резервуаров стальных горизонтальных цилиндрических РГС -25 и РГС-16 представлен на рисунке 1.
РГС-16 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-16
| Наименование характеристики | Значение характеристики | |
| РГС-25 зав. № 4024/15 | РГС-16 зав. № 4025/15 | |
| Номинальная вместимость резервуара, м3 | 25 | 16 |
| Пределы допускаемой относительной погрешности определения вместимости, % (объёмный метод) | ±0,25 | ±0,25 |
Таблица 2 - Основные технические характеристики резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-16
| Наименование характеристики | Значение характеристики | |
| РГС-25 зав. № 4024/15 | РГС-16 зав. № 4025/15 | |
| Внутренний диаметр резервуара, мм | 2400 | 2000 |
| Длинна резервуара, мм | 5830 | 5300 |
| Высота резервуара, мм | 3316 | 3316 |
| Ширина резервуара, мм | 2570 | 2170 |
| Средний срок службы (не менее), лет | 30 | 30 |
| Температура рабочей среды, оС | от +5 до +40 | от +5 до +40 |
наносится на титульный лист паспорта типографским способом. Комплектность средств измерения
Таблица 3 - Комплектность резервуара стального горизонтального цилиндрического РГС -25
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический заводской № 4024/15 | РГС-25 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический РГС-25 заводской № 4024/15 Паспорт | - | 1 шт. |
| Акт № 1 испытания резервуара стального горизонтального цилиндрического РГС-25 заводской № 4024/15 на прочность | - | 1 шт. |
Таблица 4 - Комплектность резервуара стального горизонтального цилиндрического РГС-16
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический заводской № 4025/15 | РГС-16 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический РГС-16 заводской № 4025/15 Паспорт | - | 1 шт. |
| Акт № 2 испытания резервуара стального горизонтального цилиндрического РГС-16 заводской № 4025/15 на прочность | - | 1 шт. |
осуществляется по документу ГОСТ 8.346-2000 ГСИ. «Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «Зонд», рег. № 17906-98, производительность 100, 150, 200, 250 л/мин., пределы допускаемой относительной погрешности измерения объема выдаваемой жидкости 0,15%;
- плотномер ПЛОТ -3Б-1Р-20А-20, рег. № 20270-12;
- рулетка измерительная металлическая Р10Н2Г, 2-го класса точности, рег. № 29631-05.
- термометр стеклянный лабораторный ТЛ -4М рег. № 28208-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на резервуар в местах подписи поверителя.
отсутствуют
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-25, РГС-16
Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. «Резервуары стальные горизонтальные цилиндрические. Методика поверки».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 15.11.2024 |
