Государственный реестр средств измерений

Расходомеры-счетчики газа ультразвуковые серии OPTISONIC, 80129-20

80129-20
Расходомеры-счётчики газа ультразвуковые (далее расходомеры) серии OPTISONIC предназначены для измерений объёмного расхода и объёма различных неагрессивных и агрессивных газов, в том числе сухих и влажных газов.
Карточка СИ
Номер в госреестре 80129-20
Наименование СИ Расходомеры-счетчики газа ультразвуковые
Обозначение типа СИ серии OPTISONIC
Изготовитель Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями "КРОНЕ-Автоматика" (ООО "КРОНЕ-Автоматика"), пос. Верхняя Подстёпновка, Самарская обл.
Год регистрации 2020
Срок свидетельства 18.12.2025
МПИ (интервал между поверками) 5 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счётчики газа ультразвуковые (далее расходомеры) серии OPTISONIC предназначены для измерений объёмного расхода и объёма различных неагрессивных и агрессивных газов, в том числе сухих и влажных газов.

Описание

Принцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.

Конструктивно расходомеры состоят из:

-    преобразователя расхода первичного (ПРП);

-    преобразователя сигналов (ПС);

Преобразователь расхода первичный представляет собой отрезок трубы с внутренним каналом для прохода измеряемого продукта, к которому приварены с обеих сторон присоединительные фланцы, штуцера или выполнена разделка кромок под сварку. На внешней поверхности трубы установлены сенсоры (ультразвуковые датчики) и элементы присоединения. Элемент присоединения предназначен для установки клеммной коробки или преобразователя сигналов. Опционально сенсоры могут быть съёмными.

Преобразователь сигналов на основе информации, полученной от первичного преобразователя, определяет значения скоростей потока. Далее определяется объем, объёмный расход, объёмный расход, приведённый к нормальным или стандартным условиям (опционально), скорость потока, направление потока, скорость звука в среде. При известной плотности газа расходомер имеют возможность вычислять массовый расход и молярную массу. Измеренные и вычисленные значения могут преобразовываться в токовый (4 - 20) мА и частотно-импульсный сигналы, а также передаваться по протоколам Foundation Fieldbus, Modbus и другим.

Расходомеры работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.

Расходомеры серии OPTISONIC имеют следующую модель 7300 (далее OPTISONIC 7300)и версии:

-    C - компактная версия (преобразователь сигналов крепится непосредственно на первичном преобразователе расхода);

-    F - раздельная версия (преобразователь сигналов крепится отдельно и соединен кабелем с первичным преобразователем).

Расходомеры серии OPTISONIC также могут быть выполнены в следующих исполнениях:

-    взрывозащищённом;

-    редундантном (версия расходомера с двумя или несколькими ПС и/или несколькими ПРП);

-    со съемными сенсорами;

-    с датчиком давления;

-    с датчиком температуры;

- с датчиками давления и температуры.

Возможны комбинации исполнений.

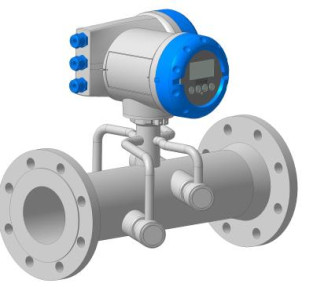

Общий вид расходомеров серии OPTISONIC представлен на рисунке 1. Корпус расходомера может быть опломбирован для исключения возможности доступа к внутренним компонентам прибора.

Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

д)    е)

е) раздельное исполнение со съемными сенсорами и с разделом кромок под сварку расходомеров OPTISONIC 7300 F;

Программное обеспечение

Программное обеспечение расходомеров -счетчиков (далее - ПО) неизменяемое и не считываемое, имеет разделение на метрологически значимую часть и метрологически незначимую часть

Метрологически значимая часть ПО расходомеров -счетчиков, реализует функции расчета объема, объёмного расхода, объёмного расхода, приведённого к нормальным или стандартным условиям (опционально), скорости потока, направления потока, скорости звука в среде. Имеется возможность вычисления массового расхода, молярную массу. Измеренные и вычисленные значения могут преобразовываться в выходные сигналы.

Для предотвращения несанкционированного доступа параметры конфигурации защищены паролем.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CG360

Номер версии (идентификационный номер) ПО

3.X.X

Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - "средний", в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - М

етрологические характеристики расходомеров серии O

PTISONIC

Номинальн ый диаметр

Минимальное значение расхода Qmin, м3/ч

Пределы допускаемой относительно погрешности измерений объемного расхода и объема при поверке имитационным методом в диапазоне Qmin - Qt, %

Пределы допускаемой относительной погрешности измерений объемного расхода и объема при поверке на поверочной установке в диапазоне Qmin - Qt, %

Значение расхода, соответствующий скорости потока 1 м/с Qt, м3/ч

Максимальное значение расхода Qmax, м3/ч

Пределы допускаемой относительной погрешности измерений объемного расхода и объема при поверке имитационным методом в диапазоне Qt - Q max, %.

Пределы допускаемой относительной погрешности измерений объемного расхода и объема при поверке на поверочной установке в диапазоне Qt - Q max, %.

1

2

3

4

5

6

7

8

DN50

2,15

3/v

1,5/v

7,1

460

3

1,5

DN65

3,6

11,9

776,5

3

1,5

DN80

5,5

18,1

1176

3

1,5

DN100

8,5

2/v

1/v

28,3

1837

2

1

DN125

13,3

44,2

2871

2

1

DN150

19,1

63,6

4135

2

1

DN200

34,0

113,1

7351

2

1

DN250

53,1

176,7

11486

2

1

DN300

76,4

254,5

16540

2

1

DN350

104,0

346,4

22513

2

1

DN400

136,0

452,4

29405

2

1

DN450

172,0

572,6

37216

2

1

DN500

212,1

706,9

45945

2

1

DN550

257,0

855,3

55594

2

1

DN600

305,4

1018

66162

2

1

Продолжение таблицы 2

1

2

3

4

5

6

7

8

DN650

358,4

1195

77648

2

1

DN700

416,0

1386

90053

2

1

DN750

477,2

1591

103378

2

1

DN800

543,0

1810

117621

2

1

DN850

613,0

2043

132783

2

1

DN900

687,1

2291

148864

2

1

DN950

766,0

2/v

1/v

2552

165864

2

1

DN1000

848,3

2825

183783

2

1

DN1050

935,2

3118

202621

2

1

DN 1100

1027

3422

222377

2

1

DN1200

1222

4072

264647

2

1

DN1300

1434

4779

310593

2

1

DN1400

1663

5542

360215

2

1

Примечание: Диапазон измерений расхода для каждого расходомера серии OPTISONIC указывается в паспорте; v- скорость потока;

Температурный дрейф токового выхода 0,00003/К

Таблица 3 - Технические характеристики расходомеров серии OPTISONIC

Наименование характеристики

Значение

Выходные сигналы:

токовый, мА от

от 0/4 до 20

частотный, Гц

от 0 до 10000

импульсный, имп

не ограничено

Степень защиты IP

IP66/IP67

Параметры электрического питания:

- напряжение переменного тока, В

(от 100 до 230) +10%

- частота переменного тока, Гц

50/60

- напряжение постоянного тока, В

(от 12 до 24) +30%,

- напряжение переменного/постоянного тока, В

94+10% /+зо%

24 -15%/ -25%

Потребляемая мощность, не более: -переменного тока, В А -постоянного, Вт

22

12

Маркировка взрывозащиты

1Ex db ПС Т6.. T2 Gb Х 1Ex db e ПС Т6.. T2 Gb Х 1Ex db ma ПС Т6..Я4 Gb Х 1Ex db e ma ПС Т6.T4 Gb Х 1Ex db [ia Ga] ПС Т6.T2 Gb Х 1Ex db e [ia Ga] ПС Т6.T2 Gb Х 1Ex db ma [ia Ga] ПС Т6.T4 Gb Х 1Ex db e ma [ia Ga] ПС Т6.. ,T4 Gb Х 1Ex db ПС Т6 Gb X 1Ex db е НС Т6 Gb X 1Ex db [ia Ga] ПС Т6 Gb Х 1Ex db e [ia Ga] ПС Т6 Gb Х 1Ex db ПС Тб..^ Gb Х 1Ex db ma ПС Тб..^ Gb Х

Условия эксплуатации:

-    Максимальное давление измеряемой среды, МПа

-    Температура измеряемой среды, °С

-    Температура окружающей среды, °С для ПРП, °С

для ПС из алюминиевого сплава для ПС из нержавеющей стали

43,1 от -55 до +185

от -55 до +70 от -55 до +65 от -55 до +60

Средняя наработка на отказ, ч

200000

Средний срок службы, лет

25

Знак утверждения типа

наносится на информационную табличку преобразователя сигналов расходомера методом аппликации или на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 5

Наименование

Обозначение

Количество

Расходомер-счетчик газа ультразвуковой серии OPTISONIC

1 шт.

Руководство по монтажу, эксплуатации и техническому обслуживанию

8.2000.39РЭ

8.2100.39РЭ1)

1 экз.

Паспорт

8.1000.39ПС

1 экз.

Методика поверки

МП 208-034-2020

1 экз.

1) Только для взрывозащищенных исполнений

Поверка

осуществляется по документу МП 208-034-2020 «ГСИ. Расходомеры-счетчики газа ультразвуковые серии OPTISONIC. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.10.2020 г.

Основные средства поверки:

установка поверочная в качестве рабочего эталона 1 -го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 №2825, диапазон расхода в соответствии с поверяемым расходомером. Допускаемая относительная погрешность ±(0,3...0,5) %.

частотомер электронно-счетный типа Ч3 -86 (рег. № 27901-11), амплитудой до 50 В и частотой от 0 до 100 МГц.

мультиметр цифровой 34401А (рег.№ 54848-13). диапазон измерения силы постоянного тока 0-3 А 2 разряда, Допускаемая погрешность не более ± 0,05 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт или в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 29.12.2018 №2825 Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расхода газов.

ТУ 26.51.52-025-33530463-2020 Расходомеры-счетчики газа ультразвуковые серии OPTISONIC. Технические условия.
