| Номер в госреестре | 80130-20 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | ТРИД |
| Изготовитель | Общество с ограниченной ответственностью "Вектор-ПМ" (ООО "Вектор-ПМ"), г. Пермь |
| Год регистрации | 2020 |
| Срок свидетельства | 18.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления ТРИД (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной арматуры или защитного чехла ТС.
Принцип действия термопреобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды.
Термопреобразователи изготовляются двух моделей ТС1 и ТС2, которые отличаются друг от друга по метрологическим и техническим характеристикам, по конструктивному исполнению и способу монтажа.
Термопреобразователи модели ТС1 конструктивно выполнены в виде завальцованной с одного конца трубки цилиндрической формы из нержавеющей стали с присоединенным кабелем с удлинительными проводами в защитной оплетке.
Термопреобразователи модели ТС2 конструктивно выполнены в виде завальцованной с одного конца трубки цилиндрической формы из нержавеющей стали с присоединенной керамической клеммной платформой, помещенной в защитную головку различной формы, с откручивающейся крышкой и кабельным выводом.
В трубке размещен один проволочный или пленочный ЧЭ с номинальной статической характеристикой (НСХ) преобразования по ГОСТ 6651 -2009 типа «Pt100», «Pt1000» или «50М» и внутренними соединительными проводами с минеральной изоляцией. Схема соединения внутренних проводов ТС с ЧЭ: 2 -х, 3 -х, 4-х проводная.
Монтаж термопреобразователей осуществляется при помощи штуцера, резьбового или байонентного соединения или путем свободной установки в патрубке. Для предотвращения загиба или повреждения кабеля ТС могут дополнительно иметь пружину у основания кабеля. Варианты исполнений ТС приведены в таблице 1.
Таблица 1 - Обозначение исполнений термопреобразователей сопротивления ТРИД
| Термопреобразователь сопротивления ТРИД /////// 1 2 3 4 5 6 7 8 | |
| 1. Тип изделия | |
| ТС | Термопреобразователь сопротивления |
| 2. Модель ТС | |
| 1 | ТС с кабельным выводом |
| 2 | ТС с коммутационной головкой |
| 3. Тип конструктивного исполнения | |
| 01 | без штуцера |
| 02 | со штуцером без шестигранника |
| 03 | со штуцером с шестигранником |
| 04 | со штуцером с шестигранником и стопорным кольцом |
| 05 | со штуцером с шестигранником, со стопорным кольцом и пружиной |
| 09 | с байонетным монтажным типом присоединения** | |
| 11 | без штуцера** | провод с силиконовой изоляцией для удлинения |
| 12 | со штуцером без шестигранника**) | присоединительных проводов ЧЭ, без использо - |
| 13 | со штуцером с шестигранником ** | вания корундовых изоляторов |
| 18 | с наконечником игольчатого типа**) | |
| 4. Диаметр погружаемой части в мм | ||
| 5. Длина погружаемой части в мм | ||
| 6. Тип штуцера | ||
| 7. Тип чувствительного элемента | ||
| Pt100 | Платиновый ЧЭ со значением номинального сопротивления 100 Ом | |
| Pt100 | Платиновый ЧЭ со значением номинального сопротивления 1000 Ом | |
| 50M | Медный ЧЭ со значением номинального сопротивления 50 Ом | |
| 8. Марка материала защитного чехла (корпуса) | ||
| А | нержавеющая сталь 12Х18Н10Т | |
| Примечание: | ||
| ** - исполнения только для термопреобразователей модели ТС1. | ||

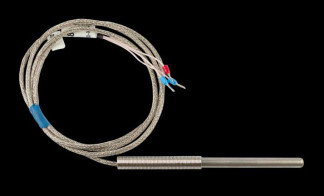

Фотографии общего вида ТС приведены на рисунке 1.
Рисунок1 - Общий вид термопреобразователей сопротивления ТРИД Пломбирование ТС не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики термопреобразователей сопротивления ТРИД приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики__
| Класс допуска | Диапазон измерений температуры, °С | Допуск по ГОСТ 6651-2009, °С |
| Для ТС с НСХ «Pt100», «Pt1000» (а = 0,00385 °С-1) | ||
| AA | от -40 до +250 | ±(0,1+0,0017^|) |
| A | от -40 до +450 | ±(0,15+0,002it|) |
| В | от -40 до +660 | ±(0,3+0,005^|) |
| С | от -40 до +660 | ±(0,6+0,01 •до |
| Для ТС с НСХ «50М» (а | = 0,00428 °С-1) | |
| A | от -40 до +120 | ±(0,15+0,002-|t|) |
| B | от -40 до +200 | ±(0,3+0,005^|) |
| C | от -40 до +200 | ±(0,6+0,0bft|) |
Примечания:
1) |t| - абсолютное значение температуры, °С, без учета знака;
2) Для классов допуска АА и А не допускается использование 2 -х проводной схемы соединения проводов;
3) для ТС с НСХ «Pt100», «Pt1000» с длиной монтажной части менее 200 мм диапазон измерений температуры составляет от -40 до +200 °С._
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции ТС между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от + 15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее | 100 |
| Время термической реакции т0,63 в зависимости от диаметра монтажной части ТС, с, не более: - в водной среде (1 м/с) - в воздушной среде (3 м/с) | от 8 до 20 от 20 до 60 |
| Диаметр монтажной части ТС, мм | 4; 6; 8; 10; 20 |
| Длина монтажной части ТС, мм | от 25 до 2000 |
| Длина кабеля с удлинительными проводами (для модели ТС1), м | от 0,5 до 1 |
| Масса, кг | от 0,05 до 5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре +35 °С), % | от -50 до +85(*) до 95 |
| Средняя наработка на отказ (при значении вероятности безотказной работы 0,95), не менее, ч | 40000 |
| Средний срок службы, лет, не менее | 10 |
| Наименование характеристики | Значение |
| Примечание: (*) - до +120 °С по специальному заказу. |
наносится на титульный лист паспорта на ТС (в правом верхнем углу) типографским способом и/или на шильдик (табличку), прикрепленный к ТС.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количеств |
| Т ермопреобразователь сопротивления платиновый ТРИД | исполнение в соответствии с заказом | 1 шт. |
| Паспорт | ВПМ 421140.006 ПС | 1 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления
из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3 -го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ8 (Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300 -08);
Калибраторы температуры JOFRA серий ATC -R, RTC-R (Регистрационный № 46576-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
ТУ 4211-006-60694339-2018 Термопреобразователи сопротивления ТРИД. Технические условия.
