| Номер в госреестре | 80132-20 |
| Наименование СИ | Анализаторы паров этанола в выдыхаемом воздухе |
| Обозначение типа СИ | Tigon |
| Изготовитель | Общество с ограниченной ответственностью "АРИДЕС" (ООО "АРИДЕС"), Республика Армения |
| Год регистрации | 2020 |
| Срок свидетельства | 10.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы паров этанола в выдыхаемом воздухе Tigon (далее по тексту -анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Анализаторы являются портативными автоматическими приборами циклического действия. Работа анализаторов полностью автоматизирована, этапы подготовки и проведения измерений сопровождаются текстовыми сообщениями и/или звуковыми сигналами.
Принцип действия анализаторов основан на применении электрохимического датчика для измерения массовой концентрации паров этанола в анализируемом воздухе.
Анализаторы выпускаются в следующих исполнениях (модификациях): Р-6000, Р-8800, М-3003, отличающихся исполнением, масса-габаритными параметрами, наличием встроенного принтера и дисплеем (у М-3003 - выносной принтер и жидкокристаллический дисплей).
Таблица 1 - Информация, содержащаяся в распечатанном протоколе измерений_
| Надпись в протоколе | Содержание протокола |
| Х-ХХХ | Буквенно-цифровое обозначение модели анализатора |
| Версия: | Номер версии программного обеспечения анализатора |
| Сер. №: | Серийный номер анализатора |
| Счетчик: | Порядковый номер измерения |
| Дата: | Дата проведения измерения |
| Время: | Время проведения измерения |
| Посл. кал-ка: | Дата последней калибровки |
| След. кал-ка 1): | Дата следующей калибровки |
| Конц. Алкоголя 2) | Результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха: числовое значение и обозначение единицы измерения «мг/л» |
| № автом: 3) | Государственный регистрационный номер транспортного средства обследуемого лица |
| 3) у: в 2 | Номер водительского удостоверения обследуемого лица |
| Широта: 4) | Географическая широта места проведения измерения |
| Долгота: 4) | Географическая долгота места проведения измерения |
| Местоположение: 3) | Адрес места проведения измерения |
| Подпись: | Место для подписи обследуемого лица |
| № подразделения | Место для ввода данных о лице, проводившем измерение |
| Понятые: | Место для ввода данных о понятых |
| Фотография тестируемого 5) | |
| 1) Опция, вывод на печать активируется при производстве изделия | |
2) При печати скринингового измерения выводится надпись Скрин а результат измерения распечатывается в виде Алкоголь или Нет алкоголя
3) Данные могут быть вписаны вручную или введены с дисплея анализаторов (модели Р-6000, Р-8800)
4) Рассчитываются при наличии в составе анализаторов опционного блока для определения координат
5) Только для модели Тигон Р-8800
Управление работой анализаторов производится с помощью трех кнопок на лицевой панели, системы меню и сенсорного дисплея (для модификаций Р-6000, Р-8800). Питание анализаторов осуществляется от литий -ионного аккумулятора.
Конструктивно анализаторы выполнены в виде моноблока. В верхней части прибора расположен порт для отбора пробы и гнездо для мундштука. На лицевой панели располагаются дисплей и кнопки управления, на заднюю панель клеится этикетка с информацией об анализаторе. Встроенный принтер расположен в нижней части приборов Tigon P-6000 и Tigon P-8800. При включении подается напряжение на схему анализаторов, при этом начинается процедура автотестирования. На дисплее отображаются результаты измерений, сообщения о режимах работы анализатора, о состоянии заряда батареек и вспомогательная информация.
Микропроцессор анализаторов управляет всеми режимами работы и преобразует выходные сигналы измерительного датчика в показания. Микропроцессор полностью контролирует все этапы выполнения измерения, и любое нарушение процедуры отображается на дисплее в виде соответствующего предупреждения.
Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.

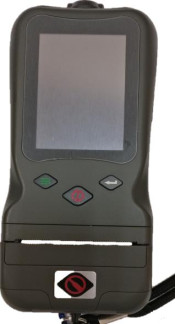

Внешний вид анализаторов и пример распечатанного протокола измерения представлен на рисунках 1-2.
Р-6000
Версия : 1 5. 26RL сер. No: А680006
Счетчик I 1
да-а : 2019.08/16 время: 14:28
По-:л. г. а п — к а :
20) 9 08, 1 6
0. 492,,
№подря лде
Помятые -
Tigon M-3003
Рисунок 2 - Пример протокола измерений
Анализаторы имеют встроенное, программное обеспечение (ПО), предназначенное для обработки измерительной информации. Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части анализатора;
- проведение настройки анализатора;
- отображения результатов измерений на дисплее.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения анализаторов Tigon
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Тигон P-6000 | Тигон P-8800 | Тигон M-3003 |
| Номер версии (идентификационный номер) ПО | 1.5.26RL | V0.036RC 7.t | V1.29 |
| Цифровой идентификатор ПО | 71F5C869 | 53E7004C | 53E70046 |
| Алгоритм получения цифрового идентификатора | CRC32 | CRC32 | CRC32 |
| Примечание - Номер версии ПО анализаторов должен быть не ниже указанного в таблице. Значение цифрового идентификатора ПО, указанное в таблице, относится только к файлу встроенного ПО указанной версий. | |||
Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики анализаторов приведены в таблицах 3 и 4. Т аблица 3 - Метрологические характеристики анализаторов__
| Наименование характеристики | Значение |
| Диапазон измерений массовой концентрации этанола, мг/л | от 0,000 до 2,000 |
| Диапазон показаний массовой концентрации этанола, мг/л | от 0,000 до 2,500 |
| Пределы допускаемой основной погрешности при изменении температуры окружающего воздуха в диапазоне условий эксплуатации: - абсолютной (в поддиапазоне измерений от 0,000 до 0,500 мг/л включ.), мг/л - относительной (в поддиапазоне измерений св. 0,500 до 2,000 мг/л), % | ±0,020 ±10 |
| Цена младшего разряда шкалы при выводе показаний, мг/л | 0,001 |
| Дополнительная погрешность от влияния не измеряемых компонентов | отсутствует |
Таблица 4 - Основные технические характеристики анализаторов
| Наименование характеристики | Значение |
| Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы): - расход анализируемой газовой смеси, л/мин, не менее - объем пробы анализируемой газовой смеси, л, не менее | 6,2 1,2 |
| Время измерения после отбора пробы, с, не более | 10 |
| Время подготовки к работе после измерения пробы с массовой концентрацией алкоголя 0,50 мг/л, с, не более | 10 |
| Время подготовки к работе после включения^ при температуре окружающего воздуха от +15 до +25 оС, с, не более | 5 |
| Интервал времени работы без корректировки показаний2), сут, не менее | 365 |
| Электрическое питание анализаторов осуществляется от литий -ионного аккумулятора с выходным напряжением, В: - для моделей Р-6000, Р-8800 | 7.4 3.4 |
- для модели М-3003
| Число измерений на анализаторах без перезарядки элементов питания, не менее: - для моделей Р-6000, Р-8800 - для модели М-3003 | 1000 5000 |
| Габаритные размеры анализаторов (ДхШ*В), мм, не более: - для модели Р-6000 - для модели Р-8800 - для модели М-3003 | 189x81x35 200x104x37 219x41x41 |
| Масса анализаторов, кг, не более: - для модели Р-6000 - для модели Р-8800 - для модели М-3003 | 0,34 0,357 0,2 |
| Условия эксплуатации анализаторов: - температура окружающего воздуха, °С (для Р-6000, Р-8800) - температура окружающего воздуха, °С (для М-3003) - относительная влажность окружающего воздуха3), % - диапазон атмосферного давления, кПа | от -5 до +40 от -10 до +55 от 15 до 95 от 84,0 до 106,7 |
| Средний срок службы электрохимического датчика, установленного в анализаторах, лет | 2 |
| Средний срок службы анализаторов, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
| 1) Функция проверки окружающего воздуха на наличие паров этанола выключена 2) Корректировка показаний анализаторов проводится при каждой поверке 3) Без конденсации | |
наносится типографским способом на титульный лист эксплуатационной документации. Комплектность средства измерений
Комплектность средства измерений представлена в таблице 5. Т аблица 5 - Комплектность средства измерений_
| Наименование | Обозначение | Количество | |
| Tigon М-3003 | Tigon P-6000, Tigon P-8800 | ||
| Анализатор паров этанола в выдыхаемом воздухе | Tigon | 1 шт. | 1 шт. |
| Одноразовые мундштуки1) | - | 5 шт. | 5 шт. |
| Кейс для транспортировки и хранения | - | 1 шт. | 1 шт. |
| Ремешок на руку | - | 1 шт. | 1 шт. |
| Адаптер для подзарядки от сети 220 В | - | 1 шт. | 1 шт. |
| Кабель для подключения анализатора к ПК2) | 1 шт. | 1 шт. | |
| Бумага к принтеру2) | - | 1 шт. | 1 шт. |
| Принтер2) | Alcoprint | 1 шт. | - |
| Адаптер зарядки от бортовой сети автомобиля 12 В2) | 1 шт. | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. | 1 экз. |
| Паспорт | - | 1 экз. | 1 экз. |
| Методика поверки | МП-ИНС-15/10-2019 | 1 экз. | 1 экз. |
| Примечания: 1) При эксплуатации анализатора сменные мундштуки поставляются по отдельным заказам. 2) Комплектующие поставляются по отдельному заказу. | |||
осуществляется по документу МП-ИНС-15/10-2019 «Анализаторы паров этанола в выдыхаемом воздухе Tigon. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» 24 декабря 2019 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293 -74 в баллоне под давлением;
- стандартные образцы состава этанол/азот газовые смеси в баллонах под давлением ГСО 10338-2013;
- стандартные образцы состава водных растворов этанола ВРЭ-2 ГСО 8789-2006;
- генератор газовых смесей паров этанола в воздухе ALCOSIM (регистрационный номер № 54037-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).
приведены в эксплуатационном документе.
Приказ № 2664 от 14.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Минздрава России от 21.02.2014 г. № 81н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений», пункт 11
Приказ МВД России от 08.11.2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним», пункт 104
ГОСТ Р 54794-2011 Анализаторы паров этанола. Общие технические условия Техническая документация фирмы - изготовителя ООО «АРИДЕС», Республика Армения
| Зарегистрировано поверок | 3132 |
| Поверителей | 44 |
| Актуальность данных | 16.09.2024 |
