| Номер в госреестре | 80137-20 |
| Наименование СИ | Гайковерты электрические моментные |
| Обозначение типа СИ | MV-RAD |
| Изготовитель | "NEW WORLD TEHNOLOGIES INC", Канада |
| Год регистрации | 2020 |
| Срок свидетельства | 10.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Гайковерты электрические моментные серии MV-RAD предназначены для воспроизведения крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений.
Принцип действия гайковертов электрических моментных серии MV-RAD (далее -гайковерты) основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе гайковерта.
Конструктивно гайковерты состоят из корпуса с рукояткой, реакционного упора, редуктора и хвостовика с присоединительным квадратом. На рукоятке корпуса находятся кнопка запуска и кнопка выбора направления вращения при создании крутящего момента силы. На самом корпусе расположен потенциометр, с помощью которого устанавливается необходимый крутящий момент силы. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и механизм, который срабатывает при достижении установленного значения крутящего момента силы. Гайковерты воспроизводят крутящий момент силы по часовой стрелке. Гайковерты работают по часовой и против часовой стрелки, при этом контроль момента затяжки с заявленной погрешностью присутствует только при работе по часовой стрелке. Против часовой стрелки гайковерты просто откручивают, при этом контроль момента затяжки при работе гайковертами против часовой стрелки отсутствует. Гайковерты работают от электрической сети.
Обозначение модификации: MV-RAD Х-Y: MV-RAD - обозначение гайковертов по каталогу производителя, Х - цифра, обозначающая модель гайковерта, Y - комбинация знаков, обозначающая дополнительные признаки (угловое исполнение и/или размер приводного квадрата).
Гайковерты отличаются диапазонами воспроизведений крутящего момента силы, габаритными размерами и массы.

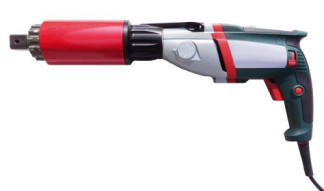

Общий вид гайковертов электрических моментных серии MV-RAD представлен на рисунке 1.
Отсутствует.
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон воспроизведения крутящего момента силы, Нм | Пределы допускаемой относительной погрешности воспроизведения крутящего момента силы, % |
| MV-RAD 6 | от 65 до 650 | |
| MV-RAD 14 | от 140 до 1400 | |
| MV-RAD 14-90° | от 140 до 1400 | |
| MV-RAD 20 | от 200 до 2000 | |
| MV-RAD 34 | от 340 до 3400 | |
| MV-RAD 34-90° | от 340 до 3400 | |
| MV-RAD 40 | от 400 до 4000 | |
| MV-RAD 45-1 | от 450 до 4500 | ±3,5 |
| MV-RAD 45-90°-1 | от 450 до 4500 | |
| MV-RAD 45-1.1/2 | от 450 до 4500 | |
| MV-RAD 45-90°-1.1/2 | от 450 до 4500 | |
| MV-RAD 70 | от 700 до 7000 | |
| MV-RAD 70-90° | от 700 до 7000 | |
| MV-RAD 80 | от 800 до 8000 | |
| MV-RAD 110 | от 2100 до 11000 | |
| MV-RAD 110-90° | от 2100 до 11000 |
| Таблица 2 - Основные технические ха | рактеристики | |||
| Модификация | Цена деления шкалы, Н-м | Размер присоединительных элементов, мм | Габаритные размеры (длина) мм, не более | Масса, кг, не более |
| MV-RAD 6 | 1 | 19,05 х 19,05 | 360 | 4,5 |
| MV-RAD 14 | 1 | 19,05 х 19,05 | 350 | 5,5 |
| MV-RAD 14-90° | 1 | 19,05 х 19,05 | 180 | 5,5 |
| MV-RAD 20 | 1 | 25,4 х 25,4 | 290 | 4,5 |
| MV-RAD 34 | 1 | 25,4 х 25,4 | 460 | 7,5 |
| MV-RAD 34-90° | 1 | 25,4 х 25,4 | 230 | 8,0 |
| MV-RAD 40 | 1 | 25,4 х 25,4 | 320 | 7,0 |
| MV-RAD 45-1 | 1 | 25,4 х 25,4 | 500 | 9,0 |
| MV-RAD 45-90°-1 | 1 | 25,4 х 25,4 | 260 | 10,0 |
| MV-RAD 45-1.1/2 | 1 | 38,1 х 38,1 | 500 | 9,0 |
| MV-RAD 45-90°-1.1/2 | 1 | 38,1 х 38,1 | 260 | 10,0 |
| MV-RAD 70 | 1 | 38,1 х 38,1 | 440 | 10,0 |
| MV-RAD 70-90° | 1 | 38,1 х 38,1 | 250 | 11,0 |
| MV-RAD 80 | 1 | 38,1 х 38,1 | 510 | 12,0 |
| MV-RAD 110 | 1 | 38,1 х 38,1 | 520 | 17,5 |
| MV-RAD 110-90° | 1 | 38,1 х 38,1 | 280 | 14,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | 220+22-22 |
| - напряжение переменного тока, В | |
| - частота переменного тока, Гц | 50±1 |
| Условия эксплуатации: | |
| - рабочий диапазон температур, °С | от -20 до +70 |
| - относительная влажность воздуха, % | 60±20 |
| Средний срок службы, лет | 5 |
наносится на корпус гайковерта в виде наклейки и/или на титульный лист руководства по эксплуатации типографическим способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гайковерт электрический моментный | MV-RAD (модификация по заказу) | 1 шт. |
| Реакционный упор | - | 1 шт. |
| Дополнительные комплектующие элементы (насадки, удлинители, вставки приварочные кольца, головки, упоры) | 1 комплект* | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 85-19 | 1 экз. |
| * - поставляется по отдельному заказу | ||
осуществляется по документу МП АПМ 85-19 «ГСИ. Гайковерты электрические моментные серии MV-RAD. Методика поверки», утверждённому ООО «Автопрогресс-М» 16 марта 2020 г. Основные средства поверки:
- измерители (моментомеры) крутящего момента силы 2-го разряда по Государственной поверочной схеме для средств измерений крутящего момента силы в диапазоне измерений от 5 10-2 до 2104 Н м, ПГ ±1%, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. N 1794.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя «NEW WORLD TEHNOLOGIES INC».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
