Автотопливозаправщики АТЗ-4-1 (АТЗ-4-2), АТЗ-4,5-1 (АТЗ-4,5-2), АТЗ-5-1 (АТЗ-5-2), АТЗ-5,5-1 (АТЗ-5,5-2), АТЗ-6-1 (АТЗ-6-2), 80139-20

Назначение

АвтотопливозаправщикиАТЗ-4-1 (АТЗ -4-2), АТЗ-4,5-1 (АТЗ-4,5-2), АТЗ-5-1 (АТЗ-5-2), АТЗ-5,5-1 (АТЗ-5,5-2), АТЗ-6-1 (АТЗ-6-2) (далее - автотопливозаправщики АТЗ) являются транспортной мерой полной вместимости и предназначены для измерения объема нефтепродуктов при приеме, кратковременном хранении и заправки воздушных судов, корабельной техники и средств водного транспорта, военной техники, транспортных средств и др.

Описание

Принцип действия автотопливозаправщиков АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины цистерны автотопливозаправщика АТЗ.

Автотопливозаправщик АТЗ состоит из базового автомобильного шасси и монтируемого на нем специализированного оборудования: цистерна с технологическим оборудованием, насос топливный, привод насоса топливного, отсек для технологического и специального оборудования.

Цистерна автотопливозаправщика АТЗ является самонесущей сварной конструкцией, смонтированной на раме шасси, и представляет собой оболочку из листового проката, чемоданообразного поперечного сечения, торцы которой закрыты днищами. Для придания жесткости, и с целью большей безопасности при эксплуатации, имеет поперечные перегородки (волнорезы).

В верхней части цистерны автотопливозаправщика АТЗ приварена горловина закрытая крышкой с прокладкой, закрепленной с помощью болтовых соединений, которые обеспечивают необходимую герметичность.

На крышке горловины цистерны автотопливозаправщика АТЗ смонтированы дыхательный клапан, смотровой люк и патрубок для отвода паров нефтепродуктов.

Цистерна автотопливозаправщика АТЗ оснащена системой контроля предельного уровня её наполнения нефтепродуктами под технологию верхнего и нижнего налива.

К внутренней стенке обечайки горловины приварен указатель уровня налива, указывающей максимально допустимый верхний уровень налива, который предназначен для визуального контроля наполнения цистерны автотопливозаправщика АТЗ нефтепродуктом до номинального объема. К горизонтальной полке указателя уровня налива, заподлицо с краем полки, прикреплена с помощью заклепок накладная алюминиевая пластина. Угольник приварен к горловине и скреплен со стенкой горловины с помощью заклепки из цветного металла. Заклепка проходит через полку угольника и приспособлена для нанесения знака поверки.

В нижней части обечайки цистерны автотопливозаправщика АТЗ смонтированы донные клапана для слива и налива нефтепродуктов.

Автотопливозаправщик АТЗ имеет компоновку транспортного средства повышенной проходимости на базе серийного шасси, с коробкой отбора мощности для привода насоса топливного. На раме шасси также размещается отсек для технологического и специального оборудования. Комплектация АТЗ включает следующие основные элементы: шасси, цистерна, насос топливный для перекачивания нефтепродуктов, фильтр грубой очистки, фильтр тонкой очистки (фильтр -водоотделитель), специальное технологическое оборудование, счетчики жидкости, барабан рукавный с раздаточным рукавом и оснащенным наконечником нижней заправки или раздаточным пистолетом.

Полное обозначение АТЗ:

АТЗ-УУ-К-О-К-Б-УУУУ-ХХХХ, где

АТЗ - автотопливозаправщик (топливозаправщик);

УУ - номинальная вместимость цистерны, м3;

N - количество изолированных секций цистерны, шт.;

Q - производительность заправки, м3/ч;

К - особенности комплектации:

•    1 - счетчик отечественного/импортного производства;

•    2 - счетчик и система дозирования.

Б/Dp - количество барабанов рукавных и диаметр рукава;

YYYY - модель шасси транспортного средства;

ХХХХ - назначение, в том числе:

tank- автоцистерна;

mil- транспортные средства заправки специального назначения;

avia-автотопливозаправщик (топливозаправщик) аэродромный.

Обозначение изделия как транспортной меры полной вместимости: АТЗ-VV-N.

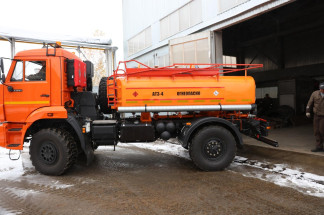

Общий вид автотопливозаправщиков АТЗ представлен на рисунке 1, схема пломбировки от несанкционированного доступа представлена на рисунке 2.

3

i_

Рисунок 2 - Схема пломбировки от несанкционированного доступа автотопливозаправщиков АТЗ 1 - крышка горловины цистерны; 2- шкаф налива; 3 - фильтр грубой очистки; 4 -патрубок слива цистерны; 5 - отсек технологический; 6 - фильтр тонкой очистки (фильтр-водоотделитель); 7 - счетчик жидкости.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Т аблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на табличку прямоугольной формы установленную на опоре цистерны справа по ходу движения и на титульных листахруководства по эксплуатации и формуляра типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется объемным методом по документу ГОСТ 8.600 -2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основныесредстваповерки:

Комплекс градуировки резервуаров «МИГ», регистрационный номер 20570-13,с пределами допускаемой погрешности ±0,15 %;

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на заклепку из цветного металла, которой скреплен указатель уровня налива нефтепродуктов с обечайкой горловины ударным способом, на маркировочную табличку цистерны и в свидетельство поверки в месте подписи поверителя.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

Приказ Росстандарта № 256 от 07.02.2018г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика

поверки
