| Номер в госреестре | 80140-20 |
| Наименование СИ | Твердомеры портативные цифровые |
| Обозначение типа СИ | HPE III Shore A, HPE III basic Shore A, HPE III Shore D , HPE III basic Shore D |
| Изготовитель | "Bareiss Prüfgerätebau GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 10.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры портативные цифровые HPE III Shore A, HPE III basic Shore A, HPE III Shore D, HPE III basic Shore D (далее - твердомеры) предназначены для измерений твердости низкомодульных материалов методом вдавливания по шкалам Шора.
Принцип действия твердомеров основан на измерении глубины вдавливания индентора в испытываемый образец под действием силы, действующей перпендикулярно исследуемого объекта.
Твердомеры: HPE III Shore А и HPE III basic Shore A предназначены для измерения твердости по шкале Шор А.
Твердомеры: HPE III Shore D и HPE III basic Shore D предназначены для измерения твердости по шкале Шор D.
Твердомеры различаются типом применяемой шкалы, усилием нагружения, видом применяемого индентора и массой.
Твердомеры представляют собой переносные средства измерений, состоящие из механизма приложения нагрузки, расположенного в корпусе, имеющего степень защиты IP50 по ГОСТ 142542015 и цифрового индикаторного устройства.
Механизм приложения нагрузки обеспечивает требуемое усилие, под действием которого происходит нагружение исследуемого образца при помощи калиброванной пружины через встроенный индентор с геометрическими размерами, соответствующими типу применяемой шкалы.
Цифровое индикаторное устройство состоит из жидкокристаллического дисплея и набора функциональных клавиш, предназначенных для включения/выключения твердомера и управления настройками в меню пользователя.
Твердомеры HPE III Shore А и HPE III Shore D комплектуются датчиками отображения температуры исследуемого образца, окружающей среды и влажности воздуха.
Твердомеры оснащены функциями хранения результатов измерений, управления длительностью цикла испытания и возможностью передачи (дублирования) результатов измерений на ПК при помощи RS232 / USB конвертера.
Пломбирование твердомеров не предусмотрено, ограничение доступа к метрологически значимым функциям, обеспечивается конструкцией самого твердомера, которая может быть нарушена только при использовании специального инструмента.

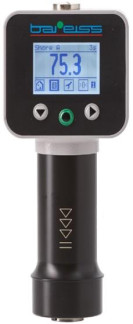

Фотография общего вида твердомеров представлена на Рисунке 1
Рисунок 1. Общий вид твердомеров портативных цифровых HPE III Shore A,
HPE III basic Shore A, HPE III Shore D, HPE III basic Shore D.
Программное обеспечение записано в машинных кодах в энергонезависимом постоянно запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и нарушения целостности корпуса.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Конструкция СИ полностью исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | HPE III V2 |
| Номер версии (идентификационный номер ПО) | не ниже 2.06 |
| Цифровой идентификатор ПО | - |
Метрологические и технические характеристики твердомеров, представлены в таблицах 2 - 6.
Таблица 2 - Метрологические характеристики твердомеров HPE III Shore А, HPE III basic Shore A
| Наименование характеристик | Значение |
| Диапазон измерений твердости | от 10 до 100 |
| Пределы допускаемой абсолютной погрешности измерений твердости | ±1 |
Таблица 3 - Основные технические характеристики твердомеров HPE III Shore А, HPE III basic Shore A_
| Наименование характеристик | Значение |
| Диапазон показаний единиц твердости | от 0 до 100 |
| Предварительная нагрузка, Н | 0,55 ±0,08 |
| Предельная нагрузка, Н | 8,06 ±0,08 |
| Геометрические размеры индентора: | |
| - диаметр цилиндрической части, мм | 1,25 ±0,15 |
| - угол усеченной части, ° | 35 ±0,25 |
| - диаметр усеченной части, мм | 0,79 ±0,03 |
| - вылет относительно опорной поверхности, мм | 2,5 ±0,04 |
Таблица 4 - Метрологические характеристики твердомеров HPE III Shore D, HPE III basic Shore D
| Наименование характеристик | Значение |
| Диапазон измерений твердости | от 10 до 100 |
| Пределы допускаемой абсолютной погрешности измерений твердости | ±1 |
Таблица 5 - Основные технические характеристики твердомеров HPE III Shore D, HPE III basic Shore D
| Наименование характеристик | Значение |
| Диапазон показаний единиц твердости | от 0 до 100 |
| Испытательная нагрузка, Н | 44,50 ±0,445 |
| Геометрические размеры индентора: | |
| - диаметр цилиндрической части, мм | 1,25 ±0,15 |
| - угол усеченной части, ° | 30 ±1 |
| - диаметр усеченной части, мм | 0,1 ±0,12 |
| - вылет относительно опорной поверхности , мм | 2,5 ±0,04 |
Таблица 6 - Общие технические характеристики твердомеров
| Наименование параметра | Значение параметра |
| Питание - встроенная аккумуляторная батарейка: - напряжение, В - емкость, мАч | 3,7 980 |
| Средний срок службы твердомеров, лет, не менее | 10 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 51 68 157 |
| Масса, г, не более | 310 |
| Определение температуры исследуемого объекта (для модификаций HPE III basic Shore A, HPE III basic Shore D) - диапазон, °C - точность определения, °C | от 0 до + 70 ±5 |
| Контроль параметров окружающей среды (для модификаций HPE III basic Shore A, HPE III basic Shore D) - диапазон определения температуры, °C - диапазон определения влажности, % | от - 20 до + 80 от 0 до 100 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 15 до 35 до 80 от 84 до 106 |
| Температурные условия транспортирования и хранения, °С | от -55 до 55 |
наносится типографским способом на титульный лист эксплуатационной документации. Комплектность средства измерений
Таблица 7 - Комплектность твердомеров
| Наименование обозначение | Примечание | Количество |
| Твердомер портативный цифровой | 1 шт. | |
| Блок питания | 1 шт. | |
| Футляр | 1 шт. | |
| USB/RS232-кабель | 1 шт. | |
| Контрольное кольцо - 40 Шор | 1 шт. |
| Контрольное кольцо - 20 Шор | Заказывается опционально | |
| Контрольное кольцо - 60 Шор | ||
| Контрольное кольцо - 80 Шор | ||
| Призма 120° для измерения твердости роликов 0 10 - 40 мм | ||
| Призма 150° для измерения твердости роликов 0 40 - 100 мм | ||
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | На партию | 1 экз. |
осуществляется по документу МП 80140-20 «ГСИ. Твердомеры портативные цифровые HPE III Shore A, HPE III basic Shore A, HPE III Shore D , HPE III basic Shore D. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 10 июня 2020 г.
Основные средства поверки:
Меры длины концевые плоскопараллельные третьего разряда по Государственной поверочной схеме для средств измерения длины в диапазоне измерений от 0,5 до 2,5 мм. Утверждена приказом Росстандарта № 2840 от 29.12.2019.
Микроскоп инструментальный ИМЦЛ (Рег. № 35698-07), пределы измерений от 0 до 100 мм, погрешность ±3 мкм
Весы типа LP модификации LP1200S (Рег. № 15569-96), пределы измерений от 0,1 до 1200 г, погрешность ±4,0 мг
Весы типа LP модификации LP6200S (Рег. № 22403-03), пределы измерений от 5,0 до 6200 г, погрешность ±30,0 мг
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ 24621-2015 Пластмассы и эбонит. Определение твердости при вдавливании с помощью дюрометра.
ГОСТ 263-75 Резина. Метод определения твердости по Шору А.
ГОСТ Р ИСО 7619-1-2009 Резина вулканическая или термопластическая. Определение твердости при вдавливании. Часть 1. Метод с применением дюрометра.
ASTM D 2240 Стандартные методы определения свойств резины. Твердость по дюрометру. Техническая документация фирмы изготовителя «Bareiss Prufgeratebau GmbH», Германия.
| Зарегистрировано поверок | 21 |
| Поверителей | 5 |
| Актуальность данных | 17.09.2024 |
