Устройства сбора и передачи данных CODA11, 80146-20

Назначение

Устройства сбора и передачи данных CODA11 (далее - УСПД) предназначены для синхронизации времени, а также для сбора и передачи данных между центром сбора информации (далее - ЦСИ) и территориально удаленными приборами учета электроэнергии (далее - счетчиками), подключенными по цифровым интерфейсам.

Описание

Принцип действия УСПД основан на получении, хранении и передаче данных со счетчиков, подключенных к УСПД по цифровым интерфейсам связи.

УСПД применяются в составе комплексов и систем автоматизации технологических процессов в электроэнергетике и других отраслях промышленности: автоматизированных системах управления технологическими процессами (АСУ ТП), системах сбора и передачи информации (ССПИ), автоматизированных информационно-измерительных системах коммерческого и технического учета электроэнергии (АИИС КУЭ/ТУЭ) и других системах в качестве УСПД.

УСПД являются многофункциональными, восстанавливаемыми, ремонтопригодными изделиями, предназначенными для непрерывной круглосуточной эксплуатации без обслуживающего персонала в стационарных условиях в закрытых помещениях либо в шкафах наружной установки.

УСПД обеспечивают:

-    организацию связи с ЦСИ (автоматическим рабочим местом оператора, сервером сбора данных) по интерфейсам связи RF, RS-485, GSM и Ethernet;

-    организацию связи со счетчиками по интерфейсам связи RF, RS-485, GSM и Ethernet,

PLC;

-    автоматическое обнаружение счетчиков электроэнергии в сетях RF и/или PLC и ведение журнала обнаруженных счетчиков в энергонезависимой памяти;

-    ретрансляцию и маршрутизацию данных в сетях RF и/или PLC;

-    автоматический сбор и хранение журналов событий, обнаруженных в сетях счетчиков RF и/или PLC;

-    автоматический сбор и хранение журналов суточных и месячных показаний счетчиков;

-    ведение системного времени и синхронизацию системного времени от ЦСИ с формированием событий;

-    автоматический сбор данных о текущем времени счетчиков, ведение журнала отклонений времени счетчиков;

-    синхронизацию времени счетчиков от системного времени коммуникатора;

-    непрерывную диагностику и самодиагностику;

-    информационную безопасность, защиту от несанкционированного доступа. Встроенные часы УСПД являются энергонезависимыми. При пропадании напряжения

электрического питания основного источника питания встроенные часы автоматически переходят на питание от встроенной литиевой батареи.

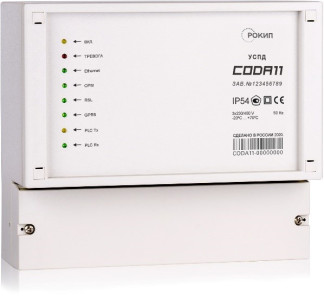

Общий вид УСПД, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.

Место

нанесения знака поверки

Рисунок 1 - Общий вид УСПД, схема пломбировки от несанкционированного доступа и

обозначение места нанесения знака поверки

Помимо пломб обслуживающей организации, отсек для внешних соединений снабжён датчиками вскрытия крышки отсека. Факт и время вскрытия крышки отсека фиксируются в журнале событий.

Программное обеспечение

УСПД имеют встроенное и прикладное программные обеспечения (далее - ПО). Встроенное ПО осуществляет выполнение системных функций УСПД. Встроенное ПО не может быть считано без применения специальных программно-технических устройств. Встроенное ПО является метрологически значимым.

Прикладное ПО - программа CWC, предоставляющая интерфейс для конфигурирования УСПД, просмотра текущих данных, получаемых и обрабатываемых УСПД.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014. Защита реализована паролем.

Таблица 1 - Идентификационные данные встроенного ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на панель УСПД любым технологическим способом, а также на титульные листы руководства по эксплуатации и формуляра типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ИЦРМ-МП-201-20 «ГСИ. Устройства сбора и передачи данных CODA11. Методика поверки», утвержденному ООО «ИЦРМ» 11.09.2020 г.

Основное средство поверки:

- устройство синхронизирующие Метроном-PTP (регистрационный номер в Федеральном информационном фонде 66731-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки по заявлению владельца наносится на корпус УСПД, как показано на рисунке 1, и на свидетельство о поверке и (или) в формуляр.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 26.20.30-003-44180167-2020 Устройства сбора и передачи данных CODA11. Технические условия
