| Номер в госреестре | 80151-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TJP 4.0 |
| Изготовитель | "ABB s.r.o.", Чешская Республика |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TJP 4.0 (далее - трансформаторы напряжения) предназначены для измерений напряжения, масштабного преобразования высокого фазного напряжения в напряжение, требуемое для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления.
Описание средства измерения
Принцип действия трансформаторов заключается в преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения TJP 4.0 - заземляемые, однофазные, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.
Корпус защитного предохранительного устройства литой, из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту плавкой вставки от механических и климатических воздействий.
Выводы вторичных обмоток расположены в литом клеммнике с пластмассовой крышкой, закрепленной на основании. Конструкцией крышки предусмотрена возможность пломбирования доступа к выводам для предотвращения несанкционированного доступа.
Выводы имеют винты М5 для присоединения проводов и резьбовые отверстия для прямого, при необходимости, заземления вторичных обмоток. Корпус трансформатора крепится с помощью четырех болтов М12 через отверстия в металлическом основании. Заземляющий болт М8 помещен на опорной плите трансформатора.

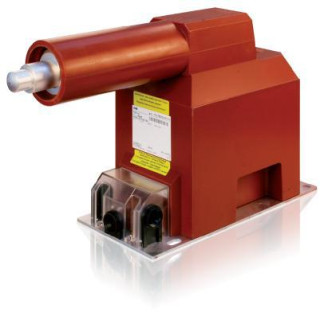

Общий вид трансформатора напряжения TJP 4.0 с указанием места пломбирования представлен на рисунке 1.
Рисунок 1 - Общий вид трансформатора напряжения TJP 4.0 с указанием места пломбирования
отсутствует.
Таблица 1 - Метрологические характеристики
| Параметр | Значения |
| Номинальное напряжение первичной обмотки, кВ | Описание |
| Значения номинальных напряжений вторичных обмоток, В - основных вторичных обмоток - дополнительной вторичной обмотки | 100/V3 ; 100/V3 100/3 |
| Класс точности вторичных обмоток - основных вторичных обмоток - дополнительной вторичной обмотки | 0,5/0,5 3Р |
| Значения номинальных мощностей вторичных обмоток, В - А - основных вторичных обмоток - дополнительной вторичной обмотки | 10/20 20 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора, мм, не более - Высота | 279 |
| - Ширина | 148 |
| - Глубина | 490 |
| Масса трансформатора, кг, не более | 24 |
| Условия эксплуатации: - температура окружающей среды, °С | от минус 25 до +40 |
| Средний срок службы, лет, не менее | 30 |
наносится типографским способом на титульный лист паспорта.
аблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Трансформаторы напряжения (зав. номера: 1VLT5219025150, 1VLT5219025151, 1VLT5219025152, 1VLT5219025153, 1VLT5219025154, 1VLT5219025155) | TJP 4.0 | 6 шт. |
| Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный лабораторный НЛЛ (регистрационный номер в Федеральном информационном фонде 5811-06);
- прибор сравнения КТН -03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- мультиметр «Ресурс-ПЭ» (регистрационный номер в Федеральном информационном фонде 33750-12)
- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения TJP 4.0
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия;
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
