Номер в госреестре | 80152-20 |
Наименование СИ | Трансформаторы тока |
Обозначение типа СИ | LZZBJ9-12/150b/4 |
Изготовитель | ABB Electrical Equipment (Xiamen) Co., Ltd., Китай |
Год регистрации | 2020 |
МПИ (интервал между поверками) | 8 лет |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Трансформаторы тока LZZBJ9-12/150b/4 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы состоят из магнитопровода с тремя вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с двумя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

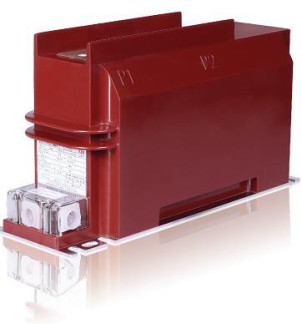

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальное напряжение, кВ | 10 |
Наибольшее рабочее напряжение, кВ | 12 |
Номинальный первичный ток, А | 200 |
Номинальный вторичный ток, А | 5 |
Номинальная частота переменного тока, Гц | 50 |
Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 | 0,5S |
Класс точности обмоток для защиты по ГОСТ 7746-2015 | 5Р/5Р |
Номинальная вторичная нагрузка, В - А | 5/10/10 |
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более | 5 |
Номинальная предельная кратность вторичной обмотки для защиты, не менее | 10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры трансформатора, мм, не более - Высота | 246 |
- Ширина | 149 |
- Глубина | 456 |
Масса трансформатора, кг, не более | 30 |
Условия эксплуатации: - температура окружающей среды, оС | от -25 до +40 |
Средний срок службы, лет, не менее | 30 |
Средняя наработка на отказ, ч, не менее | 262800 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Трансформатор тока (зав. №№ 123362004, 123382004, 123402004, 123412004,123432004, 123442004) | LZZBJ9-12/150b/4 | 6 шт. |
Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока эталонный двухступенчатый ИТТ-3000.5, регистрационный № 19457-00;
- прибор сравнения КНТ -05, регистрационный № 37854-08;
- магазин нагрузок МР 3027, регистрационный № 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока LZZBJ9-12/150b/4
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
