Преобразователи напряжения измерительные аналого-цифровые модульные NI PXIe4309, 80154-20

80154-20
Преобразователи напряжения измерительные аналого -цифровые модульные NI PXIe-4309 (далее - модули) предназначены для измерения мгновенных значений напряжения в электрических цепях.
Карточка СИ
Номер в госреестре 80154-20
Наименование СИ Преобразователи напряжения измерительные аналого-цифровые модульные
Обозначение типа СИ NI PXIe4309
Изготовитель "NI Hungary Software and Hardware Manufacturing Limited Liability Company", Венгрия; "NI Malaysia Sdn. Bhd.", Малайзия
Год регистрации 2020
Срок свидетельства 23.12.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи напряжения измерительные аналого -цифровые модульные NI PXIe-4309 (далее - модули) предназначены для измерения мгновенных значений напряжения в электрических цепях.

Описание

Принцип действия основан на аналого -цифровом преобразовании входного напряжения в цифровой код. Модули имеют 32 входных аналоговых канала, 8 групп по 4 канала в каждой группе. Группа каналов содержит аналого -цифровой преобразователь (АЦП), программируемый усилитель, фильтр нижних частот и мультиплексор для коммутации входных аналоговых каналов.

В состав модулей входят источник опорного напряжения для подстройки, который позволяет минимизировать погрешность измерения напряжения, опорный синхронизирующий генератор частоты и триггеры для синхронизации с внешними устройствами.

Модули устанавливаются в слоты шасси PXIe. На панелях модулей отсутствуют элементы регулировки и подстройки, доступные пользователю. Общий вид модулей представлен на рисунке 1._

место нанесения знака утверждения типа

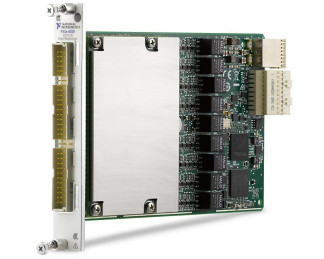

_Рисунок 1 - Общий вид модулей

Программное обеспечение

Программное обеспечение (драйвер) “NI-DAQmx”, устанавливаемое на контроллер (компьютер) служит для управления режимами работы модулей, его метрологически значимая часть предназначена для отображения, записи и хранения измеряемых значений величин. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

NI-DAQmx

Номер версии (идентификационный номер)

не ниже 17.1

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование

Значение

Разрешение АЦП, бит

18

Максимальная частота дискретизации (скорость отсчетов) в группе каналов, Гц

без автоподстройки нуля каждого отсчета, один канал

2-106

без автоподстройки нуля каждого отсчета, несколько каналов

4-105

с автоподстройкой нуля каждого отсчета

1-104

Диапазоны измерения напряжения, В

±0,1; ±1; ±10; ±15

Тип входа

DC

Входное сопротивление, ГОм, не менее

10

Входная емкость, номинальное значение, пФ

200

Пределы допускаемой абсолютной погрешности измерения постоянного напряжения U, В 1,2)

диапазон ±0,1 В

±(6,0-10-5-IUI + 4,7-10-6)

диапазон ±1 В

±(5,5-10-5-IUI + 9,3-10-6)

диапазон ±10 В

±(5,0-10-5-IUI + 5,5-10-5)

диапазон ±15 В

±(5,5-10-5-IUI + 1,56-10-4)

Температурный коэффициент измерения постоянного напряжения U, В/°С 1,2,3)

диапазон ±0,1 В

±(2,5 • 10-5^IUI + 1 • 10-7)

диапазон ±1 В

±(2,0-10-5-IUI + 1 • 10-7)

диапазон ±10 В

±(1,5-10-5-IUI + 1 • 10-7)

диапазон ±15 В

±(2,0-10-5-IUI + 1 • 10-7)

Опорный генератор частоты

Номинальное значение частоты, МГц

100

Пределы допускаемой относительной погрешности частоты

±5 • 10-5

1)    При температуре окружающей среды (23 ±5) °С после автоподстройки (“Self-Calibrate”) и отклонении температуры модуля в пределах ±1 °C от температуры при автоподстройке.

2)    Режим автоподстройки нуля каждого отсчета, частота дискретизации 10 Гц.

3)    В рабочем диапазоне температуры окружающей среды, типовые справочные значения.

Таблица 3 - Основные технические характеристики

Наименование

Значение

Потребляемая мощность от шасси, Вт, не более

17,7

Габаритные размеры (глубина х толщина х высота), мм

216 х 20 х 130

Масса, г, не более

238

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до 55

относительная влажность воздуха, %

от 10 до 90 (без конденсата)

Знак утверждения типа

наносится на панель корпуса модуля в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

представлена в таблице 4.

Таблица 4 - Комплектность модулей

Наименование и обозначение

Кол-во

Преобразователь напряжения измерительный аналого-цифровой модульный NI PXIe-4309

1 шт.

Терминальный блок TB-4309

1 шт. по заказу

Кабели и принадлежности

по заказу

Руководство по эксплуатации 377024A-01R

1 шт.

Методика поверки М4309/МП-2020

1 шт.

Поверка

осуществляется по документу М4309/МП-2020 «ГСИ. Преобразователи напряжения измерительные аналого-цифровые модульные NI PXIe-4309. Методика поверки», утвержденному АО «АКТИ-Мастер» 20.10.2020 г.

Основные средства поверки:

- калибратор многофункциональный Fluke 5730A с усилителем Fluke 5725A, регистрационный номер 60407-15 (усилитель Fluke 5725A не используется).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на панель корпуса модулей в виде наклейки и/или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.027-2001. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

Техническая документация компании “National Instruments Corporation”

Зарегистрировано поверок 7
Поверителей 1
Актуальность данных 17.09.2024
80154-20
Номер в ГРСИ РФ:
80154-20
Производитель / заявитель:
"NI Hungary Software and Hardware Manufacturing Limited Liability Company", Венгрия; "NI Malaysia Sdn. Bhd.", Малайзия
Год регистрации:
2020
Cрок действия реестра:
23.12.2025
