| Номер в госреестре | 80155-20 |
| Наименование СИ | Термопреобразователи с унифицированным выходным сигналом |
| Обозначение типа СИ | ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-ЛЕх, ТСПУ-Л-Ех, ТХАУ-Л-Ех |
| Изготовитель | Общество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»), Челябинская обл., г.о. Челябинский, г. Челябинск |
| Год регистрации | 2020 |
| Срок свидетельства | 18.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи с унифицированным выходным сигналом ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех (далее по тексту - термопреобразователи) предназначены для измерений и преобразования температуры жидких, газообразных и сыпучих сред в унифицированный токовый выходной сигнал по ГОСТ 26.011 -80, в т.ч. и во взрывоопасных зонах помещений и наружных установок.
Принцип действия термопреобразователей основан на преобразовании температуры в электрическое сопротивление (при использовании в качестве первичных преобразователей (ПП) термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009) или в термоэлектродвижущую силу (при использовании в качестве ПП преобразователей термоэлектрических (ТП) с НСХ по ГОСТ Р 8.585-2001) и последующим преобразованием сигнала от ПП в унифицированный токовый выходной сигнал.
Термопреобразователи конструктивно состоят из измерительной вставки, защитной арматуры и измерительного преобразователя (ИП). ИП размещен в металлическом корпусе соединительной головки. Соединительная головка имеет съемную крышку, электрический разъем или кабельный вывод (для исполнений ТСМУ-Л-Ехё, ТСПУ-Л-Ехё, ТХАУ-Л-Ехё), и винт защитного заземления. ПП размещен в защитной арматуре с различными видами присоединения к объекту измерений и с помощью резьбового соединения крепится к соединительной головке.
Термопреобразователи ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех различаются между собой по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Термопреобразователи ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех имеют взрывозащищенные исполнения ТСМУ-Л-Ех^ ТСПУ-Л-Ех^ ТХАУ-Л-Ех1 с видом взрывозащиты «Искробезопасная цепь» и маркировкой 0Ех ia IIC Т4...Т6 Ga X, а также исполнения ТСМУ-Л-Ехё, ТСПУ-Л-Ехё, ТХАУ-Л-Ехё с видом взрывозащиты «Взрывонепроницаемая оболочка» и маркировкой и маркировкой 1Ех db IIC T6 Gb Х.
Обозначения исполнений термопреобразователей представлены в таблице 1.
Таблица 1
| ТСПУ-Л, ТСМУ-Л, ТХАУ-Л | Термопреобразователи с унифицированным выходным сигналом | |||||||||
| П | редел допускаемой основной приведенной погрешности, % | |||||||||
| 2 | ± 0,25 | |||||||||
| 3 | ± 0,5 | |||||||||
| 4 | ± 1,0 | |||||||||
| 5 | ± 0,1 | |||||||||
| Выходной сигнал | ||||||||||
| 2 | 4-20 мА | |||||||||
| 3 | 20-4 мА | |||||||||
| Конструктивное исполнение головки | ||||||||||
| 1 | Кабельный ввод муфта | |||||||||
| 2 | Кабельный ввод G 3/4 | |||||||||
| 3 | Кабельный ввод G ^ (для исполнений Exd); штуцерное соединение (для остальных) | |||||||||
| 4 | Разъемное соединение | |||||||||
| Конструктивное исполнение термозонда | ||||||||||
| 1 | Установка в гнездо d10 мм (для исп. Exd - d8 мм) | |||||||||
| 2 | C передвижным штуцером (для исп. Exd - с приварным штуцером) | |||||||||
| 3 | С передвижным штуцером и утонением (для исп. Exd - фланцевое крепление) | |||||||||
| 4 | С приваренным штуцером (для исп. Exd - штуцер с конической резьбой | |||||||||
| 5 | Установка в гнездо d6 мм (для исп. Exd - с приварным штуцером и утонением) | |||||||||
| 6 | С передвижным штуцером (только для исп.Exd) | |||||||||
| Трансмиттер | ||||||||||
| 1 | ТМТ 180L | |||||||||
| 2 | ТМТ 181L | |||||||||
| 3 | ТМТ 181L-Ex | |||||||||
| 4 | ТТ | |||||||||
| 5 | ТТ-Ех | |||||||||
| Вид взрывозащиты | ||||||||||
| - | Общепромышленное исполнение | |||||||||
| Exi | Искробезопасная цепь | |||||||||
| Exd | Взрывонепроницаемая оболочка | |||||||||
| Диапазон настройки преобразователя (по заказу), °С | ||||||||||
| 0+1 | 00 (для примера) | |||||||||
| Монтажная длина, мм | ||||||||||
| от 250 мм до 2000 мм | ||||||||||
| Материал защитной арматуры | ||||||||||
| 12Х18Н10Т | ||||||||||
| по заказу | ||||||||||
| Климатическое исполнение | ||||||||||
| Д3 | ||||||||||

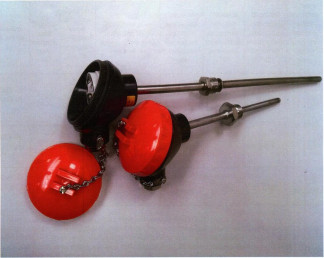

На рисунке 1 представлены фотографии общего вида термопреобразователей.
Рисунок 1 - Общий вид термопреобразователей с унифицированным выходным сигналом ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех Пломбирование термопреобразователей не предусмотрено.
В термопреобразователях предусмотрено только внутреннее программное обеспечение (ПО). Внутреннее ПО состоит из встроенной в микропроцессорный модуль ИП метрологически значимой части ПО. Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077 -2014.
Идентификационные данные ПО приведены в таблицах 2 и 3.
Таблица 2_
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | TT-HART Firmware |
| Номер версии ПО, не ниже | 1.01 |
| Цифровой идентификатор ПО | Не используется |
Таблица 3
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | TMT-18x |
| Номер версии ПО, не ниже | 1.01.00 |
| Цифровой идентификатор ПО | Не используется |
Таблица 4 - Метрологические характеристики термопреобразователей
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры (1), °С: - ТСМУ-Л, ТСМУ-Л-Ех - ТСПУ-Л, ТСПУ-Л-Ех - ТХАУ-Л, ТХАУ-Л-Ех | от -50 до +180 от -196 до +650 от -40 до +1100 |
| Тип НСХ первичного преобразователя (а, °С-1) - ТСМУ-Л, ТСМУ-Л-Ех - ТСПУ-Л, ТСПУ-Л-Ех - ТХАУ-Л, ТХАУ-Л-Ех | 50М (0,00428), 100М (0,00428) Pt100 (0,00385), 100П (0,00391) К |
| Пределы допускаемой основной приведенной погрешности (А), % (от диапазона измерений) - ТСМУ-Л, ТСМУ-Л-Ех - ТСПУ-Л, ТСПУ-Л-Ех - ТХАУ-Л, ТХАУ-Л-Ех | ±0,1; ±0,25; ±0,5 ±0,1(2); ±0,25; ±0,5 ±0,25; ±0,5; ±1,0 |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды от нормальных условий (от +18 до +28 °С включ.), % (от диапазона измерений)/10 °С | А |
| Диапазон унифицированного выходного сигнала, мА | от 4 до 20, от 20 до 4 |
| Примечания: 1. Допускается изготовление термопреобразователей с другими диапазонами измерений, входящими в вышеуказанные. При этом разность верхнего и нижнего пределов диапазона измерений должна быть: - для ТСМУ-Л, ТСМУ-Л-Ех не менее 200 °С с пределом основной погрешности ±0,1 %; - для ТСМУ-Л, ТСМУ-Л-Ех, ТСПУ-Л, ТСПУ-Л-Ех не менее 100 °С с пределом основной погрешности ±0,25 %; - для ТСМУ-Л, ТСМУ-Л-Ех, ТСПУ-Л, ТСПУ-Л не менее 50 °С с пределом основной погрешности ±0,5 %; - для ТХАУ-Л, ТХАУ-Л-Ех не менее 300 °С с пределом основной погрешности ±0,25 % (и более); не менее 350 °С с пределом основной погрешности ±0,5 % (и более); не менее 200 °С с пределом основной погрешности 1 %. 2. Пределы допускаемой основной погрешности ±0,1 % для ТСПУ-Л и ТСПУ-Л-Ех могут быть обеспечены в диапазонах температур от -196 до +400 °С и от 0 до +500 °С | |
Таблица 5 - Основные технические характеристики термопреобразователей
| Наименование характеристики | Значение характеристики |
| Напряжение питания постоянного тока, В - ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех^ ТСПУ-Л-Ех^ ТХАУ-Л-Ехd - ТСМУ-Л -Exi, ТСПУ-Л-Exi, ТХАУ-Л-Ем | от 10 до 36 24 |
| Потребляемая мощность, В-А, не более | 1 |
| Электрическое сопротивление изоляции (при температуре от +18 до +28 °С и относительной влажности воздуха от 30 до 80 % (при напряжении 100 В), МОм, не менее | 20 |
| Условное давление рабочей среды, МПа (в зависимости от исполнения) | от 0,25 до 30 |
| Длина погружаемой части, мм - ТСМУ-Л, ТСМУ-Л-Ех, ТСПУ-Л, ТСПУ-Л-Ех - ТХАУ-Л, ТХАУ-Л-Ех | от 250 до 2000 от 250 до 2000 |
| Диаметр монтажной части, мм | от 6 до 20 |
| Масса, кг | от 0,3 до 4 |
| Наименование характеристики | Значение характеристики |
| Группа климатического исполнения в соответствии с ГОСТ 52931 -2008 при работе в диапазоне температур от -50 до +85 °С | Д3 |
| Средняя наработка до отказа, ч, не менее | 32 000 |
| Средний срок службы, лет, не менее | 12 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % | от -50 до +85 95 |
| Устойчивость к механическим воздействиям по ГОСТ 52931 -2008 | F3 |
наносится типографским способом на титульный лист паспорта и Руководства по эксплуатации, а также на паспортную табличку, наклеенную на головку термопреобразователя, либо выгравированную на защитной арматуре.
Комплектность термопреобразователей приведена в таблице 6. Таблица 6_
| Наименование | Обозначение | Количество |
| Термопреобразователь | - | 1 шт. (в соответствии с заказом) |
| Руководство по эксплуатации | 2.821.129 РЭ 2.821.134 РЭ | 1 экз. (на партию термопреобразователей 10 шт. при поставке в один адрес) |
| Методика поверки | 207-053-2019 | |
| Паспорт | 2.821.129 ПС 2.821.134 ПС | 1 экз. |
осуществляется по документу МП 207-053-2019 «ГСИ. Термопреобразователи с унифицированным выходным сигналом ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ех. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.12.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометры сопротивления эталонные ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);
Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
Калибраторы температуры эталонные «ЭЛЕМЕР-КТ-650» (Регистрационный № 45032-10); Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-062-00226253-2007 Термопреобразователи с унифицированным выходным сигналом ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-Л-Ех, ТСПУ-Л-Ех, ТХАУ-Л-Ex. Технические условия.
