| Номер в госреестре | 80158-20 |
| Наименование СИ | Акселерометры широкополосные трёхкомпонентные |
| Обозначение типа СИ | МТСС |
| Изготовитель | Общество с ограниченной ответственностью "Рсенсорс" (ООО "Рсенсорс"), Московская обл., г. Долгопрудный |
| Год регистрации | 2020 |
| Срок свидетельства | 18.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры широкополосные трёхкомпонентные МТСС предназначены для преобразований сейсмических колебаний земной поверхности в аналоговый сигнал.
Принцип действия акселерометров широкополосных трёхкомпонентных МТСС (далее по тексту - акселерометры) основан на преобразовании перемещения чувствительного элемента, вызванного колебаниями основания акселерометра, в электрический сигнал, пропорциональный величине ускорения.
Акселерометр состоит из электронной платы и трёх высокочувствительных молекулярно-электронных датчиков -преобразователей - одного вертикального и двух горизонтальных, оси чувствительности которых ориентированы по трём ортогональным осям, закреплённых на общем основании и помещённых в защитный внешний корпус.
При внешнем механическом воздействии рабочая жидкость внутри преобразователей (концентрированный раствор электролита) перемещается между электродами преобразователя, подводя к ним или удаляя от них ионы растворенного вещества. Конвективный поток заряженных ионов вызывает электрический отклик на электродах, который усиливается и преобразуется в электрический сигнал (напряжение) на выходе, пропорциональный ускорению, с которым движется поверхность, на которой закреплён акселерометр.
Акселерометры выпускаются в двух модификациях: МТСС-1033А и МТСС- 1043A, отличающиеся друг от друга метрологическими характеристиками.

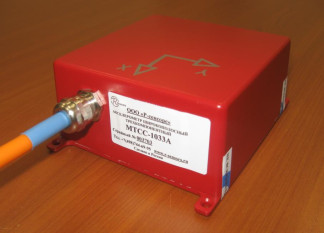

Общий вид акселерометра представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнено опломбирование корпуса акселерометра при помощи наклейки, закреплённой на линии разъёма корпуса. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| МТСС-1033А | МТСС-1043А | |
| Диапазон преобразований ускорения, м/с2 | ±(2-10-5-19,6) | ±(8-10-6-7,84) |
| Частотный диапазон преобразований ускорения, Гц | от 0,1 до 120 | |
| Пределы допускаемой относительной погрешности преобразований ускорения на частоте 1 Гц, % | ±0,4 | |
| Неравномерность амплитудно-частотной характеристики (АЧХ) в рабочем диапазоне частот, дБ | ±0,5 | |
| Номинальный коэффициент преобразования на частоте 1 Гц, В/м/с2 | 0,24 | 0,6 |
| Отклонение коэффициента преобразования от номинального значения, дБ, не более | ±1 | |
| Динамический диапазон преобразований, дБ, не менее | 120 | |
| Спектральная плотность мощности шума, м2/(с4Гц), не более | 1,5-10-6 | 0,7-10"6 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| МТСС-1033А МТСС-1043А | |
| Число измерительных осей | 3 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 10,5 до 16 |
| Потребляемая мощность при напряжении постоянного тока 12 В, В-А, не более | 0,42 |
| Габаритные размеры, мм, не более -длина; -ширина; -высота. | 120 120 60 |
| Масса (без кабеля), кг, не более | 0,9 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха при температуре 25°С, %, не более | от -40 до +55 95 |
| Средний срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 45 000 |
наносится на корпус акселерометра способом шелкографии и на титульный лист руководства по эксплуатации типографским методом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометр широкополосный трёхкомпонентный | МТСС-1033А / МТСС- 1043А | 1 шт. |
| Руководство по эксплуатации | РЭ-26.51.66.131 -008-73081503-18 | 1 экз. |
| Методика поверки | 253-382-2020 МП | 1 экз. |
осуществляется по документу 253-382-2020 МП «ГСИ. Акселерометры широкополосные трёхкомпонентные МТСС. Методика поверки», утверждённому
ФГУП «ВНИИМ им. Д.И. Менделеева» 21.04.2020 г.
Основные средства поверки:
- установка сейсмометрическая горизонтальная УСГ -3М из состава эталона ГЭТ 159-2011. Диапазон частот от 0,001 Гц до 30 Гц; диапазон амплитуд ускорений от 5 10-7 до 10 м/с2; 0о=от 1 10-4 до 1 10-3; Бо=от 210-4 до 5 10-3;
- установка сейсмометрическая вертикальная УСВ -2 из состава эталона ГЭТ 159-2011. Диапазон частот от 0,001 до 30 Гц; диапазон амплитуд ускорений от 5 10-7 до 10 м/с2; 0о=от 210-4 до 4 10-3; So=2 10-4 - 5 10-3;
- рабочий эталон первого разряда единиц длины, скорости и ускорения при колебательном движении твёрдого тела. Приказ № 2772 от 27.12.2018 «Об утверждении государственной поверочной схемы для средств измерений средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения». Диапазон измерений ускорений от 1Т0"3 до 20 м/с2 в диапазоне частот от 0,1 до 200 Гц, 5о = от 2Т0"3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ-26.51.66.131-008-73081503-18 «Акселерометры. широкополосные
трёхкомпонентные МТСС. Технические условия»
| Зарегистрировано поверок | 13 |
| Поверителей | 2 |
| Актуальность данных | 20.09.2024 |
