| Номер в госреестре | 80162-20 |
| Наименование СИ | Терморегистраторы одноразовые |
| Обозначение типа СИ | TermoKont MK моделей A90, B9A |
| Изготовитель | "Shanghai Dewav IoT Technology Co., Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 18.12.2025 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Терморегистраторы одноразовые «Termo-Kont МК» моделей A90, B9A (далее по тексту -терморегистраторы) предназначены для измерений и регистрации температуры и относительной влажности при перевозке различной продукции.
Принцип действия терморегистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных первичных преобразователей температуры и относительной влажности.
Терморегистраторы изготавливаются моделей A90 и B9A, которые отличаются друг от друга по метрологическим и техническим характеристикам.
Терморегистратор представляет собой автономный программируемый самописец, фиксирующий температуру и относительную влажность (только для модели B9A) в течение заданного интервала времени и длительности записи. Запись установочных параметров в терморегистраторы, заявляемых пользователем, осуществляется при помощи программного обеспечения на предприятии-изготовителе. Считывание информации, накопленной в терморегистраторах, производится в виде отчетного файла формата «. pdf» при его подключении к персональному компьютеру.
Запись установочных параметров, а также считывание накопленной информации возможно самим пользователем с помощью удаленного сервера (www.cloud.termokont.ru) с установленным программным обеспечением, доступ на который обеспечивается индивидуальным паролем. После однократного мониторинга температурного или температурновлажностного режима, терморегистраторы дальнейшей эксплуатации не подлежат.
Терморегистраторы имеют встроенную SIM карту для отслеживания местоположения по базовым станциям сотовой связи (частоты 850/900/1800/1900 МГц). Данные измерений и навигационные координаты местонахождения терморегистраторов передаются на удаленный сервер (www.cloud.termokont.ru). Считывание информации возможно как в онлайн-режиме, так и за выбранный прошедший промежуток времени.
Конструктивно терморегистраторы выполнены в виде компактного моноблока из поликарбоната со встроенным первичным преобразователем. На лицевой стороне расположены кнопки управления и светодиодные индикаторы для предупреждения или информирования пользователя о состоянии записи. В корпус терморегистраторов встроен USB-разъем, c помощью которого они подключаются непосредственно к персональному компьютеру.

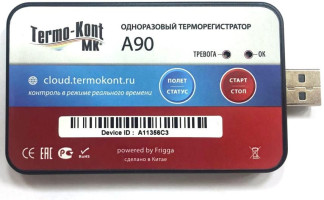

Общий вид терморегистраторов представлен на рисунке 1.
Г
Y Knnt ОДНОРАЗОВЫЙ ТЕРМОРЕГИСТРАТОР
А90 _ „
се ен[ ф
powered by Frigga сделано а Китае
Программное обеспечение (ПО) терморегистраторов состоит из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в терморегистраторы на предприятии -изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Автономная часть ПО, установленная на удаленном сервере, применяется для программирования таких параметров терморегистраторов, как: период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт), а также для обработки результатов измерений каждого зарегистрированного терморегистратора (нахождение максимального, минимального и среднего значения температуры за заданный период), и формирования отчетов за определенный промежуток времени в форме графиков и таблиц по каждой позиции измерения.
Данное ПО также позволяет:
- создавать точные и полные копии записей путем экспорта данных в формате Excel или PDF (по выбору пользователя) для представления на электронном или бумажном носителе;
- осуществлять защиту хранящихся в базе данных от корректировок;
- ограничивать доступ к данным - доступ разрешен только авторизованным пользователям после введения индивидуальных логина и пароля;
- проводить аудит пользователей с сохранением в базе данных точного времени информирования о нарушении температурного режима путем передачи данных по электронной почте или отправки SMS-сообщения;
- определять навигационные координаты местонахождения терморегистраторов, а также отслеживать весь маршрут следования при перевозках различной продукции.
Идентификационные данные встроенного ПО терморегистраторов представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V0.01 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Метрологические и основные технические характеристики терморегистраторов приведены в таблицах 2-3.
Т аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| A90 | B9A | |
| Диапазон измерений температуры, °С | от -30 до +70 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне от -30 до -10 °С не включ. - в диапазоне от -10 до +45 °С включ. - в диапазоне св. +45 до +70 °С | ±1,0 ±0,5 ±1,0 | |
| Разрешающая способность показаний при измерении температуры, °С | 0,1 | |
| Диапазон измерений относительной влажности, % | - | от 5 до 95 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % | - | ±5 |
| Диапазон показаний относительной влажности, % | от 1 до 99 | |
| Разрешающая способность показаний при измерении относительной влажности воздуха, % | - | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| A90 | B9A | |
| Номинальное напряжение питания, В | 3 (встроенный литиевый аккумулятор) | 3,7 (встроенный литиевый аккумулятор) |
| Габаритные размеры, мм | 85x51,5x9,4 | 100x65,6x12,5 |
| Масса, г | 54 | 94 |
| Количество записей в памяти терморегистратора | 28 800 | |
| Интервал между измерениями (регистрацией) данных, мин | от 10 до 60 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при окружающей температуре +25 °С) %, не более | от -30 до +70 99 | |
| Средний срок службы с момента запуска, суток, не более | 20 | 60 |
наносится на титульный лист Руководства по эксплуатации на терморегистраторы типографским способом, а также на корпус терморегистратора с помощью наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т ерморегистратор | в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Методика поверки | МП 207-023-2020 | 1 шт. |
осуществляется по документу МП 207-023-2020 «ГСИ. Терморегистраторы одноразовые «Termo-Kont МК» моделей A90, B9A. Методика поверки», утверждённому ФГУП «ВНИИМС»
30.06.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15М (Регистрационный № 19736-11);
Рабочий эталон 2, 3 разрядов по ГОСТ 8.547-2009 - измеритель комбинированный Testo 645 с зондом 0636 9741 (Регистрационный № 17740-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в руководство по эксплуатации.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 Государственная поверочная схема для средств измерений влажности
газов.
Техническая документация фирмы-изготовителя.
