| Номер в госреестре | 80165-20 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | 2хPT100 4-L 5-68450-BB1382A-05 |
| Изготовитель | "Dittmer Temperaturfuhler GmbH & Co. KG", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые 2хРТ100 4-L 5-68450-BB1382A-05 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры смазочного масла в модуле жидкого топлива и температуры жидкости в расширительном баке в составе паротурбинной установки с паровой турбиной серии SST-600, эксплуатируемой на ПАО «Нижнекамскнефтехим» ПГУ -ТЭЦ, г. Нижнекамск.
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи имеют разборную конструкцию и состоят из сменной измерительной вставки и защитной арматуры, которая соединена с защитной головкой формы DA-B.
Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой. Внутри трубки размещены два ЧЭ с минеральной изоляцией проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Материал трубки измерительной вставки и защитной арматуры - нержавеющая сталь.
Схема соединения внутренних проводников ТС с ЧЭ: 4-х проводная.
Пломбирование термопреобразователей сопротивления платиновых 2хPT100 4-L 5-68450-BB1382A-05 не предусмотрено.

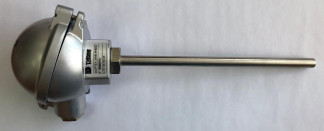

Фотографии общего вида ТС представлена на рисунке 1.
Рисунок 1 - Общий вид ТС в разобранном виде
отсутствует.
Метрологические и основные технические характеристики термопреобразователей сопротивления платиновых 2хРТ100 4-L 5-68450-BB1382A-05 приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики ТС
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0 до +300 |
| Условное обозначение НСХ по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС а , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (R0), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | В |
| Допуск по ГОСТ 6651-2009/МЭК 60751, °С (t - значение измеряемой температуры) | ±(0,3+0,005 |t|) |
Таблица 2 - Основные технические характеристики ТС
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 |
| Диаметр монтажной части ТС, мм | 10 |
| Длина монтажной части ТС, мм | 195 |
| Габаритные размеры измерительной вставки, мм (диаметрхдлина) | 6x230 |
| Масса, кг | 0,52 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +85 95 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления платиновый | 2хРТ100 4-L 5-68450-BB1382A-05 | 4 шт. |
| Паспорт (на русском языке) | - | 4 экз. |
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (регистрационный номер в Федеральном информационном фонде 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (регистрационный номер в Федеральном информационном фонде 19736-11);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (регистрационный номер в Федеральном информационном фонде 39300-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы «Dittmer Temperaturfuhler GmbH & Co. KG», Германия.
