| Номер в госреестре | 80166-20 |
| Наименование СИ | Манекены головы и торса |
| Обозначение типа СИ | HATS 5128 |
| Изготовитель | Компания "Brüel & Kjær Sound & Vibration Measurement A/S", Дания |
| Год регистрации | 2020 |
| Срок свидетельства | 18.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манекены головы и торса HATS 5128 (далее - манекены) предназначены для моделирования и измерений параметров звукового поля, соответствующего звуковому полю вблизи головы и торса человека.
Принцип действия основан на моделировании звукового поля, идентичному полю вблизи головы и торса человека, за счёт геометрической конфигурации и размеров манекенов, соответствующих международным средним антропометрическим данным взрослого человека. Встроенный в манекен прибор «Искусственный рот» дает возможность создания звукового поля, которое имитирует звуковое поле человеческого голоса, а два встроенных прибора «Искусственное ухо» предназначены для измерений параметров внешних источников звука.
Манекены состоят из макета головы со встроенными приборами «Искусственный рот» и «Искусственное ухо», установленного на достигающем до талии макете торса. Манекены могут иметь дополнительную опцию в виде устройства позиционирования телефонной трубки 4606.
Конструкция манекенов является комбинацией несложных геометрических фигур, к которым относятся участки плоскостей и поверхностей шаров и цилиндров. Манекены специально сконструированы для испытаний наушников, слуховых аппаратов, мобильных и стационарных телефонов, устройств связи без помощи рук, средств защиты органов слуха, оценки качества громкоговорящей связи в кабине транспортного средства.
Геометрическая опорная точка определена средней точкой прямой, проходящей через центры отверстий ушного канала. Плоскость симметрии расположена перпендикулярно к упомянутой прямой и содержит геометрическую опорную точку. Манекены могут устанавливаться на расположенных снизу ножках или могут быть закреплены на треножнике или поворотной платформе.

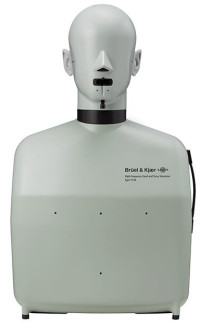

Общий вид манекенов с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Пломбирование манекенов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики_
Значение
Наименование характеристики
Максимальный воспроизводимый уровень звукового давления (УЗД) в контрольной точке* прибора «Искусственный рот» при воспроизведении тонального сигнала, дБ отн. 20 мкПа, не менее:
- в диапазоне частот от 100 до 200 Гц
100
110
95
- в диапазоне частот свыше 200 Гц до 3 кГц
- в диапазоне частот свыше 3 до 12,5 кГц
| Наименование характеристики | Значение |
| Непрерывный минимальный воспроизводимый УЗД в третьоктавных полосах частот в контрольной точке* прибора «Искусственный рот», при воспроизведении розового шума, дБ отн. 20 мкПа, не менее: - в диапазоне частот от 20 до 50 Гц | 55 |
| - в диапазоне частот свыше 50 до 160 Гц | 85 |
| - в диапазоне частот свыше 160 Гц до 4 кГц | 106 |
| - в диапазоне частот свыше 4 до 10 кГц | 100 |
| - в диапазоне частот свыше 10 до 20 кГц | 85 |
| Коэффициент нелинейных искажений при воспроизведении тонального сигнала с УЗД 94 дБ отн. 20 мкПа, %, не более: - в диапазоне частот от 100 до 300 Гц | 14 |
| - в диапазоне частот свыше 300 Гц до 11,8 кГц | 2 |
| Уровень чувствительности по звуковому давлению микрофонов из состава прибора «Искусственное ухо» на частоте 250 Гц, дБ отн. 1 В/Па | от -35,5 до -39,9 |
| Рабочий диапазон частот микрофонов из состава прибора «Искусственное ухо» при отклонении уровня чувствительности по звуковому давлению от значения на частоте 250 Гц не более ±0,5 дБ, Гц | от 20 до 20000 |
| Номинальное значение резонансной частоты прибора «Искусственное ухо», кГц | от 12 до 15 |
| * 2,5 см по оси прибора «Искусственный рот» от плоскости искусственных губ | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 48 до 52 |
| Габаритные размеры, см, не более: - макет головы и торса длина ширина высота | 183 410 695 |
| Масса, кг, не более | 9 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, %, не более - атмосферное давление, мм рт. ст. | от +15 до +25 80 от 630 до 800 |
наносится на макет торса в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность манекенов
| Наименование | Обозначение | Количество |
| 1 Манекен головы и торса в составе: | HATS 5128 | 1 шт. |
| 1.1 Макет головы | - | 1 шт. |
| 1.2 Макет торса | - | 1 шт. |
| 1.3 Прибор «Искусственное ухо» | 4620-R-001 | 1 шт. |
| 1.4 Прибор «Искусственное ухо» | 4620-L-001 | 1 шт. |
| 1.5 Правая ушная раковина | UI-0152-001 | 1 шт. |
| 1.6 Левая ушная раковина | UI-0153-001 | 1 шт. |
| 1.7 Устройство позиционирования | 4606 | 1 шт.* |
| 3 Руководство по эксплуатации | - | 1 экз. |
| 4 Паспорт | - | 1 экз. |
| 5 Методика поверки | 340-0324-20 МП | 1 экз. |
| * Опция | ||
осуществляется по документу 340-0324-20 МП «Манекены головы и торса HATS 5128. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 24.03.2020.
Основные средства поверки:
- шумомер, анализатор спектра, виброметр 2250 (регистрационный номер 65096-16 в Федеральном информационном фонде);
- калибратор акустический 4231 (регистрационный номер 67480-17 в Федеральном информационном фонде);
- капсюль микрофонный конденсаторный 4192 (регистрационный номер 65095-16 в Федеральном информационном фонде);
- система для анализа сигналов многоканальная «PULSE» (регистрационный номер 17590-10 в Федеральном информационном фонде);
- генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (регистрационный номер 45344-10 в Федеральном информационном фонде);
- мультиметр 34401А (регистрационный номер 54848-13 в Федеральном информационном фонде);
- аудиоанализатор U8903A (регистрационный номер 52149-12 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых манекенов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Манекены головы и торса HATS 5128. Руководство по эксплуатации.
Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 05.12.2024 |
