| Номер в госреестре | 80171-20 |
| Наименование СИ | Преобразователи термоэлектрические с двумя термопарами |
| Обозначение типа СИ | 2xTyp K |
| Изготовитель | ?ма "Rössel-Messtechnik GmbH", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические с двумя термопарами 2хТур K (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры отработанных газов в составе газотурбинной установки с двумя газовыми турбинами серии SGT5-2000E, эксплуатируемых на ПАО «Нижнекамскнефтехим» ПГУ-ТЭЦ, г. Нижнекамск.
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из -за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи имеют разборную конструкцию и состоят из измерительной вставки с двумя чувствительными элементами (ЧЭ) - термопарами (с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры с монтажным узлом и клеммной головки. Измерительная вставка ТП помещена в защитную трубку, имеющую на конце сужение и открытую зону расположения ЧЭ измерительной вставки, защищенную от механических повреждений специальной конструкцией.
В качестве ЧЭ применяются термопары с номинальной статической характеристикой (НСХ) типа «K».

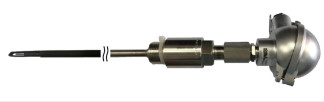

Общий вид ТП представлен на рисунках 1 и 2.
Пломбирование ТП не предусмотрено.
отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.
| Таблица 1 - М | етрологические характеристики ТП | ||
| Условное обозначение НСХ | Класс допуска | Диапазон измерений температуры, °С | Пределы допускаемых отклонений ТЭДС от НСХ, °С |
| К | 1 | от -40 до +375 включ. св. +375 до +600 | ±1,5 ±0,0044 |
Основные технические характеристики преобразователей термоэлектрических с двумя термопарами 2хТур K приведены в таблице 2.
Таблица 2 - Основные технические характеристики термопреобразователей_
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее | 100 |
| Длина монтажной части ТП, мм | 1575 |
| Диаметр монтажной части ТП, мм | 11 |
| Диаметр монтажной части в месте нахождения ЧЭ, мм | 2 |
| Масса, кг | 2,3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +150 95 |
| Средний срок службы, лет | 10 |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом. Комплектность средства измерений
| Таблица 3 - Комплектность средства изме | )ений | ||
| Наименование | Обозначение | Количество | |
| Преобразователь термоэлектрический с двумя термопарами | 2хТур K | 12 шт. | |
| Паспорт (на русском языке) | - | 12 экз. |
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический эталонный ТППО (Регистрационный № 19254-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300 -08); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим с двумя термопарами 2хТур K
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
