| Номер в госреестре | 80172-20 |
| Наименование СИ | Преобразователи термоэлектрические с одной термопарой |
| Обозначение типа СИ | AL-KB-1,5-870-0,15 |
| Изготовитель | "Rössel-Messtechnik GmbH", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические с одной термопарой AL-KB-1,5-870-0,15 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры воздуха в камере сгорания в составе газотурбинной установки с двумя газовыми турбинами серии SGT5-2000E, эксплуатируемых на ПАО «Нижнекамскнефтехим» ПГУ -ТЭЦ, г. Нижнекамск.
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из -за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи конструктивно выполнены в виде измерительной вставки кабельного типа, помещенную в гибкую тонкостенную оболочку, завальцованную со стороны рабочего спая термопреобразователя, и кабеля с удлинительными проводами в металлической оплетке. Измерительная вставка состоит из одного чувствительного элемента - термопары с номинальной статической характеристикой (НСХ) преобразования типа «К» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) с минеральной (MgO) изоляцией термоэлектродов и изолированным незаземленным рабочим спаем. Материал оболочки ТП - сплав Inconel.
После установки термопреобразователей в камеру сгорания их дальнейший демонтаж невозможен в связи с особенностями их применения и конструкции.

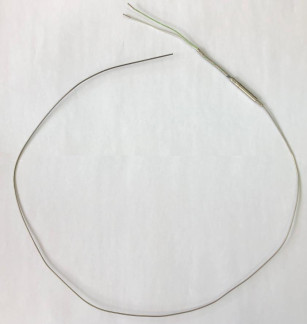

Общий вид ТП представлен на рисунке 1.
Рисунок 1 - Общий вид ТП Пломбирование преобразователей термоэлектрических с одной термопарой AL-KB-1,5-870-0,15 не предусмотрено.
отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.
Таблица 1
| Условное обозначение НСХ | Класс допуска | Диапазон измерений температуры, °С | Номинальная температура применения, °С | Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
| К | 2 | от 0 до +333 включ. св. +333 до +1100 | +420 | ±2,5 ±0,0075 t |
Технические характеристики преобразователей термоэлектрических с одной термопарой AL-KB-1,5-870-0,15 приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Длина монтажной части ТП, мм | 870 |
| Диаметр монтажной части ТП, мм | 1,5 |
| Длина удлинительных проводов, мм | 150 |
| Масса, г | 15 |
| Электрическое сопротивление изоляции ТП при температуре окружающей среды от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +5 до +85 95 |
| Наименование характеристики | Значение |
| Назначенный срок службы, лет | 10 |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический с одной термопарой | AL-KB-1,5-870-0,15 | 64 шт. |
| Паспорт (на русском языке) | - | 64 экз. |
осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический эталонный ТППО (Регистрационный № 19254-10);
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11);
Термостаты жидкостные серии «ТЕРМОТЕСТ» (Регистрационный № 39300 -08); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 4657611);
Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим с одной термопарой AL-KB-1,5-870-0,15
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
| Зарегистрировано поверок | 64 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
