| Номер в госреестре | 80174-20 |
| Наименование СИ | Установка поверочная передвижная на базе ультразвукового преобразователя расхода ГКС-1 "Дружба" |
| Изготовитель | Общество с ограниченной ответственностью Научнопроизводственное предприятие "ГКС" (ООО НПП "ГКС"), г. Казань |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная передвижная на базе ультразвукового преобразователя расхода ГКС-1 «Дружба» (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц объемного и массового расхода жидкости, объема и массы жидкости в потоке.
Принцип действия установки основан на воспроизведении единиц объемного и массового расхода жидкости, объема и массы жидкости в потоке с помощью гидравлического тракта, системы управления, регулирования, сбора и обработки информации, и измерений расхода жидкости и количества жидкости в потоке средствами измерений.
Установка состоит из средств измерений расхода жидкости и количества жидкости в потоке, средств измерений температуры, давления и плотности измеряемой среды, системы стабилизации расхода измеряемой среды, системы управления, регулирование сбора и обработки информации. Массовый расход жидкости и масса жидкости в потоке вычисляется системой управления, регулирования, сбора и обработки информации.
В качестве средства измерений расхода жидкости и количества жидкости в потоке в составе установки применяется один преобразователь расхода жидкости ультразвуковой DFX-ММ (регистрационный номер 57471-14) с номинальным диаметром DN250.
В качестве средств измерений температуры измеряемой среды применяются датчики температуры Rosemount 644 (регистрационный номер 63889-16), термометры электронные «ExT-01» (регистрационный номер 44307-10).
В качестве средств измерений давления измеряемой среды применяются датчики давления Метран-150 (регистрационный номер 32854-13), манометры МП показывающие и сигнализирующие (регистрационный номер 59554-14).
В качестве средства измерений плотности жидкости измеряемой среды применяется преобразователь плотности и расхода CDM (регистрационный номер 63515-16), модели СDM100P.
Система управления, регулирования, сбора и обработки информации реализована на базе комплекса измерительно-вычислительного ИМЦ-07 (регистрационный номер 75139-19).
Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемых средств измерений и средств измерений установки.

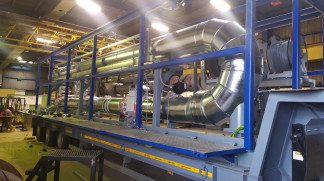

Общий вид установки представлен на рисунке 1.
Схема пломбировки фланцевых соединений преобразователя расхода жидкости ультразвукового DFX-ММ, входящего в состав установки, приведены на рисунке 2. Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения преобразователя расхода жидкости ультразвукового DFX-ММ, входящего в состав установки, с нанесением знака поверки на пломбу. Средства измерений температуры, давления, плотности измеряемой среды, а также комплекс измерительно-вычислительный ИМЦ-07 пломбируются в соответствии с описанием типа на конкретное средство измерений.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
установок автономное.
Функциями программного обеспечения является сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, управления, сбора и обработки информации.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077 -2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного^ обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EMC07.Metrology.dll |
| Номер версии (идентификационный номер) ПО | PX.7000.01.07 |
| Цифровой идентификатор ПО | 332С1807 |
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимого объемного расхода жидкости, м3/ч | от 100 до 2000 |
| Диапазон воспроизводимого массового расхода жидкости, т/ч | от 80 до 1725 |
| Пределы допускаемой относительной погрешности (доверительньге границ суммарной погрешности) установки при измерении (воспроизведении единицы) объемного расхода и объема жидкости в потоке, % | ±0,11 |
| Пределы допускаемой относительной погрешности (доверительньге границ суммарной погрешности) установки при измерении (воспроизведении единицы) массового расхода и массы жидкости в потоке, % | ±0,12 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | топливо дизельное ЕВРО по ГОСТ 32511-2013 (ЕН590:2009) |
| Температура измеряемой среды, °С | от -5 до +40 |
| Давление измеряемой среды, МПа, не более | 6,3 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания, В - частота, Гц | 380 ± 38; 220 ±22 50 ±1 |
| Потребляемая мощность, ВА, не более | 9 |
| Габаритные размеры установки, мм, не более - высота | 2420 |
| - ширина | 2550 |
| - длина | 10000 |
| Масса, кг, не более | 20000 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +50 |
| - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от 30 до 80 от 84 до 107 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на маркировочную табличку, закрепленную на задней части коммутационного шкафа системы управления, регулирование сбора и обработки информации, в верхнем правом углу в виде наклейки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная передвижная на базе ультразвукового преобразователя расхода ГКС-1 «Дружба», заводской номер 1235 | - | 1 шт. |
| Руководство по эксплуатации | 1931.20.00.00.00.000 РЭ | 1 экз. |
| Формуляр | 1931.20.00.00.00.000 ФО | 1 экз. |
| Методика поверки | МП 1147-1-2020 | 1 экз. |
осуществляется по документу МП 1147-1-2020 «ГСИ. Установка поверочная передвижная на базе ультразвукового преобразователя расхода ГКС-1 «Дружба». Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева» 20.10.2020.
Основные средства поверки:
- рабочий эталон 1 -го разряда согласно ГПС (часть 2), утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности
±0,06 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки, а также на пломбы, установленные на фланцевые соединения преобразователя расхода жидкости ультразвукового DFX-MM, входящего в состав установки (в соответствии с рисунком 2).
приведены в эксплуатационном документе
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
1931.20 Проектная документация на установку поверочную передвижную на базе преобразователя расхода ГКС-1 «Дружба»
