| Номер в госреестре | 80175-20 |
| Наименование СИ | Периодомеры скважинные автоматические |
| Обозначение типа СИ | САП1М/GSM |
| Изготовитель | Общество с ответственностью "Научнопроизводственная фирма "КАРБОН" (ООО "НПФ "КАРБОН"), г. СанктПетербург |
| Год регистрации | 2020 |
| Срок свидетельства | 18.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Периодомеры скважинные автоматические САП-IM/GSM (далее по тексту -периодомеры) предназначены для измерений в автоматическом режиме периодов колебаний и температуры.
Принцип действия периодомера заключается в подаче короткого высоковольтного импульса на обмотку возбуждения струнного преобразователя давления и измерении периода его свободных затухающих колебаний, наводимых струной в обмотке после снятия импульса возбуждения. Период колебаний струны пропорционален внешнему давлению на мембрану преобразователя. Канал измерений температуры основан на применении термопреобразователя сопротивления NTC 3 кОм и является индикаторным.
Периодомер сохраняет результаты измерений во внутренней энергонезависимой памяти, которые могут быть в любой момент переданы в компьютер по USB-USB связи или по радиоканалу. Количество измерительных каналов (ИК) периодомера - 16 (8 ИК измерения периода и 8 индикаторных ИК температуры).
Конструктивно периодомер состоит из двух блоков: блок электронный (БЭ) и блок соединительный (БС). Блоки выполнены в герметизированных пластиковых корпусах со степенью защиты от внешних воздействий IP65. На корпусе БЭ расположен разъем для подключения кабеля питания. В БЭ расположена вся электронная схема устройства, а также устанавливаются GSM/GPRS модем и держатель SIM-карты. Доступ в блок необходим только для установки SIM карты и подключения интерфейсного кабеля. В качестве блока питания может использоваться блок с 6 стандартными элемента питания типа “D” (R20) напряжением 9 В или автомобильный аккумулятор, напряжением 12 В. В БС находятся соединительные клеммы для подключения кабелей датчиков. Ввод кабелей осуществляется через герметичный кабельный ввод. В состав периодомера входят также выносные штыревые антенны для связи с периферийным оборудованием и соединительные кабели.
Периодомеры применяются для гидрогеологического, геотехнического и геомехани-ческого мониторинга режима подземных вод, контроля порового давления в горных породах.

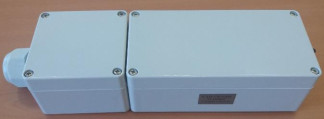

На рисунке 1 приведен общий вид периодомера.
2
Встроенное ПО периодомера устанавливается на заводе -изготовителе и в процессе эксплуатации изменению не подлежит.
Идентификационные данные внешнего сервисного программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные сервисного программного обеспечения_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sapgsm20 |
| Номер версии (идентификационный номер) ПО | не ниже v.6.31 |
| Цифровой идентификатор ПО | - |
Сервисное ПО периодомера предназначено для программирования и тестирования устройства САП-1М/GSM, управления записью результатов во встроенную память прибора и передачу данных в компьютер по сотовой GSM/GPRS сети. Метрологические характеристики периодомера нормированы с учетом ПО и обеспечиваются схемотехническими параметрами.
Изменение встроенного ПО через внешний разъем (без вскрытия корпуса) невозможно. Механическая защита от несанкционированного доступа к встроенному ПО и измеренным данным реализуется установкой разрушаемой шильд-наклейки между разборными частями корпуса периодомера.
Уровень защиты - "высокий" по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Каналы измерений периода | ||
| Диапазон измерений периода, мкс | от 310 до 1000 | |
| Амплитуда входного сигнала канала, мВ | от 2 до 100 | |
| Пределы допускаемой основной относительной | ±0,1 | |
| погрешности ИК измерений периода, % | ||
| Пределы допускаемой относительной погрешности | ±0,2 | |
| измерений периода в условиях эксплуатации, % | ||
| Каналы контроля температуры | (преобразование сигналов от | |
| термопреобразователей сопротивления*) | (индикаторные каналы): | |
| Диапазон контролируемой температуры, 0С | от -20 до +50 | |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +15 до +25 | |
| - относительная влажность воздуха, | от 30 до 80 | |
| - диапазон атмосферного давления, кПа | от 84 до 10 6 | |
| Примечание: | ||
| термопреобразователи сопротивления типа NTC 3 кОм | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов - ИК измерений периода - ИК контроля температуры (индикаторные) | 8 8 |
| Периодичность измерений (программируется) | 1 ч (накапливание до 30 суток) |
| Напряжение питания (Цп) постоянного тока, В | от 7 до 14 |
| Ток потребления (при Цп = 12 В) в режимах ожидания и измерений | не более 0,2 мА (среднее) до 20 мА (пик) |
| в режиме связи | до 200 мА (среднее) |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, 0С Относительная влажность воздуха при 25 0С, % Диапазон атмосферного давления, кПа | от -20 до +50 до 100 % от 84 до 106,7 |
| Срок службы, лет, не менее | 5 |
| Наработка на отказ, ч, не менее | 45000 |
| Уровень пылевлагозащиты | IP65 (по ГОСТ 14254-96) |
| Габаритные размеры периодомера в сборе (длина х ширина х высота), мм, не более | 240 х 80 х 57 |
| Масса периодомера в сборе, кг, не более | 0,6 |
наносится на титульный лист "Руководства по эксплуатации" типографским способом и в виде наклейки на боковую стенку блока электронного.
Таблица 4 - Комплектность периодомеров скважинных автоматических САП-1М/08М
| Наименование | Обозначение | Количество |
| Блок электронный | БЭ САП-1М | 1 шт. |
| Блок соединительный | БС | 1 шт. |
| Блок батарей | - | 1 шт. (по заказу) |
| Антенна выносная штыревая на магнитном основании | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Кабель интерфейсный | USB-USB | 1 шт. |
| Драйвер (на электронном носителе) | Sapgsm | 1 экз. |
| Руководство по эксплуатации | КМ012.000 РЭ | 1 экз. |
| Методика поверки | МП2064-0149-2020 | 1 экз. |
осуществляется по документу "ГСИ. Периодомеры скважинные автоматические САП-1М/ОБМ. Методика поверки" МП 2064-0149-2020, утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева 14 сентября 2020 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 9084-83);
- генератор сигналов произвольной формы 33522В (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 53565-13);
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 6332 -77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 31.07.2018 №1621 "Об утверждении Государственной поверочной схемы для средств измерений времени и частоты"
Приказ Росстандарта от 15.02.2016 г. №146. "Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления"
ТУ 4217-001-39498849-2020 " Периодомеры скважинные автоматические САП-1M/GSM. Технические условия"
| Зарегистрировано поверок | 192 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
