Номер в госреестре | 80177-20 |
Наименование СИ | Преобразователи виброускорения |
Обозначение типа СИ | ПВ 1 |
Изготовитель | Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза |
Год регистрации | 2020 |
Срок свидетельства | 18.12.2025 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи виброускорения ПВ 1 (далее - преобразователи) предназначены для измерения ускорения (виброускорения и пикового ударного ускорения), воздействующего на преобразователь.
Принцип действия преобразователей виброускорения ПВ 1 основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального ускорению, воздействующему на преобразователь.
Преобразователи виброускорения ПВ 1 выпускаются в следующих исполнениях: ПВ 1, ПВ 1-01 и ПВ 1 -02 отличающихся между собой диапазонами измерений. Преобразователи виброускорения ПВ 1, ПВ 1 -01 и ПВ 1-02 имеют частотный диапазон измерений от 0,5 Гц до 15 кГц.
Преобразователи виброускорения ПВ 1 могут поставляться совместно с пультом П104 СДАИ.411572.001 (-01) служащими для подключения преобразователя виброускорения ПВ 1 к измерительным приборам, коммутации питания и обеспечения выделения переменной составляющей сигнала.
Пульт П104 СДАИ.411572.001 (-01) выпускается в двух исполнениях СДАИ.411572.001 и СДАИ.411572.001-01 отличающихся между собой количеством входных каналов для подключения преобразователей виброускорения ПВ 1. Пульт П104 СДАИ.411572.001 имеет девять входных каналов, а пульт П104 СДАИ.411572.001-01 - три входных канала.
Пломбирование преобразователей виброускорения ПВ 1 не предусмотрено.
Общий вид преобразователей виброускорения ПВ 1 на рисунке 1. Общий вид пульта П104 СДАИ.411572.001-01 приведен на рисунке 2.

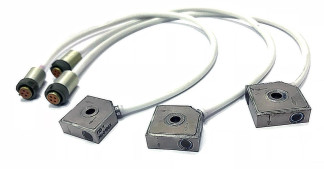

Рисунок 1 - Общий вид преобразователей виброускорения ПВ 1.
Отсутствует.
Таблица 1 - Метрологические характеристики преобразователей виброускорения ПВ 1
Наименование характеристики | Значение | ||
Исполнения | |||
ПВ 1 | ПВ 1-01 | ПВ 1-02 | |
Номинальное значение коэффициента преобразования на базовой частоте 1000 Гц для осей X, Y, Z, мВ/(м-с-2) | 0,8 | 0,4 | 0,26 |
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 1000 Гц для осей X, Y, Z, мВ/(м-с-2) | ±0,16 | ±0,1 | ±0,085 |
Диапазоны измерений для осей X, Y, Z: - виброускорения, м/с2 - пикового ударного ускорения, м/с2 | от 0,01 до 5000 от 196 до 5000 | от 0,01 до 5000 от 196 до 10000 | от 0,01 до 5000 от 196 до 15000 |
Диапазон рабочих частот для осей X, Y, Z, Гц | от 0,5 до 15000 | ||
Нелинейность амплитудной характеристики для осей X, Y, Z, % - при измерении виброускорения на базовой частоте 1000 Гц - при измерении пикового ударного ускорения | ±1 ±1 | ||
Диапазон рабочих частот с неравномерностью амплитудно-частотной характеристики относительно базовой частоты 1000 Гц не более ±3 дБ, Гц(1) | от 5 до 15000 | от 2,5 до 15000 | |
Относительный коэффициент поперечного преобразования для осей X, Y, Z, %, не более | 5 |
ПВ 1
Наименование характеристики | Значение |
Исполнения | |
ПВ 1 ПВ 1-01 ПВ 1-02 | |
Пределы допускаемого отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, вызванной изменением температуры окружающей среды от нормальных условий (от +15 до +25 °С) для осей X, Y, Z, %/°С | ±0,05 |
(1) - Неравномерность амплитудно-частотной характеристики для преобразователей виброускорения модификаций ПВ 1 и ПВ 1 -01 в диапазоне частот от 0,5 до 5 Гц, и для преобразователей виброускорения модификации ПВ 1-02 в диапазоне частот от 0,5 до 2,5 Гц не нормируется. |
Таблица 2 - Основные технические характеристики преобразователей виброускорения ПВ 1
Наименование характеристики | Значение |
Нормальные условия измерений - температура окружающей среды, °С | от +15 до +25 |
Параметры электрического питания: напряжение питания постоянного тока, В ток потребления (для каждого канала (оси X, Y, Z)), мА, не более | от +24 до +34 20 |
Условия эксплуатации: диапазон рабочих температур, °С | от -65 до +120 |
Габаритные размеры (длинахширинахвысота), мм, не более: - для преобразователя виброускорения ПВ 1 (ПВ 1 -01 и ПВ 1 -02 ), - для пульта П104 СДАИ.411572.001 - для пульта П104 СДАИ.411572.001-01 | 25x25x9 193x104x54 104x60x54 |
Масса, кг, не более - для преобразователя виброускорения ПВ 1 (ПВ 1 -01 и ПВ 1 -02 ) - для пульта П104 СДАИ.411572.001 - для пульта П104 СДАИ.411572.001-01 | 0,026 0,7 0,3 |
наносится на титульный лист руководства и формуляра типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество | Примечание |
Преобразователь виброускорения | ПВ 1 (ПВ 1 -01 и ПВ 1-02 ) | 1 шт. | - |
Кабель | СДАИ.685611.951 | 1 шт. | - |
Пульт П104 | СДАИ.411572.001 (-01) | 1 шт. | по требованию заказчика |
Кабель | МКНИ.6856194.74 | 1 шт. | При поставке совместно с блоком преобразования |
Методика поверки | МП 204/3-11-2020 | 1 экз. | на отгружаемую партию |
Руководство по эксплуатации | СДАИ.402139.112РЭ-ЛУ | 1 экз. | на отгружаемую партию |
Формуляр | СДАИ.402139.112ФО-ЛУ | 1 экз. | - |
осуществляется в соответствии с документом МП 204/3-11-2020 «Государственная система обеспечения единства измерений. Преобразователи виброускорения ПВ 1. Методика поверки», утвержденным ФГУП «ВНИИМС» 02 октября 2020 г.
Основные средства поверки:
- поверочная виброустановка 2 -го разряда по приказу Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерения виброперемещения, виброскорости, виброускорения и углового ускорения»;
- образцовая установка 2-го разряда с пиковым ударным акселерометром по ГОСТ 8.137-84.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в формуляр.
приведены в эксплуатационном документе
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ 8.137-84 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении
СДАИ.402139.112ТУ "Преобразователи виброускорений ПВ 1. Технические условия"
