| Номер в госреестре | 80214-20 |
| Наименование СИ | Трансформаторы напряжения антирезонансные однофазные |
| Обозначение типа СИ | НАМИ110 УХЛ1, НАМИ330 У1 |
| Изготовитель | Акционерное общество "Раменский электротехнических завод Энергия" (АО "РЭТЗ Энергия"), Московская область, г. Раменское |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения антирезонансные однофазные НАМИ-110 УХЛ1, НАМИ-330 У1 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц классов напряжения 110 и 330 кВ.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения. Трансформаторы представляют собой однофазные электромагнитные масштабные измерительные преобразователи.
Трансформаторы являются однофазными, с дополнительными обмотками для защиты. Внутренняя изоляция - масляная, внешняя фарфоровая (полимерная).
Трансформаторы изготавливаются с тремя вторичными обмотками: двумя основными (для учета электроэнергии, измерений) и одной дополнительной (для цепей релейной защиты).
Трансформаторы имеют две модификации: НАМИ-110 УХЛ1, НАМИ-330 У1, отличающиеся номинальным напряжением первичной обмотки и конструктивными особенностями.
Трансформаторы модификации НАМИ-110 УХЛ1 имеют герметичную конструкцию и состоят из активной части (сердечника и обмоток), размещенной в герметичном баке, и изоляционной фарфоровой (полимерной) покрышки с металлическим компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла. Трансформаторы заполнены трансформаторным маслом марки ГК.
На баке расположены: коробка низковольтных зажимов, крюки для подъема, пробка для взятия пробы масла, пробка для слива масла, два заземляющих зажима и шильд трансформатора.
В коробке низковольтных зажимов установлены сальники для ввода кабелей вторичной коммутации и пломбируемая от несанкционированного присоединения коробка с выводами вторичных обмоток.
Трансформаторы модификации НАМИ-330 У1 имеют каскадную конструкцию и состоят из трех ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформатора имеет также компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла. Компенсатор закрыт защитным кожухом с крышкой с прорезью для визуального контроля уровня масла. На уровень масла в трансформаторе указывает верхняя гофра компенсатора давления. Трансформаторы заполнены трансформаторным маслом марки ГК.
Трансформаторы имеют первичную, выравнивающую, связывающую, две основных вторичных (№1 и №3) и дополнительную вторичную (№2) обмотки. Обмотки изолированы бумажно-масляной изоляцией. Линейный вывод А первичной обмотки расположен на металлической крышке верхней ступени. Вывод Х первичной обмотки, выводы основной вторичной №1 (ai-xi) и дополнительной вторичной №2 (ад-хд) обмоток расположены в коробке выводов нижней ступени. Выводы основной вторичной обмотки №3 (аз-хз) находятся в отдельной коробке выводов, расположенной с противоположной стороны от коробки выводов обмоток №1 и №2. Выводы Х, х1, х3 и хд заземляются.
Трансформаторы НАМИ-330 У1 в верхней части имеют экран в виде металлического
кольца.
На корпусах трансформаторов имеется шильд с табличкой технических данных.
Рабочее положение трансформаторов в пространстве - вертикальное.
Каждая ступень трансформаторов НАМИ -330 У1 имеет пломбу от несанкционированного доступа. Трансформаторы НАМИ-110 УХЛ1 имеют пломбу от несанкционированного доступа.
Общий вид трансформаторов и схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.

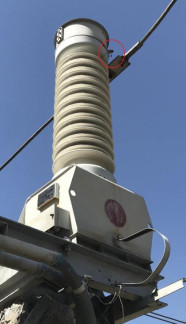

Рисунок 1 - Общий вид трансформаторов Рисунок 2 - Общий вид трансформаторов напряжения антирезонансных однофазных напряжения антирезонансных однофазных НАМИ, модификация НАМИ-110 УХЛ1 НАМИ, модификация НАМИ-330 У1
отсутствует.
Метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение параметра для модификации | |
| НАМИ-110 УХЛ1 | НАМИ-330 У1 | |
| Наибольшее рабочее напряжение, кВ | 126/V3 | 363/V3 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 | 330/V3 |
| Номинальное напряжение основных вторичных обмоток №1 и №3, В | 100/V3 | 100/V3 |
| Наименование характеристики | Значение параметра для модификации | |
| НАМИ-110 УХЛ1 | НАМИ-330 У1 | |
| Номинальное напряжение дополнительной | 100 | 100 |
| вторичной обмотки №2, В | ||
| 0,2; | 0,2; | |
| Классы точности основных вторичных | 0,5; | 0,5; |
| обмоток по ГОСТ 1983 | 1,0; | 1,0; |
| 3,0 | 3,0 | |
| Класс точности дополнительной №2 | 3,0 | 3,0 |
| вторичной обмотки по ГОСТ 1983 | ||
| Номинальная мощность основной №1 | 200; | от 40 до 160 включ.; |
| вторичной обмотки при коэффициенте | 400; | от 80 до 280 включ.; |
| мощности (соБф) активно-индуктивной | 600; | от 160 до 480 включ.; |
| нагрузки 0,8, В-А | 1200 | от 400 до 1000 включ. |
| Номинальная мощность основной №3 | 200; | от 80 до 100 включ.; |
| вторичной обмотки при коэффициенте | 400; | от 120 до 180 включ.; |
| мощности (соБф) активно-индуктивной | 600; | от 200 до 320 включ.; |
| нагрузки 0,8, В-А | 1200 | от 500 до 600 включ. |
| Номинальная мощность дополнительной №2 | ||
| вторичной обмотки при коэффициенте мощности (cosф) активно-индуктивной | 1200 | 240; 600; 800 |
| нагрузки 0,8, В-А | ||
| Номинальная частота напряжения сети, Гц | 50 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение параметра для модификации | |
| НАМИ-110 УХЛ1 | НАМИ-330 У1 | |
| Габаритные размеры (длина х ширина х высота или высота и диаметр экранного кольца), мм, не более | 640 х 515 х 1800 | 5020 х 1600 |
| Масса, кг, не более | 325 | 2250 |
| Климатическое исполнение и категория размещени по ГОСТ 15150-69 (диапазон рабочих температур, °С) | УХЛ1 (от -30 до +40) | У1 (от -30 до +40) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения НАМИ-110 УХЛ1 (заводские номера: 1599; 1617; 1827) | НАМИ-110 УХЛ1 | 3 шт. |
| Трансформатор напряжения НАМИ-330 У1 (заводские номера: 112; 114; 162; 163; 164; 236; 237; 238; 295; 296; 297; 298; 299; 300; 307) | НАМИ-330 У1 | 15 шт. |
| Трансформатор напряжения НАМИ-110 УХЛ1, НАМИ-330 У1. Паспорт | - | 18 экз. |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-220 (регистрационный номер в Федеральном информационном фонде 32575-11);
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-330 (регистрационный номер в Федеральном информационном фонде 32575-11);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 39952-08);
- магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения антирезонансным однофазным НАМИ-110 УХЛ1, НАМИ-330 У1
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений (ГСИ). Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 45 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
