Источники питания постоянного тока серии E3640 (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
Документы
Карточка СИ
Номер в госреестре 80216-20
Наименование СИ Источники питания постоянного тока
Обозначение типа СИ E3640
Изготовитель Компания "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Год регистрации 2020
Срок свидетельства 23.12.2025
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Источники питания постоянного тока серии E3640 (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.

Описание

По принципу действия источники относятся к программируемым линейным источникам питания и формируют на выходе из напряжения сети питания регулируемые стабилизированные напряжения и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.

Источники выпускаются в десяти модификациях: Е3640А, Е3641А, Е3642А, Е3643А, Е3644А, Е3645А, Е3646А, Е3647А, Е3648А, Е3649А, отличающихся между собой количеством выходных каналов, а также значениями выходных напряжения, силы тока, мощности.

Источники модификаций Е3640А, Е3641А, Е3642А, Е3643А, Е3644А, Е3645А имеют один выходной канал.

Источники модификаций Е3646А, Е3647А, Е3648А, Е3649А имеют два выходных

канала.

Все модификации источников имеют два выходных диапазона напряжения и силы тока.

Источники могут функционировать в режимах стабилизации напряжения, стабилизации тока.

Регулировка выходных напряжения и силы тока осуществляется независимо.

Источники имеют возможность сохранения во встроенной энергонезависимой памяти до пяти полных наборов выходных параметров напряжения и силы тока для последующего воспроизведения.

Источники снабжены защитой от перегрева, защитой от перегрузки по напряжению, защитой от перегрузки по току.

Все модификации источников оборудованы дополнительными клеммами для подключения нагрузки по четырехзажимной схеме, исключающей влияние сопротивления соединительных проводов.

Основные узлы источников: понижающий трансформатор, выпрямитель, фильтр, стабилизатор, дисплей.

Конструктивно источники выполнены в виде моноблока.

На передней панели расположены: кнопка включения/выключения, дисплей, кнопки управления, поворотный регулятор выходных напряжения и силы тока, выходные клеммы.

На задней панели расположены: разъемы интерфейсов GPIB и RS-232, вентилятор охлаждения, дополнительные выходные клеммы, разъем сети питания, предохранитель.

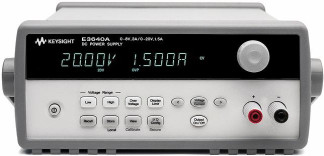

Общий вид источников представлен на рисунках 1 - 4. Обозначение места нанесения знака поверки представлено на рисунках 1 и 3.

Пломбирование источников питания постоянного тока серии E3640 не предусмотрено.

Место

нанесения

знака

Е3640А 0-8V.3A/0-20V.I.6A DC POWER SUPPLY

поверки

I■ Е П ПП Uuun

Рисунок 3 - Общий вид источников питания постоянного тока модификаций Е3646А, Е3647А, Е3648А, Е3649А

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Выходные параметры (метрологические характеристики)

Модификация

Количество

Диапазон установки

Диапазон установки

Максимальная

выходных

выходного напряжения

выходной силы

выходная

каналов

постоянного тока, В

постоянного тока, А

мощность, Вт

E3640A

1

от 0 до 8/от 0 до 20

от 0 до 3/от 0 до 1,5

30

E3641A

1

от 0 до 35/от 0 до 60

от 0 до 0,8/от 0 до 0,5

30

E3642A

1

от 0 до 8/от 0 до 20

от 0 до 5/от 0 до 2,5

50

E3643A

1

от 0 до 35/от 0 до 60

от 0 до 1,4/от 0 до 0,8

50

E3644A

1

от 0 до 8/от 0 до 20

от 0 до 8/от 0 до 4

80

E3645A

1

от 0 до 35/от 0 до 60

от 0 до 2,2/от 0 до 1,3

80

E3646A

2

от 0 до 8/от 0 до 20

от 0 до 3/от 0 до 1,5

60

E3647A

2

от 0 до 35/от 0 до 60

от 0 до 0,8/от 0 до 0,5

60

E3648A

2

от 0 до 8/от 0 до 20

от 0 до 5/от 0 до 2,5

100

E3649A

2

от 0 до 35/от 0 до 60

от 0 до 1,4/от 0 до 0,8

100

Модификация

Пределы допускаемой основной абсолютной погрешности воспроизведения / измерений напряжения постоянного тока, В

Нестабильность выходного напряжения постоянного тока, В

Уровень пульсаций выходного напряжения постоянного тока, мВ 1), не более

при изменении напряжения питания на ±10 % от номинального

при изменении тока нагрузки от

от 1макс до 0 1-1макс

E3640A

±(0,0005-U+0,01) / ±(0,0005-U+0,005)

±(0,0001-U+0,003)

±(0,0001-U+0,003)

0,5/5

E3641A

1/8

E3642A

0,5/5

E3643A

1/8

E3644A

0,5/5

E3645A

1/8

E3646A

±(0,0005-U+0,01) / ±(0,0005-U+0,005) для канала 2: ±(0,001-U+0,025) / ±(0,001-U+0,025)

0,5/5

E3647A

1/8

E3648A

0,5/5

E3649A

1/8

Примечания

1) - среднеквадратическое значение/размах сигнала;

!макс - максимальная сила постоянного тока на выходе источника, А;

U - воспроизводимое/измеренное значение напряжения постоянного тока, В

Таблица 3 - Метрологические характеристики в режиме стабилизации тока

Модификация

Пределы допускаемой основной абсолютной погрешности воспроизведения / измерений силы постоянного тока, А

Нестабильность выходной силы постоянного тока, А

Уровень пульсаций выходной силы постоянного тока, мА 1), не более

при изменении напряжения питания на ±10 % от номинального

при изменении напряжения на нагрузке от имакс до 0,1 •имакс

E3640A

E3641A

E3642A

E3643A

E3644A

E3645A

±(0,002-1+0,01) / ±(0,0015-1+0,005)

±(0,0001-1+

+0,00025)

±(0,0001-1+

+0,00025)

4

E3646A

E3647A

E3648A

E3649A

±(0,002-1+0,01) / ±(0,0015-1+0,005) для канала 2: ±(0,002-1+0,01) / ±(0,0015-1+0,01)

Примечания

1) - среднеквадратическое значение;

имакс - максимальное напряжение постоянного тока на выходе источника, В; I - воспроизводимое/измеренное значение силы постоянного тока, А

Таблица 4 - Дополнительные погрешности в режиме воспроизведения/измерений выходных величин

Модификация

Пределы допускаемой дополнительной абсолютной погрешности воспроизведения/измерений напряжения постоянного тока, В/°С

Пределы допускаемой дополнительной абсолютной погрешности воспроизведения/измерений силы постоянного тока, А/°С

E3640A

E3641A

E3642A

E3643A

E3644A

E3645A

±(0,000bU+0,003)

±(0,0002-1+0,003)

E3646A

E3647A

E3648A

E3649A

±(0,000bU+0,003) для канала 2: ±(0,0002-U+0,005)

Примечания

U - воспроизводимое/измеренное значение напряжения постоянного тока, В; I - воспроизводимое/измеренное значение силы постоянного тока, А

Таблица 5 - Общие технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 90 до 110; от 103,5 до 126,5;

от 207 до 253

- частота переменного тока, Гц

от 47 до 63

Габаритные размеры (длинахширинахвысота), мм:

- модификации Е3640А, Е3641А, Е3642А, Е3643А,

Е3644А, Е3645А

348,3x212,6x88,5

- модификации Е3646А, Е3647А, Е3648А, Е3649А

348,3x212,6x133

Масса, кг:

- модификация Е3640А

5,3

- модификация Е3641А

5,2

- модификация Е3642А

6,3

- модификация Е3643А

6,2

- модификация Е3644А

6,6

- модификация Е3645А

6,7

- модификация Е3646А

8,2

- модификация Е3647А

8,0

- модификация Е3648А

9,2

- модификация Е3649А

9,1

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +20 до +30

- относительная влажность воздуха, %

до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от 0 до +40

- относительная влажность воздуха, %

до 80

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10 000

Знак утверждения типа

наносится на лицевую панель источников способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Источник питания постоянного тока серии E3640 (модификация по заказу)

-

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

ИЦРМ-МП-073 -20

1 экз.

Поверка

осуществляется по документу ИЦРМ -МП-073-20 «ГСИ. Источники питания постоянного тока серии E3640. Методика поверки», утвержденному ООО «ИЦРМ» 21.04.2020 г.

Основные средства поверки: мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 77012-19); катушки электрического сопротивления измерительные Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде № 1162-58); микровольтметр В3 -57 (регистрационный номер в Федеральном информационном фонде № 7657-80).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель корпуса и (или) свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний Техническая документация изготовителя

80216-20
Номер в ГРСИ РФ:
80216-20
Производитель / заявитель:
Компания "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Год регистрации:
2020
Cрок действия реестра:
23.12.2025
