| Номер в госреестре | 80218-20 |
| Наименование СИ | Мультиметры цифровые модульные |
| Обозначение типа СИ | U2741A |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd", Малайзия |
| Год регистрации | 2020 |
| Срок свидетельства | 23.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые модульные U2741A (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; частоты.
Мультиметры представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП), в которых входной аналоговый сигнал преобразуется в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатывается микропроцессором и отображается в виде результата измерений на дисплее. В качестве дисплея у мультиметров используется внешний персональный компьютер (ПК) с предустановленным специализированным программным обеспечением (BenchVue USB Modular Digital Multimeter Control Pro).
Управление мультиметрами осуществляется по интерфейсу USB от внешнего ПК.
Для измерений напряжения и силы переменного тока в мультиметрах использованы детекторы истинных среднеквадратических (True RMS) значений.
Мультиметры оснащены функциями автокалибровки и самодиагностики.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, аналого-цифровой преобразователь (АЦП), микропроцессор, устройство управления, запоминающее устройство, блок питания.
Питание мультиметров осуществляется от внешнего адаптера сетевого питания.
Конструктивно мультиметры выполнены в портативном моноблочном металлическом корпусе. Мультиметры могут применяться как автономно (с резиновыми амортизаторами), так и в виде сменного модуля в составе шасси для модульных приборов U2781A (без резиновых амортизаторов).
На передней панели мультиметров расположены: индикаторы состояния сети питания и интерфейса USB, входные разъемы, предохранитель.
На задней панели мультиметров расположены: 55-контактный разъем для подключения к базовому блоку, разъем интерфейса USB, разъем для подключения адаптера сетевого питания, вентилятор охлаждения.
Общий вид мультиметров представлен на рисунках 1 - 2.
Пломбирование мультиметров цифровых модульных U2741A не предусмотрено.

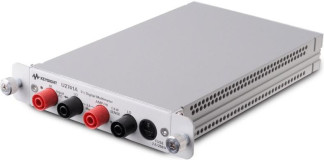

Рисунок 1 - Общий вид мультиметров цифровых модульных U2741A. Вид спереди
Программное обеспечение (ПО) мультиметров устанавливается на внешний персональный компьютер и служит для дистанционного управления работой мультиметров, задания режимов работы и выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BenchVue USB Modular Digital Multimeter Control Pro |
| Номер версии (идентификационный номер ПО) | Не ниже 2020.ххх.х.ххххх |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока
| Пределы измерений | Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В | Т емпературный коэффициент 1), /°С |
| 100,000 мВ | ±(0,015+0,008) | 0,002+0,0008 |
| 1,00000 В | ±(0,015+0,005) | 0,001+0,0005 |
| 10,0000 В | ±(0,018+0,005) | 0,002+0,0005 |
| 100,000 В | ±(0,018+0,005) | 0,002+0,0005 |
| 300,000 В | ±(0,018+0,005) | 0,002+0,0005 |
| Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений | ||
Таблица 3 - Метрологические характеристики в режиме измерений напряжения переменного тока
| Пределы измерений | Частота | Пределы допускаемой основной абсолютной погрешности измерений 1), мВ, В | Температурный коэффициент 1), /°С |
| 100,000 мВ | от 20 до 45 Гц включ. | ±(1,0+0,1) | 0,02+0,02 |
| св. 45 Гц до 10 кГц включ. | ±(0,2+0,1) | 0,02+0,02 | |
| св. 10 до 30 кГц включ. | ±(1,5+0,3) | 0,05+0,02 | |
| св. 30 до 100 кГц включ. | ±(5,0+0,3) | 0,10+0,02 | |
| 1,00000 В | от 20 до 45 Гц включ. | ±(1,0+0,1) | 0,02+0,02 |
| св. 45 Гц до 10 кГц включ. | ±(0,2+0,1) | 0,02+0,02 | |
| св. 10 до 30 кГц включ. | ±(1,0+0,1) | 0,05+0,02 | |
| св. 30 до 100 кГц включ. | ±(3,0+0,2) | 0,10+0,02 | |
| 10.0000 В, 100.000 В, 250.000 В | от 20 до 45 Гц включ. | ±(1,0+0,1) | 0,02+0,02 |
| св. 45 Гц до 10 кГц включ. | ±(0,3+0,1) | 0,02+0,02 | |
| св. 10 до 30 кГц включ. | ±(1,0+0,1) | 0,05+0,02 | |
| св. 30 до 100 кГц включ. | ±(3,0+0,2) | 0,10+0,02 | |
| Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений | |||
Таблица 4 - Метрологические характеристики в режиме измерений силы постоянного тока
| Пределы измерений | Пределы допускаемой основной абсолютной погрешности измерений 1), мА, А | Т емпературный коэффициент 1), /°С |
| 10,0000 мА | ±(0,06+0,015) | 0,005+0,0025 |
| 100,000 мА | ±(0,06+0,005) | 0,008+0,0020 |
| 1,00000 А | ±(0,15+0,007) | 0,005+0,0020 |
| 2,00000 А | ±(0,15+0,007) | 0,005+0,0020 |
| Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений | ||
| Таблица 5 - М | етрологические характеристики в режиме измерений силы переменного тока | ||
| Пределы измерений | Частота | Пределы допускаемой основной абсолютной погрешности измерений 1), мА, А | Температурный коэффициент ^, /°С |
| 10.0000 мА, 100.000 мА, 1.00000 А, 2.00000 А | от 20 до 45 Гц включ. | ±(1,5+0,1) | 0,02+0,02 |
| св. 45 Гц до 1 кГц включ. | ±(0,5+0,1) | 0,02+0,02 | |
| св. 1 до 10 кГц включ. | ±(2,0+0,2) | 0,02+0,02 | |
| Примечание - 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений | |||
Таблица 6 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току
| Пределы измерений | Пределы допускаемой основной абсолютной погрешности измерений 1), Ом, кОм, МОм | Т емпературный коэффициент 1), /°С |
| 100,000 Ом | ±(0,03+0,008) | 0,006+0,0008 |
| 1,00000 кОм | ±(0,03+0,005) | 0,006+0,0005 |
| 10,0000 кОм | ±(0,03+0,005) | 0,006+0,0005 |
| 100,000 кОм | ±(0,03+0,005) | 0,006+0,0005 |
| 1,00000 МОм | ±(0,06+0,005) | 0,010+0,0005 |
| 10,0000 МОм | ±(0,25+0,005) | 0,025+0,0005 |
| 100,000 МОм | ±(2,00+0,005) | 0,300+0,0005 |
| Примечания 1) - параметры погрешности выражены в % от измеренного значения + % от предела измерений; Характеристики обеспечиваются при условии использования функции «NULL» | ||
Таблица 7 - Метрологические характеристики в режиме измерений частоты
| Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измерений 1), Гц, кГц | Т емпературный коэффициент, /°С |
| от 20 Гц до 300 кГц | ±(0,020+0,003) | 0,005 2) |
| Примечания 1) параметры погрешности выражены в % от измеренного значения + % от предела измерений; 2) в % от предела измерений | ||
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 12 |
| Габаритные размеры, мм, (длинахширинахвысота) | 175x105x25 |
| Масса, кг | 0,451 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от 0 до +50 от 20 до 85 без конденсации |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мультиметр цифровой модульный U2741A | - | 1 шт. |
| Адаптер сетевого питания 12 В, 2 А | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Измерительные кабели с пробниками | - | 2 шт. |
| Кабель интерфейса USB | - | 1 шт. |
| Комплект уголковых держателей | L-Mount kit | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-094-20 | 1 экз. |
осуществляется по документу ИЦРМ -МП-094-20 «ГСИ. Мультиметры цифровые модульные U2741A. Методика поверки», утвержденному ООО «ИЦРМ» 21.05.2020 г.
Основные средства поверки: калибраторы многофункциональные Fluke 5522A (5520 A) (регистрационный номер в Федеральном информационном фонде № 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний Техническая документация изготовителя
