Государственный реестр средств измерений

Источники питания постоянного тока E3620A, E3630A, 80219-20

80219-20
Источники питания постоянного тока E3620A, E3630A (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
Карточка СИ
Номер в госреестре 80219-20
Наименование СИ Источники питания постоянного тока
Обозначение типа СИ E3620A, E3630A
Изготовитель Компания "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Год регистрации 2020
Срок свидетельства 23.12.2025
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Источники питания постоянного тока E3620A, E3630A (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.

Описание

По принципу действия источники относятся к непрограммируемым линейным источникам питания и формируют на выходе из напряжения сети питания регулируемое стабилизированное напряжение. При этом напряжение сети выпрямляется и фильтруется. Полученное напряжение измеряется и отображается на светодиодном дисплее.

Источники выпускаются в двух модификациях: E3620A и E3630A, отличающихся между собой количеством выходных каналов, а также значениями выходного напряжения и тока нагрузки.

Источники питания модификации E3620A имеют два выходных канала, источники питания модификации E3630A - три выходных канала. Каналы полностью независимы и изолированы друг от друга. Каналы 2, 3 модификации E3630A совместно представляют собой один биполярный регулируемый выход.

Источники снабжены защитой от перегрузки и короткого замыкания.

Основные узлы источников: понижающий трансформатор, выпрямитель, фильтр, стабилизатор, дисплей.

Конструктивно источники выполнены в виде моноблока.

На передней панели расположены: дисплей, индикаторы, регуляторы выходного напряжения, кнопка включения/выключения, кнопки управления выходами, выходные клеммы.

На задней панели расположен разъем сети питания.

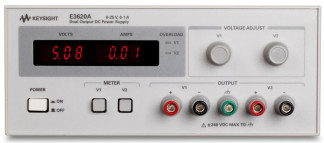

Общий вид источников представлен на рисунках 1 - 2. Обозначение места нанесения знака поверки представлено на рисунке 1.

Пломбирование источников питания постоянного тока E3620A, E3630A не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

- Выходные параметры источников E3620A (метрологические характеристики)

Канал

Максимальное выходное напряжение постоянного тока, В

Разрешение (единица младшего разряда (е.м.р.)) по напряжению постоянного тока, В

Ток

нагрузки,

А

Разрешение (единица младшего разряда (е.м.р.)) по силе постоянного тока, А

1; 2

25

0,01 1)/0,1 2)

1

0,001

Примечания

1)    - в диапазоне выходного напряжения до 20 В;

2)    - в диапазоне выходного напряжения свыше 20 В

Таблица 2 - Выходные параметры источников E3630A (метрологические характеристики)

Канал

Максимальное выходное напряжение постоянного тока, В

Разрешение (единица младшего разряда (е.м.р.)) по напряжению постоянного тока, В

Ток

нагрузки,

А

Разрешение (единица младшего разряда (е.м.р.)) по силе постоянного тока, А

1

+6

0,01

2,5

0,01

2

+20

0,5

3

-20

0,5

Таблица 3 - Метрологические характеристики источников

Модификация

Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока/измерений силы постоянного тока, В, А

Нестабильность выходного напряжения постоянного тока, В

Уровень пульсаций выходного напряжения постоянного тока, мВ 1), не

более

при изменении напряжения питания на ±10 % от номинального

при изменении тока нагрузки от

от 1макс до 0 1^1макс

E3620A,

E3630A

±(0,005-U+2 е.м.р.) / ±(0,005-1+2 е.м.р.)

±(0,0001 -U+0,002)

±(0,0001 -U+0,002)

0,35/1,5

Примечания

1) - среднеквадратическое значение/размах сигнала;

1макс - максимальная сила постоянного тока на выходе источника, А; U - воспроизводимое значение напряжения постоянного тока, В;

I - измеренное значение силы постоянного тока, А; е.м.р. - единиц младшего разряда

Таблица 4 - Дополнительные погрешности

Модификация

Пределы допускаемой дополнительной абсолютной погрешности воспроизведения напряжения постоянного тока, В/°С

Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, А/°С

E3620A,

E3630A

±(0,0002-U+0,001)

-

Примечание - U - воспроизводимое значение напряжения постоянного тока, В

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Гц

от 90 до 110; от 103,5 до 126,5; от 207 до 253 от 47 до 63

Габаритные размеры (длинахширинахвысота), мм:

-    модификация E3 620A

-    модификация E3630A

392,4x212,3x88,1

318,4x212,3x88,1

Масса, кг:

-    модификация E3 620A

-    модификация E3630A

5,0

3,8

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от +20 до +30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от 0 до +40 до 80

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10 000

Знак утверждения типа

наносится на лицевую панель источников способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Источник питания постоянного тока E3620A, E3630A (модификация по заказу)

-

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

ИЦРМ-МП-009-20

1 экз.

Поверка

осуществляется по документу ИЦРМ -МП-009-20 «ГСИ. Источники питания постоянного тока E3620A, E3630A. Методика поверки», утвержденному ООО «ИЦРМ» 28.01.2020 г.

Основные средства поверки: мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 77012-19); катушки электрического сопротивления измерительные Р310, Р321, Р331 (регистрационный номер в Федеральном информационном фонде № 1162-58); микровольтметр В3 -57 (регистрационный номер в Федеральном информационном фонде № 7657-80).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель корпуса и (или) свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний Техническая документация изготовителя

80219-20
Номер в ГРСИ РФ:
80219-20
Производитель / заявитель:
Компания "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Год регистрации:
2020
Cрок действия реестра:
23.12.2025
