| Номер в госреестре | 80221-20 |
| Наименование СИ | Счетчики электрической энергии трехфазные статические |
| Обозначение типа СИ | Меркурий 230АМ, Mercury 230AM |
| Изготовитель | Общество с ограниченной ответственностью "Научнопроизводственная фирма "Моссар" (ООО "НПФ "Моссар"), Саратовская область, г. Маркс |
| Год регистрации | 2020 |
| Срок свидетельства | 23.12.2025 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трехфазные статические «Меркурий 230АМ», «Mercury 230AM» (далее - счетчики), предназначены для измерений и учета активной электрической энергии переменного тока в трех и четырехпроводных сетях переменного тока частотой 50 Гц.
Принцип действия счетчиков основан на преобразовании входных сигналов силы и напряжения переменного тока из аналоговой формы в цифровую с последующим подсчетом количества активной электроэнергии и его отображением на электромеханическом отсчетном устройстве.
Счетчики обеспечивают регистрацию и хранение значений потребляемой электроэнергии по одному тарифу с момента ввода в эксплуатацию.
Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.
Счетчики предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Счетчики имеют встроенное электромеханическое отсчетное устройство (далее - УО) для отображения измеренной электроэнергии.
Счетчики выпускаются с разными торговыми марками: «Меркурий» - для продаж с русскоязычной торговой маркой и «Mercury» - для продаж с англоязычной торговой маркой. Метрологические и технические характеристики распространяются на обе торговые марки.
Счетчики выпускаются в следующих модификациях: «Меркурий 230АМ-00» («Mercury 230АМ-00»), «Меркурий 230АМ-01» («Mercury 230АМ-01»), «Меркурий 230АМ-02» («Mercury 230АМ-02»), «Меркурий 230АМ-03» («Mercury 230АМ-03»), отличающихся базовым (номинальным) и максимальным током, номинальным напряжением, классом точности и постоянной счетчика. Отличительные особенности счетчиков различных модификаций приведены в таблице 1.
Таблица 1 - Особенности счетчиков различных модификаций
| Модификации счетчика | Класс точности | Базовый или номинальный (максимальный) ток, А | Номинальное напряжение, В | Постоянная счетчика в режиме телеметрии/ поверки, имп./(кВт-ч) |
| «Меркурий 230АМ-00» | 0,5S | 5 (7,5) | 3x57,7/100 | 8000/170700 |
| «Меркурий 230АМ-01» | 1,0 | 5 (60) | 3x230/400 | 1600 |
| «Меркурий 230АМ-02» | 1,0 | 10 (100) | 3x230/400 | 1600 |
| «Меркурий 230АМ-03» | 0,5S | 5 (7,5) | 3x230/400 | 800/17070 |
В счетчиках функционирует импульсный выход. В счетчиках «Меркурий 230АМ -00» и «Меркурий 230АМ-03» импульсный выход имеет два режима работы - режим телеметрии и режим поверки.
Счетчики выполнены в пластиковом корпусе, не поддерживающем горение. Конструктивно счетчики состоят из корпуса с крышками, клеммной колодкой и установленной внутри печатной платы с радиоэлементами.

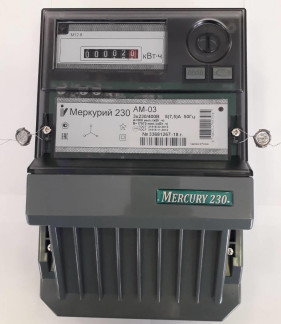

Общий вид счетчиков представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
_нанесения знака поверки
отсутствует.
Счетчики соответствуют требованиям ГОСТ 31818.11 -2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности: - по ГОСТ 31819.21-2012 - по ГОСТ 31819.22-2012 | 1 0,5S |
| Номинальное напряжение ином, В | 3x230/400 или 3x57,7/100 |
| Установленный рабочий диапазон напряжения, В | от 0,9 • ином до 1,1 • ином |
| Расширенный рабочий диапазон напряжения, В | от 0,8 • ином до 1 15 • ином |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,15-ином |
| Номинальный (максимальный) ток /ном (/макс) для счетчиков «Меркурий 230АМ-00», «Меркурий 230АМ-03», А | 5 (7,5) |
| Базовый (максимальный) ток /б (/макс) для счетчиков «Меркурий 230АМ-01», «Меркурий 230АМ-02», А | 5 (60) или 10 (100) |
| Номинальное значение частоты сети _/ном, Гц | 50 |
| Стартовый ток (чувствительность), мА, не более: - для счетчиков «Меркурий 230АМ-00», «Меркурий 230АМ-03» - для счетчиков «Меркурий 230АМ-01» - для счетчиков «Меркурий 230АМ-02» | 5 (0,001/ном) 20 (0,004 /б) 25 (0,0025 /б) |
| Постоянная счетчика в режиме телеметрии/в режиме поверки, имп./кВт-ч (имп./квар-ч): - для счетчиков «Меркурий 230АМ-00» - для счетчиков «Меркурий 230АМ-01», «Меркурий 230АМ-02» - для счетчиков «Меркурий 230АМ-03» | 8000/170700 1600 800/17070 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число индицируемых разрядов отсчетного устройства | 6 |
| Цена единицы младшего разряда отсчетного устройства при отображении энергии, кВт-ч: - для счетчиков «Меркурий 230АМ-00» - для счетчиков «Меркурий 230АМ-01», «Меркурий 230АМ-03» - для счетчиков «Меркурий 230АМ-02» | 0,01 0,1 1 |
| Количество тарифов | 1 |
| Активная (полная) мощность, потребляемая цепью напряжения, при номинальном напряжении, нормальной температуре и номинальной частоте, В-А (Вт), не более | 1,0 (8,0) |
| Полная мощность, потребляемая цепью тока, при номинальном напряжении, нормальной температуре и номинальной частоте, В-А, не более | 0,1 |
| Наименование характеристики | Значение |
| Габаритные размеры счетчика, мм, не более: - высота - ширина - длина | 258 170 74 |
| Масса, кг, не более | 1,5 |
| Рабочие условия измерений: - температура окружающего воздуха, °С: - относительная влажность воздуха при температуре окружающего воздуха +25 °С, %, не более | от -40 до +55 95 |
| Средний срок службы счетчика, лет | 30 |
| Средняя наработка счетчика на отказ, ч | 220 000 |
наносится на панель счетчиков методом печати или лазерной маркировки или другим способом, не ухудшающим качества, а также на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии трехфазный статический «Меркурий 230АМ» | в соответствии с модификацией | 1 шт. |
| Паспорт | АВЛГ.411152.025 ПС | 1 экз. |
| Методика поверки | АВЛГ.411152.025 И3 | 1 экз.* |
| Примечание - * - поставляется по отдельному заказу организациям, проводящим поверку и эксплуатацию счетчиков. | ||
осуществляется по документу АВЛГ.411152.025 ИЗ «ГСИ. Счетчики электрической энергии трехфазные статические «Меркурий 230АМ», «Mercury 230АМ». Методика поверки», утвержденному ООО «ИЦРМ» 19.06.2020 г.
Основное средство поверки:
- установка поверочная универсальная УППУ-МЭ 3.1К (регистрационный номер в Федеральном информационном фонде 39138-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и пломбу на корпусе счетчиков.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2 ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2 S и
0,5S
АВЛГ.411152.025 ТУ Счетчики электрической энергии трехфазные статические «Меркурий 230АМ», «Mercury 230AM». Технические условия
| Зарегистрировано поверок | 110618 |
| Поверителей | 33 |
| Актуальность данных | 17.11.2024 |
