| Номер в госреестре | 80223-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФРМ 330 Б-IIУ1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФРМ 330 Б -11У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам учета и устройствам защиты и управления в установках переменного тока напряжением 330 кВ частотой 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы используются в открытых распределительных устройствах.
Трансформаторы являются опорными, рымовидными, маслонаполненными и герметичными с изоляцией конденсаторного типа. Главная внутренняя изоляция выполнена на комплекте вторичных обмоток. Роль внешней изоляции выполняет фарфоровая покрышка. Кольцевая часть обмоток расположена в маслорасширителе.
Трансформаторы выполнены с пятью вторичными обмотками, из которых четыре с классом точности 10Р предназначены для защиты и одна с классом точности 0,2 или 0,2 S и 0,5 -для измерения. Вторичная обмотка для измерения (2000/1) имеет ответвления для получения дополнительного коэффициента трансформации (1000/1).
Выводы первичной обмотки укреплены в стенках маслорасширителя. На крышке коробки выводов вторичных обмоток закреплены таблички, на которых указаны паспортные данные трансформаторов, электрические схемы и технические данные обмоток, табличка с предупреждающей надписью.
На цоколе имеются гнезда для установки двух кабельных муфт, предназначенных для подвода кабеля, соединяющего приборы с выводами вторичных обмоток. Места соединения фарфоровой покрышки с цоколем и маслорасширителем закрыты металлическими экранами. Крепление покрышки к фланцу бака и цоколю механическое. Соединения уплотняются прокладками из маслостойкой резины. Для равномерного распределения электрического потенциала по поверхности трансформатора имеется защитная арматура в виде экранированного кольца, закрепленная на маслорасширителе.
Табличка с техническими данными и узел заземления находятся на основании.
Пломбирование трансформаторов не предусмотрено.

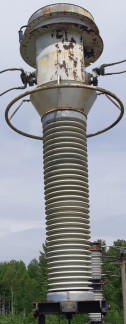

Общий вид трансформаторов представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение | |
| Зав. №№ 3883, 3887, 3882, 3348 | Зав. №№ 4351, 4350 | |
| Номинальное напряжение Цюм, кВ | 330 | |
| Наибольшее рабочее напряжение U/н.р, кВ | 363 | |
| Номинальная частота переменного тока, Гц | 50 | |
| Номинальный первичный ток /1ном, А | 1000; 2000 | |
| Номинальный вторичный ток /2ном, А | 1 | |
| Классы точности вторичных обмоток по ГОСТ 7746: - для измерений и учета - для защиты | 0,2; 0,5* 10Р | 0,2S; 0,5* 10Р |
| Значение | ||
| Наименование характеристики | Зав. №№ 3883, 3887, 3882, 3348 | Зав. №№ 4351, 4350 |
| Номинальная вторичная нагрузка ^2ном с индуктивно-активным коэффициентом мощности costy2=0,8 В- А: - для коэффициента трансформации 2000/1 | ||
| класс точности 0,2 | 30 | - |
| класса точности 0,2 S | - | 20 |
| класса точности 0,5 - для коэффициента трансформации 1000/1 | - | 40 |
| класс точности 0,2 S | - | 10 |
| класс точности 0,5 | 20 | 20 |
| - для класса точности 10Р | 40 | 40 |
| Номинальная предельная кратность К„ом вторичных обмоток для защиты | 20 | |
| * - для отпайки с коэффициентом трансформации 1000/1 | ||
Таблица 2 - Основные технические характеристики
| Характеристика | Значение |
| Количество вторичных обмоток | 5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 1872x1872x4840 |
| Масса, кг, не более | 3070 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 -69 | У1 |
| Средний срок службы, лет, не менее | 25 |
| Средняя наработка на отказ, ч | 870000 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Трансформатор тока ТФРМ 330 Б-ПУ1, зав. №№ 3883, 3887, 3882, 3348, 4351, 4350 | 6 шт. |
| Паспорт | 6 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока измерительный переносной ТТИП-5000/5 (регистрационный номер в Федеральном информационном фонде 39854-08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915 -07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФРМ 330 Б-11У1
ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
