| Номер в госреестре | 80225-20 |
| Наименование СИ | Модули сбора данных |
| Обозначение типа СИ | D00X |
| Изготовитель | Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб"), г. Саров, Нижегородская обл. |
| Год регистрации | 2020 |
| Срок свидетельства | 23.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули сбора данных серии D00X (далее по тексту - модуль) предназначены для измерений сигналов напряжения постоянного и переменного токов.
Принцип действия модуля основан на одновременной дискретизации до 4 -х входных аналоговых сигналов с помощью встроенного аналого -цифрового преобразователя (АЦП), накоплении полученных цифровых значений во внутренней памяти и их последующей передаче в персональный компьютер (ПК) для обработки и анализа с помощью специального программного обеспечения (ПО).
Конструктивно модуль представляет электронную схему, реализованную на печатной плате и установленную в пластиковом корпусе. Каждый модуль имеет четыре аналоговых измерительных канала и один разъём mini-USB, через который осуществляется питание и обмен данными с ПК. Модуль может быть установлен на горизонтальную или вертикальную поверхность, а также на DIN-рейку.
Модуль позволяет:
- обрабатывать сигналы с помощью различных алгоритмов (суммирование, умножение, цифровая фильтрация и т.д.);
- анализировать сигналы с помощью специальных программных средств - виртуальных измерительных приборов и подпрограмм;
- непрерывно записывать сигналы в память ПК;
- воспроизводить, обрабатывать и анализировать записанные сигналы.
Модуль включает следующие программные средства для анализа сигналов: «Акустическая эмиссия», «Амплитудная и фазовая частотные характеристики», «Взаимный спектр», «Частотомер», «Модальный анализ», «Октавный анализ», «Осциллограф», «Спектроанализатор», «Спектр огибающей», «Вольтметр переменного тока», «Вольтметр постоянного тока».
Модуль имеет модификации, специфические особенности которых приведены в таблице 1.
Таблица 1 - Модификации модуля
| Модификация | Максимальная частота дискретизации, кГц | Разрядность АЦП, бит | Тип разъёма аналоговых входов | Наличие режима AC | Наличие режима IEPE |
| D001 | 128 | 24 | BNC | Да | Да |
| D002 | 2000 | 16 | Винтовой зажим | Нет | Нет |

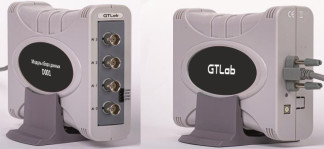

Внешний вид модуля и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Внешний вид модуля D00X
ПО предназначено для управления работой модуля, для отображения, обработки, анализа, записи и воспроизведения полученных от модуля данных.
Уровень защиты ПО соответствует уровню «низкий» по Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия. Целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма MD5. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GTL |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1.0 |
| Цифровой идентификатор ПО (с использованием алгоритма MD5) | * |
| * - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте ГТБВ.411618ПС | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измеряемого напряжения постоянного и переменного тока (амплитудные значения), В | ±10 |
| Пределы допускаемой абсолютной погрешности измерений напряжения в диапазоне частот от 0 до 1 кГц включительно, мВ | ±(0,003-Ивх+1), где Ивх - измеренное значение напряжения, мВ |
| Полоса пропускания по уровню минус 3 дБ при максимальной частоте дискретизации, кГ ц: - для D001: - режим DC/AC - режим AC - для D002 | от 0 до 60 от 0,0004 до 60 от 0 до 600 |
| Неравномерность частотной характеристики относительно частоты 1 кГц при максимальной частоте дискретизации, %, в пределах: - для D001: | |
| - от 1 до 10 кГц включительно | ±2 |
| - св. 10 кГц до 20 кГц включительно | ±2,5 |
| - св. 20 кГц до 45 кГц включительно | ±5 |
| - для D002: | |
| - от 1 до 100 кГц включительно | ±1 |
| - св. 100 кГц до 200 кГц включительно | ±2 |
| - св. 200 кГц до 250 кГц включительно | ±3 |
| - св. 250 кГц до 350 кГц включительно | ±7 |
| - св. 350 кГц до 450 кГц включительно | ±15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 5,0±0,1 |
| Входное сопротивление, МОм, не менее: - для D001 - для D002 | 0,2 900 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20 °С, % | от 0 до +55 до 80 |
| Масса модуля, кг, не более | 0,5 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 170x45x115 |
| Гарантийный срок хранения с момента изготовления, месяцев | 42 |
| Гарантийный срок эксплуатации с момента поставки заказчику, месяцев | 36 |
наносится на заглавный лист паспорта ГТБВ.411618ПС и руководства по эксплуатации ГТБВ.411618РЭ типографским способом в левом верхнем углу.
Таблица 4 - Комплектность поставки модуля
| Наименование | Обозначение | Количество |
| Модуль сбора данных серии D00X | ГТБВ.411618 | 1 шт. |
| Модуль сбора данных серии D00X. Паспорт | ГТБВ.411618ПС | 1 шт. |
| Модуль сбора данных серии D00X. Руководство по эксплуатации | ГТБВ.411618РЭ | 1 экз. на партию |
| Программное обеспечение «GTL» | ГТБВ.00001-01 | |
| Программное обеспечение «GTL». Руководство оператора | ГТБВ.00001-01 34 | |
| Модуль сбора данных серии D00X. Методика поверки | А3009.0351.МП-2020 | |
| Съёмная 20-клеммная колодка с винтовыми зажимами (только для модификации D001) | 2 шт. | |
| Кабель интерфейсный USB Type A - USB Mini-B 2 м | 1 шт. | |
| Подставка | 1 шт. | |
| Комплект для крепления модуля на DIN-рейку | 1 шт. | |
| Переходник BNC - винтовой зажим | по требованию |
осуществляется по документу А3009.0351.МП-2020 «ГСИ. Модули сбора данных серии D00X. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 11.08.2020 г.
Основные средства поверки:
- генератор сигналов сложной формы AFG3022B рег. № 41694-09;
- мультиметр цифровой 34410A рег. № 47717-11.
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от
29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 100 В в диапазоне частот от 1 10-1 до 2109 Гц».
Приказ Федерального агентства по техническому регулированию и метрологии от
30.12.2019 № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГТБВ.411618ТУ Модули сбора данных серии D00X. Технические условия.
