| Номер в госреестре | 80226-20 |
| Наименование СИ | Амперметры и вольтметры цифровые |
| Обозначение типа СИ | AM и BM |
| Изготовитель | Компания "Schneider Electric Industries SAS", Франция; заводизготовитель "Delixi Electric Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 23.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры и вольтметры цифровые AM и BM (далее по тексту - амперметры и вольтметры) предназначены для измерений силы переменного тока, напряжения переменного тока в однофазных и трехфазных электрических цепях.
Принцип действия амперметров и вольтметров основан на аналого-цифровом преобразовании мгновенных значений силы и напряжения переменного тока в действующие значения с отображением их на светодиодном дисплее. Измеренные значения силы и напряжения переменного тока соответствуют среднеквадратическим значениям.
Конструктивно амперметры и вольтметры выполнены в диэлектрических пластиковых корпусах. Амперметры и вольтметры используются в закрытых помещениях, электрощитовом оборудовании, на промышленных предприятиях, в общественных и жилых зданиях.
Амперметры и вольтметры AM и BM имеют модификации, отличающиеся метрологическими и техническими характеристиками.
Структурная схема обозначения модификаций амперметров и вольтметров представлена на рисунке 1.
ХХ-ХХР -ХРН-ХХ-ХХ-LED
Тип дисплея:
LED - светодиодный дисплей
Выходной сигнал:
D - цифровой выход;
Тип прибора:
АМ - амперметр; ВМ - вольтметр
RS458 - выход RS-458;
DO-RS458 - наличие цифрового и RS-458 выходов
Верхняя граница входного сигнала: для амперметра: 1 А или 5 А; для вольтметра: 100 В или 600 В
Размер лицевой панели:
72 - 72 х 72 см; -
96 - 96 х 96 см;
48 - 48 х 96 см
Количество фаз:
1PH - 1 фаза; 3PH - 3 фазы
Вид отображаемой информации:
D - цифровой

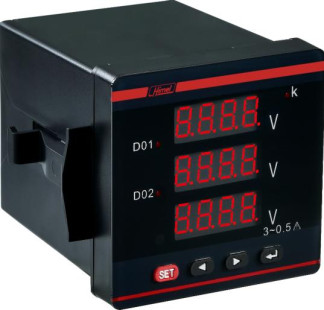

Рисунок 1 - Структурная схема обозначения модификаций амперметров и вольтметров Общий вид амперметров и вольтметров представлен на рисунке 2.
Рисунок 2 - Общий вид амперметров и вольтметров Пломбирование амперметров и вольтметров не предусмотрено.
Амперметры и вольтметры работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики амперметров и вольтметров нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микроконтроллера амперметров и вольтметров предприятием -изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 -2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | v 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики амперметров и вольтметров
| Наименование характеристики | Значение |
| Диапазоны измерений силы переменного тока частотой от 45 до 65 Гц амперметров, А | от 0 до 1; от 0 до 5 |
| Диапазон измерений напряжения переменного тока частотой от 45 до 65 Гц вольтметров, В | от 0 до 100; от 0 до 600 |
| Частота измеряемой величины переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерений силы и напряжения переменного тока, % | ±0,5 |
| Наименование характеристики | Значение |
| Габаритные размеры (длинахвысотахширина), мм, не более | 72x72x100,5 96x96x100,5 48x96x100,5 |
| Масса, кг, не более | 0,2 |
| Сопротивление изоляции, МОм, не менее | 100 |
| Номинальное рабочее напряжение, В | 220 |
| Потребляемая мощность, ВА, не более | 5 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от -10 до +45 |
| - относительная влажность воздуха, % | до 85 |
| Средняя наработка на отказ, ч | 50000 |
| Средний срок службы, лет, не менее | 10 |
наносится на корпус амперметров и вольтметров в виде наклейки и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность амперметров и вольтметров
| Наименование | Обозначение | Количество |
| Амперметр и вольтметр цифровой АМ и ВМ | АМ или ВМ | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | ИЦРМ-МП -190-20 | 1 экз. |
осуществляется по документу ИЦРМ-МП-190-20 «ГСИ. Амперметры и вольтметры цифровые AM и BM. Методика поверки», утвержденному ООО «ИЦРМ» 25.09.2020 г. Основное средство поверки:
- установка поверочная универсальная «УППУ-МЭ» (регистрационный номер в Федеральном информационном фонде № 57346-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические условия и методы испытаний Техническая документация изготовителя
