| Номер в госреестре | 80228-20 |
| Наименование СИ | Системы измерений длительности соединений |
| Обозначение типа СИ | MiniCom DX-500 |
| Изготовитель | Акционерное общество "Информтехника и Связь" (АО "Информтехника и Связь"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 23.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерений длительности соединений MiniCom DX-500 (далее - СИДС) предназначены для измерений длительности телефонных соединений с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.
Принцип действия СИДС основан на формировании оборудованием для каждого телефонного соединения исходных данных для тарификации, содержащих время начала и длительность телефонного соединения. С использованием рабочего места оператора исходные данные для тарификации выводятся в виде учетного файла (CDR-файла), в котором фиксируются номера вызываемого и вызывающего абонента, время начала и длительность телефонного соединения.
СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями, входящей в состав учре-жденческо-производственной АТС «МиниКом DX-500», версия ПО 3.3, производства АО «Ин-формтехника и Связь», Москва (далее - УПАТС).
Оборудование УПАТС используется на сети связи общего пользования в качестве учре-жденческо-производственной автоматической телефонной станции с реализацией подсистем сигнализации ОКС №7, 2ВСК, протокола инициирования сеанса связи (SIP).
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции оборудования и программного обеспечения УПАТС.
Конструктивно оборудование выполнено по модульному принципу: модуль-кластер (процессор с собственным программным обеспечением)-плата-кассета-статив, размещенные в шкафу, двери которого блокируются от несанкционированного доступа замком. На рисунке 2 изображено место блокировки дверей шкафа, исключающие возможность бесконтрольной выемки плат или кассет.
Доступ к процессору исключен конструкцией оборудования.
Внешний вид оборудования и место блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

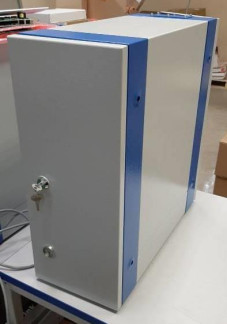

Рисунок 1 - Внешний вид шкафа Рисунок 2 - Место блокировки шкафа
(выделено О )
Программное обеспечение (ПО) встроенное, версии 3.3, управляет функционированием оборудования.
Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименовании ПО | ЕКВМ.00033-хх |
| Номер версии (идентификационный номер) ПО | 3.3 |
| Цифровой идентификатор ПО | 1c74cb5fce57f1a8c7d4d02c79933f99 |
Доступ к данным защищены системой паролей, интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные.
Конструкция оборудования исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с, с | ±1 |
| Вероятность неправильного представления исходных данных для тарификации, не более | 0,0001 |
наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| СИДC в составе оборудования УПАТС | - | 1 шт. |
| Руководство по эксплуатации | 5295-001-18622423 -2020РЭ | 1 экз. |
| Методика поверки | 5295-001-18622423-2020МП | 1 экз. |
осуществляется по документу «Системы измерений длительности соединений MiniCom DX-500 Методика поверки 5295-001-18622423-2020МП», утвержденному ООО «НТЦ СОТСБИ» 28 сентября 2020 г.
Основное средство поверки:
Формирователь - измеритель соединений универсальный СИГМА (регистрационный номер в Федеральном информационном фонде № 61022-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621
«Обязательные метрологические требования к измерениям, относящимся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации», утвержденные Приказом Минкомсвязи РФ от 23.07.2015 № 277 (регистрационный номер в Министерстве юстиции Российской Федерации 38786 от 03 09.2015)
Технический регламент Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств»
Технический регламент Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»
Технические условия №4604021.024 601 -2.0 ТУ Ред.3
