| Наименование СИ | Трансформаторы тока опорные |
| Обозначение типа СИ | ТОЛ-КТ-10 |
| Изготовитель | Общество с ограниченной ответственностью "Корлит" (ООО "Корлит"), г. Екатеринбург |
| Год регистрации | 2020 |
| Срок свидетельства | 23.12.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока опорные ТОЛ-КТ-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты с номинальным напряжением 10 кВ.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы относятся к трансформаторам опорного типа с литой изоляцией, выполненной из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Выводы первичных обмоток расположены на верхней поверхности трансформатора. Выводы имеют четыре резьбовых отверстия М12 для присоединения токопроводящей шины.
Трансформаторы имеют от одной до четырех вторичных обмоток, каждая из которых находится на своем магнитопроводе. Для исполнений с меньшим числом вторичных обмоток отверстия несуществующих вторичных выводов заглушены. Трансформаторы имеют один или несколько коэффициентов трансформации и различные значения номинального вторичного тока.
Выводы вторичных обмоток расположены в нижней части литого блока. На выводы измерительных вторичных обмоток устанавливается крышка с возможностью пломбирования для защиты от несанкционированного доступа.
Крепление трансформаторов на месте установки производится с помощью четырех болтов М12 к крепежным отверстиям, расположенным на основании трансформатора.
Трансформаторы имеют табличку технических данных и табличку с предупреждающей надписью о высоком напряжении на выводах разомкнутых вторичных обмоток.
Трансформаторы имеют ряд конструктивных исполнений, отличающихся номинальным первичным и вторичным током, классами точности, нагрузкой, количеством обмоток, токами термической и электродинамической стойкости. Конструктивное исполнение трансформаторов определяется структурой условного обозначения.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Структура условного обозначения трансформаторов:
ТО Л- КТ - 10 - Х - Х - Х / Х / Х / Х - Х / Х Х Х
Категория размещения по ГОСТ 15150-69 Климатическое исполнение по ГОСТ 15150 -69 Номинальный вторичный ток, А
Номинальный первичный ток, А
Класс точности обмотки № 4
Класс точности обмотки № 3
Класс точности обмотки № 2
Класс точности обмотки № 1
Расположение вторичных контактов: _«В»; «Н»; «ВГ»; «НГ»_
Конструктивное исполнение
Номинальное напряжение, кВ Сокращенное обозначение
_предприятия изготовителя_
С литой изоляцией Опорный
Трансформатор тока
Примечания:
1. Конструктивное исполнение трансформатора присваивается при модернизации изделия. Базовому конструктивному исполнению присваивается обозначение «01».
2. Расположение вторичных контактов:
«В» - верхнее, расположение над опорной поверхностью;
«Н» - нижнее, расположение на опорной поверхности;
«ВГ» - расположение над опорной поверхностью, выводы выполнены из многожильного провода;
«НГ» - расположение на опорной поверхности, выводы выполнены из многожильного провода.
3. Количество вторичных обмоток от 1 до 4. При нестандартных значениях номинальной предельной кратности и (или) коэффициента безопасности приборов вторичных обмоток, соответствующее значение указывается после класса точности через пробел.
4. Для трансформаторов с разными коэффициентами трансформации значения коэффициентов записываются через дробь в порядке соответствия классов точности.
5. Для трансформаторов со значениями номинальной вторичной нагрузки отличной от стандартной соответствующее значение указывается после климатического исполнения в порядке соответствия классов точности.
6. Если вторичная обмотка используется в цепях дифференциальной защиты и необходим специальный подбор трансформаторов по токам намагничивания, то после климатического исполнения указывается литера «Д».

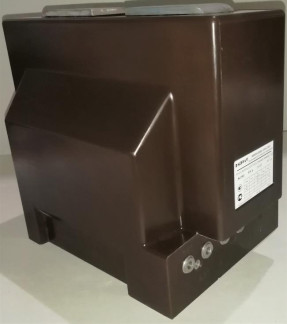

Общий вид трансформаторов с указанием места пломбирования от несанкционированного доступа на рисунке 1 .
отсутствует.
| Таблица 1 - Метрологические характеристики трансфо | в о р о ато м р |
| Наименование характеристики | Значение |
| Номинальное напряжение Uhom, кВ | 10 |
| Наибольшее рабочее напряжение Uh.p, кВ | 12 |
| Номинальная частота переменного тока _f'ном, Гц | 50; 60 |
| Номинальный первичный ток 1]НОМ, А1) | от 5 до 2000 |
| Номинальный вторичный ток 12ном, А | 1; 5 |
| Наибольший рабочий первичный ток Ьнр, А | в соответствии с ГОСТ 7746-2015 |
| Класс точности вторичных обмоток: - для учета - для измерений - для защиты | 0,2S; 0,5S 0,2; 0,5; 1; 3; 5; 10 5Р; 10Р |
| Номинальная вторичная нагрузка Б2ном, В - А2) - вторичных обмоток для измерений и учета: - с коэффициентом мощности cos ф2 = 1 - с коэффициентом мощности cos ф2 = 0,8 - вторичных обмоток для защиты - с коэффициентом мощности cos ф2 = 0,8 | 1; 2; 2,5 3; 5; 10; 15; 20; 25; 30; 40; 50 3; 5; 10; 15; 20; 25; 30; 40; 50 |
| Номинальная предельная кратность вторичной обмотки для защиты Кном, не менее | от 2 до 35 (10)3) |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета Кбном, не более, в классах точности: - 0,2S; 0,2; 0,5S - 0,5; 1; 3; 5; 10 | от 2 до 35 (10)4) от 2 до 35 (13)4) |
| 1) Номинальный первичный ток выбирается из ряда в соответствии с ГОСТ 7746-2015 (таблица 5). 2) По умолчанию трансформаторы изготавливаются с номинальной вторичной нагрузкой: - вторичных обмоток для измерений и учета - 10 ВА; - вторичных обмоток для защиты - 15 ВА. 3) В скобках указано значение номинальной предельной кратности вторичной обмотки для защиты при номинальной вторичной нагрузке 15 В-А. 4) В скобках указано значение номинального коэффициента безопасности приборов вторичной обмотки для измерений и учета при номинальной вторичной нагрузке 10 В-А. | |
Таблица 2 - Основные технические характеристики трансформаторов
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 270x165x225 |
| Масса, кг, не более | 21 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 -69 (диапазон рабочих температур, °С) | УХЛ2 (от -60 до +55) Т2 (от -10 до +60) |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 4000000 |
наносится методом термотрансферной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 3 - Комплектность трансформаторов
| Наименование | Обозначение | Количество |
| Трансформатор тока опорный ТОЛ-КТ-10 (исполнение по заказу) | - | 1 шт. |
| Детали для пломбирования вторичных обмоток для измерений (крышка, винт 2М4)1) | - | комплект^ |
| Паспорт | АЦПБ.671213.001 ПС | 1 экз. |
| Руководство по эксплуатации3) | АЦПБ.671213.001 РЭ | 1 экз. |
| Копии свидетельства и описания типа4) | - | 1 экз. |
| оток из гибкого многожильного провода мерений в комплект поставки не входят. адрес, по согласованию с заказчиком, до одного экземпляра, но должно быть не в пятьдесят штук. | ||
| 1) Для трансформаторов с выводами вторичных обм детали для пломбирования вторичных обмоток для из 2) По количеству обмоток для учета и измерения. 3) При поставке партии трансформаторов в один количество экземпляров РЭ может быть уменьшено менее трех экземпляров на партию трансформаторов в 4) По требованию заказчика. | ||
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- магазины нагрузок СА5018-1, СА5018-5 (регистрационный номер в Федеральном информационном фонде 71114-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Приказ Росстандарта от 27 декабря 2018 года № 2768 Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока
АЦПБ.671213.001 ТУ Трансформаторы тока опорные ТОЛ-КТ-10. Технические
условия
