| Номер в госреестре | 80233-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВ |
| Изготовитель | ПО "Уралэлектротяжмаш", г. Свердловск (изготовлены с 1966 по 1986 гг.) |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока выпущены в следующих модификациях ТВ-35-II У2, ТВ35-Ш-У2, ТВ-110/50, ТВ-110/52, ТВ-110-52, ТВ 110-II У2, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузки.

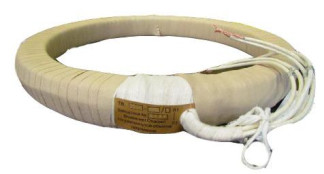

Общий вид средства измерений приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-35-II У2
| Наименование характеристики | Значение для заводских номеров |
| ВТСХ-А, ВТСХ-С | |
| Номинальное напряжение, кВ | 35 |
| Номинальный первичный ток 11ном, А | 300 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 3 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТВ35-Ш-У2
| Наименование характеристики | Значение для заводских номеров | |
| 13190-А, 13190-В, 13190-С | 13644-А, 13644-В, 13644-С, 13841-А, 13841-В, 13841-С | |
| Номинальное напряжение, кВ | 35 | 35 |
| Номинальный первичный ток 11ном, А | 600 | 1000 |
| Номинальный вторичный ток 12ном, А | 5 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 30 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТВ-110/50
| Наименование характеристики | Значение для заводских номеров | |
| 3248-А, 3248-В, 3248-С, 3494-А, 3494-В, 3494-С, 3495-А, 3495-В, 3495-С | 3247-А, 3247-В, 3247-С | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 600 | 750 |
| Номинальный вторичный ток 12ном, А | 5 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 25 | 50 |
Таблица 4 - Метрологические характеристики трансформаторов тока ТВ-110/52
| Наименование характеристики | Значение для заводских номеров |
| 358-А, 358-В, 358-С, 360-А, 360-В, 360-С | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 750 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
| Наименование характеристики | Значение для заводских номеров |
| 1231-А, 1231-В, 1231-С | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток Ьном, А | 1000 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 6 - Метрологические характеристики трансформаторов тока ТВ 110-II У2
| Наименование характеристики | Значение для заводских номеров | |||
| 4059-А, 4059-В, 4059-С | 5184-А, 5184-В, 5184-С | 3997-А, 3997-В, 3997-С | 4129-А, 4129-В, 4129-С, 5049-А, 5049-В, 5049-С | |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Номинальный первичный ток Ьном, А | 600 | 750 | 750; 1000 | 1000 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 5 |
| Номинальная частота йюм, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 50 | 30 | 30 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 8 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВ-35-II У2 | 2 шт. |
| Трансформатор тока | ТВ35-Ш-У2 | 9 шт. |
| Трансформатор тока | ТВ-110/50 | 12 шт. |
| Трансформатор тока | ТВ-110/52 | 6 шт. |
| Трансформатор тока | ТВ-110-52 | 3 шт. |
| Трансформатор тока | ТВ 110-II У2 | 15 шт. |
| Паспорт | ТВ-35-II У2 | 2 экз. |
| Паспорт | ТВ35-Ш-У2 | 9 экз. |
| Паспорт | ТВ-110/50 | 12 экз. |
| Паспорт | ТВ-110/52 | 6 экз. |
| Паспорт | ТВ-110-52 | 3 экз. |
| Паспорт | ТВ 110-II У2 | 15 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
