Трансформаторы напряжения JDZXR23-6, 80234-20

Назначение

Трансформаторы напряжения JDZXR23-6 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.

Трансформаторы - однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.

Трансформаторы по принципу конструкции - опорные, с литой изоляцией.

Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.

Трансформаторы с тремя вторичными обмотками, смонтированными на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка снабжена изоляционной пломбируемой крышкой.

Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

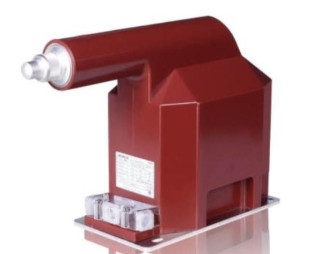

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на паспорт типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    трансформатор напряжения лабораторный измерительный НЛЛ-15, регистрационный номер № 5811-00;

-    прибор сравнения КНТ -05, регистрационный № 37854-08;

-    магазин нагрузок МР 3025, регистрационный № 22808-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус трансформатора или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZXR23-6

Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в

диапазоне от 0,1/л/3 до 750/л/3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
